基于 MQTT 协议的设备开发

本文档将指导您完成开发通过 MQTT 协议进行通信的设备的过程。它涵盖了以下必要步骤:修改配置文件以建立 MQTT 连接、导入并运行基于 QuecPython 模块的脚本,以及调试数据传输。请按照以下各部分的内容来实现基于 MQTT 的数据透明传输解决方案。

修改配置文件

开发资源汇总中的实验源码处获取代码后,可根据需求修改code目录下的工程配置文件dtu_config.json

基于 TCP 私有服务器数据透传做如下配置:

  • 设置 system_config.cloud 配置项定义为 "mqtt" 即 MQTT 透传模式。

    {
        "system_config": {
            "cloud": "mqtt"  # 默认配置 mqtt 透传模式
        }
    }

  • 本实验采用 MQTT 透传模式,用户需根据实际情况设置 mqtt_private_cloud_config 配置项中的 MQTT 服务器域名(server)、端口(port)、客户端id(client_id)以及订阅和发布主题等参数,如下。当前使用了移远推出的ConnectLab 物联网应用协议测试平台来进行的。

    {
        "mqtt_private_cloud_config": {
            "server": "101.37.104.185",
            "port": 40304,
            "client_id": "quec_1682300809",
            "user": "quectel",
            "password": "12345678",
            "clean_session": true,
            "qos": 0,
            "keepalive": 60,
            "subscribe": {"down": "/public/TEST/down"},  # 下行数据透传主题
            "publish": {"up":  "/public/TEST/up"}  # 上行数据透传主题
        }
    }

  • uart_config 配置项是串口配置参数,默认是根据当前实验开发板做的配置,不可更改。如用户采用其他开发板则需要根据实际硬件进行配置。

    {
        "uart_config": {
            "port": 2,  # 串口号,根据实际硬件配置选择,当前实验不可更改
            "baudrate": 115200,  # 波特率
            "bytesize": 8,  # 数据位
            "parity": 0,  # 奇偶校验
            "stopbits": 1,  # 停止位
            "flowctl": 0,  # 流控
            "rs485_config": {  # RS485 配置
                "gpio_num": 28,  # 485 控制脚,当前实验不可更改
                "direction": 0  # 引脚电平变化控制,1表示引脚电平变化为:串口发送数据之前由低拉高、发送数据之后再由高拉低,0表示引脚电平变化为:串口发送数据之前由高拉低、发送数据之后再由低拉高
            }
        }
    }

  • network_config 用于配置APN,如果没有配置APN或者配置了错误的APN,运营商的基站会在注网过程中自动纠正并下发一个正确的APN给终端,海外用户需配置此项,此时终端会选择接受并使用该APN继续入网。

    {
        "apn": "",  # 接入点名称,例如 "cmnet" 或 "ctnet"
        "username": "",  # APN用户名,一般不需要
        "password": "",  # APN密码
        "auth_type": 0  # 认证类型:0-无认证,1-PAP,2-CHAP
    }


完整配置文件模版如下:

{
    "system_config": {
        "cloud": "mqtt"
    },
    "mqtt_private_cloud_config": {
        "server": "101.37.104.185",
        "port": 40304,
        "client_id": "quec_1682300809",
        "user": "quectel",
        "password": "12345678",
        "clean_session": true,
        "qos": 0,
        "keepalive": 60,
        "subscribe": {"down": "/public/TEST/down"},
        "publish": {"up":  "/public/TEST/up"}
    },
    "socket_private_cloud_config": {
        "domain": "112.31.84.164",
        "port": 8305,
        "timeout": 5,
        "keep_alive": 5
    },
    "uart_config": {
        "port": 2,
        "baudrate": 115200,
        "bytesize": 8,
        "parity": 0,
        "stopbits": 1,
        "flowctl": 0,
        "rs485_config": {
        	"gpio_num": 28,
            "direction": 0
        }
    },
    "network_config": {
        "apn": "",
        "username": "",
        "password": "",
        "auth_type": 0
    }
}

参数说明:

  • system_config.config: 指定当前使用的私有云类型。目前支持tcp和mqtt。
  • mqtt_private_cloud_config: MQTT私有云配置。
  • socket_private_cloud_config: tcp私有云配置。
  • uart_config:串口参数配置。
  • network_config:APN配置,如有需要可进行配置。

新建MQTT服务器

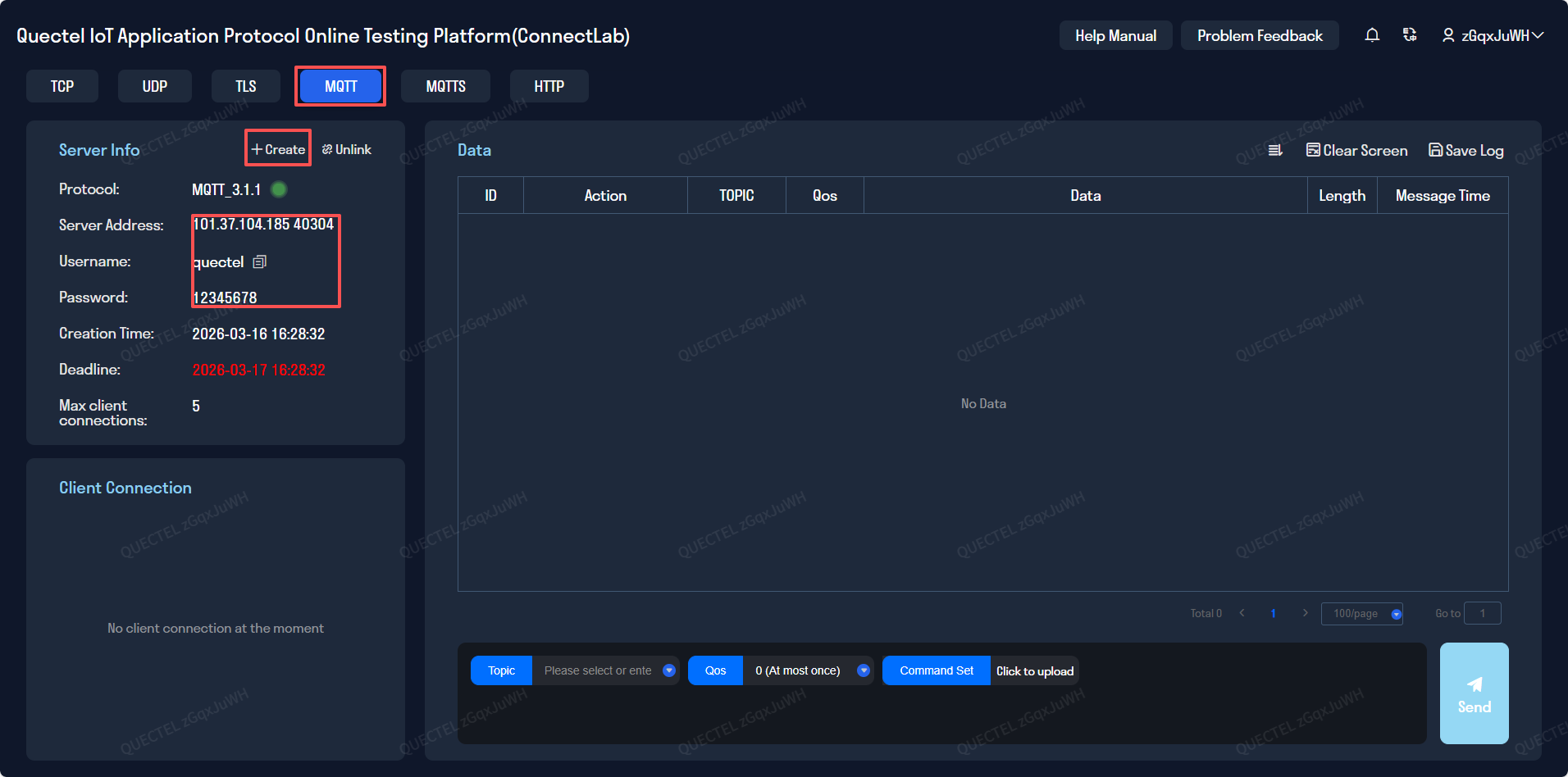

  1. 进入ConnectLab在线测试平台,选择游客登录,选择MQTT服务器新建。
  2. 将图中新建的MQTT服务地址、端口、用户名、密码填到上述dtu_config.json的mqtt_private_cloud_config中,同时记得修改system_config的参数为"mqtt"。

脚本导入并运行

下载安装 QPYCom 工具后使用该工具下载脚本至 QuecPython 模组。

💡 Tips

QPYCom 安装和使用教程:https://developer.quectel.com/doc/quecpython/Application_guide/zh/dev-tools/QPYcom/index.html

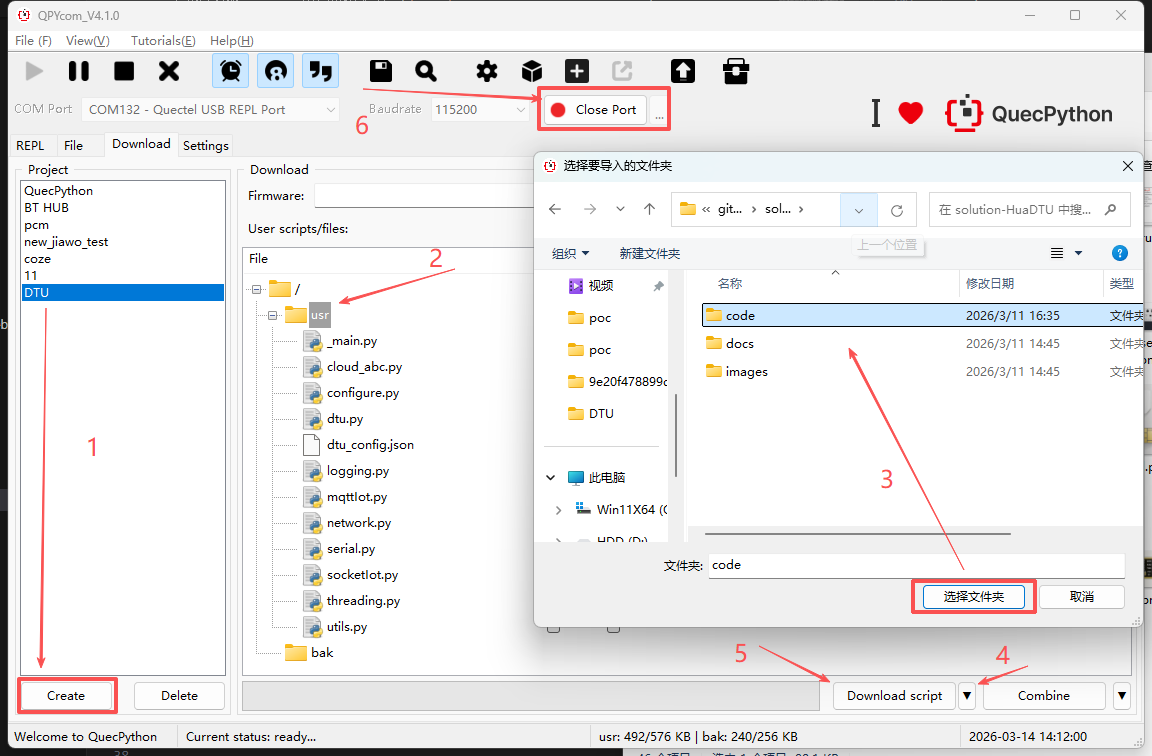

  1. 安装好 QPYcom 后我们展开选择串口,打开Quectel USB REPL Port
  2. 来到下载界面,按照图中第1步创建一个自己的项目
  3. 右击usr选择一键导入,选择git克隆下来的solution-HuaDTU下的code目录
  4. 点击图中第4步,由下载固件切换回下载脚本,点击下载脚本
  5. 图中第6步打开串口

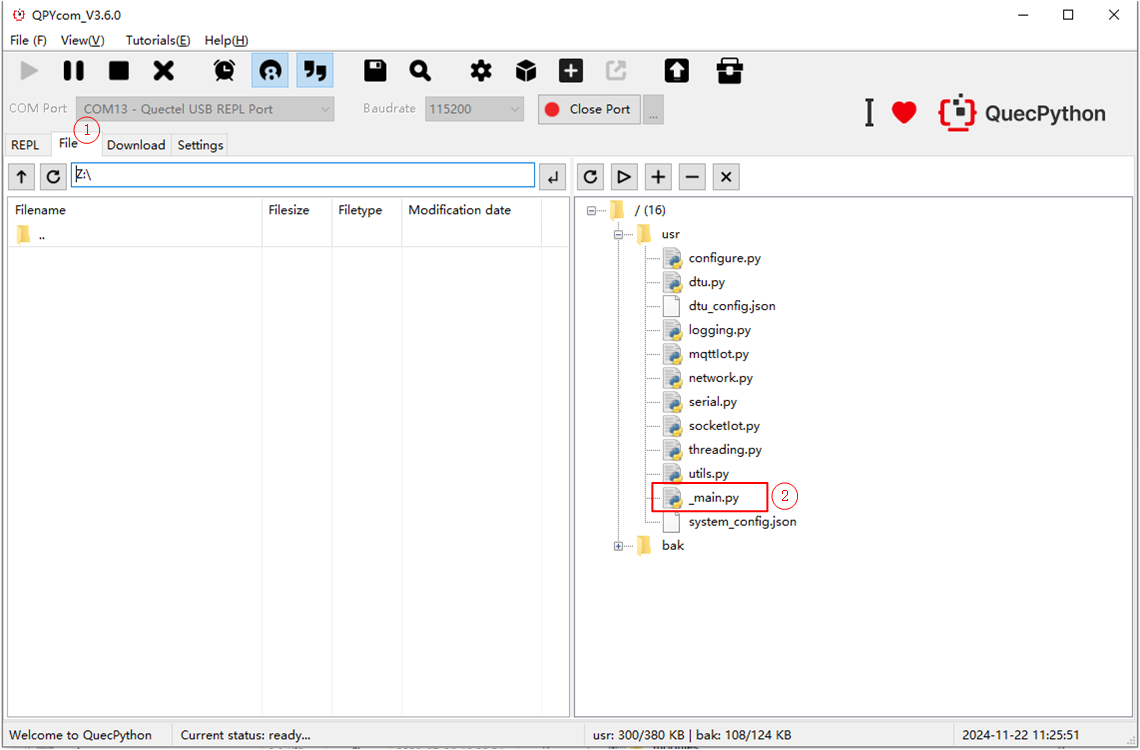

  1. 下载完成后切换文件界面,选择_main.py运行

业务调试

查看 REPL 交互口日志

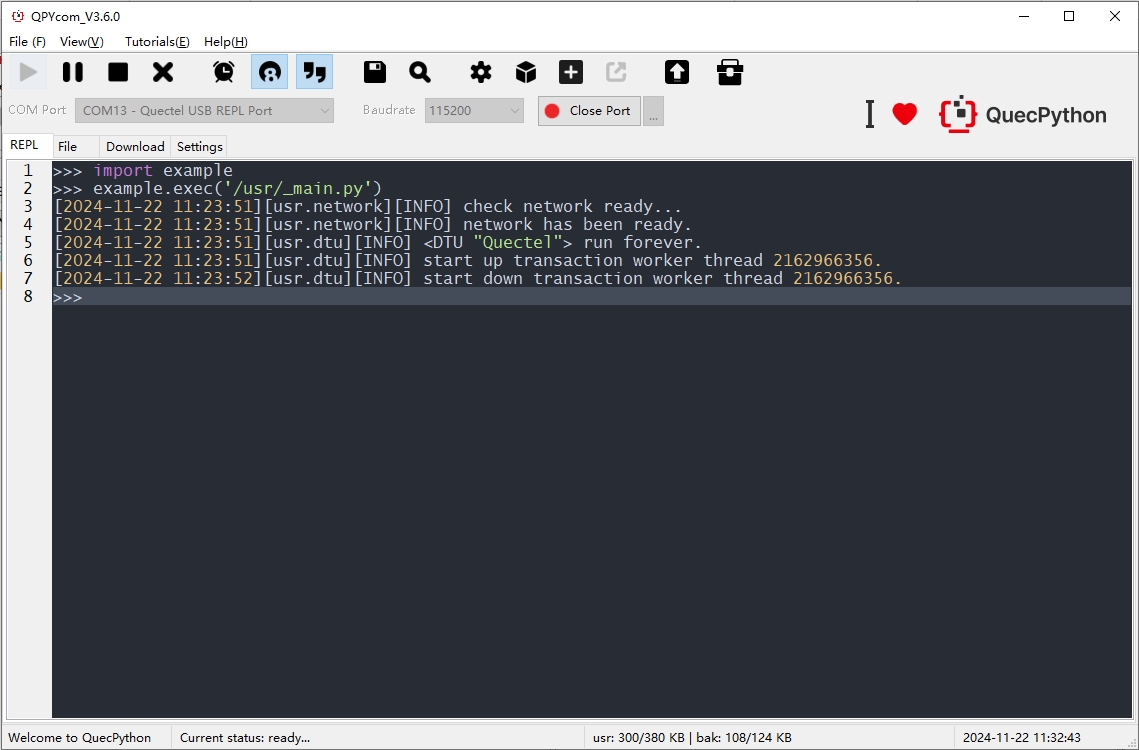

程序运行后,在 REPL 交互页面可以看到日志输出如下图所示。 DTU服务中有2个线程处理数据,一个是用于检测读取串口数据并转发数据给云端,一个是检测云端下行数据透传给串口,如下图所示。

上行数据透传

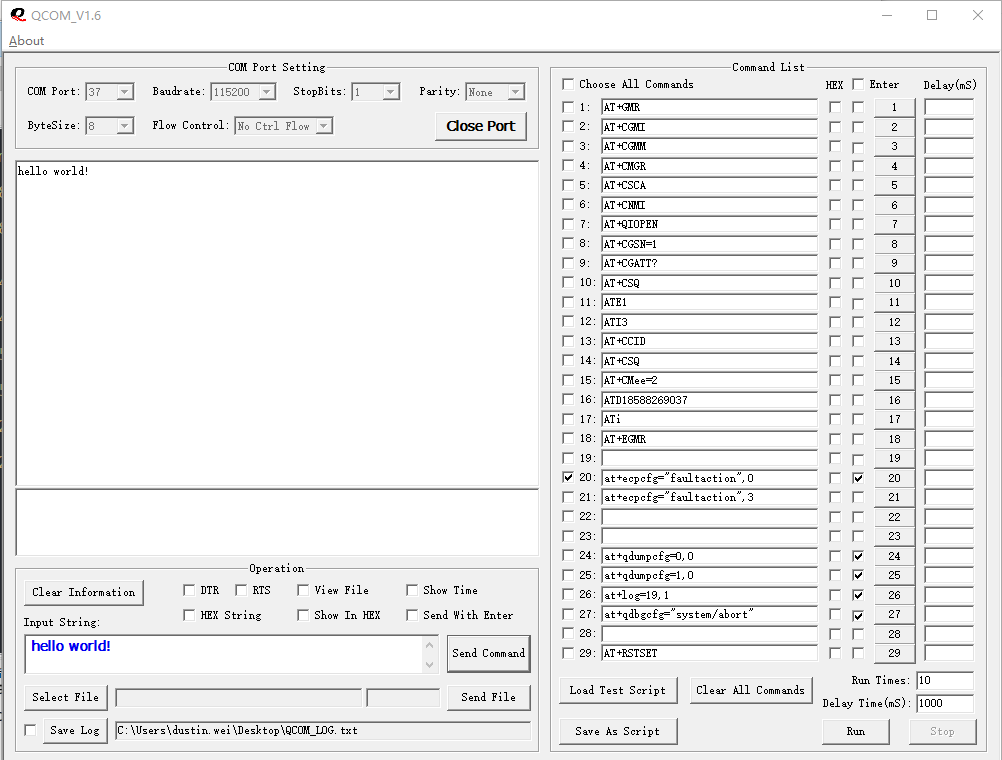

使用串口调试工具模拟mcu给模组发送上行数据。

  • Input String输入框中输入hello world!字符串。
  • 点击Send Command按钮通过串口发送数据。

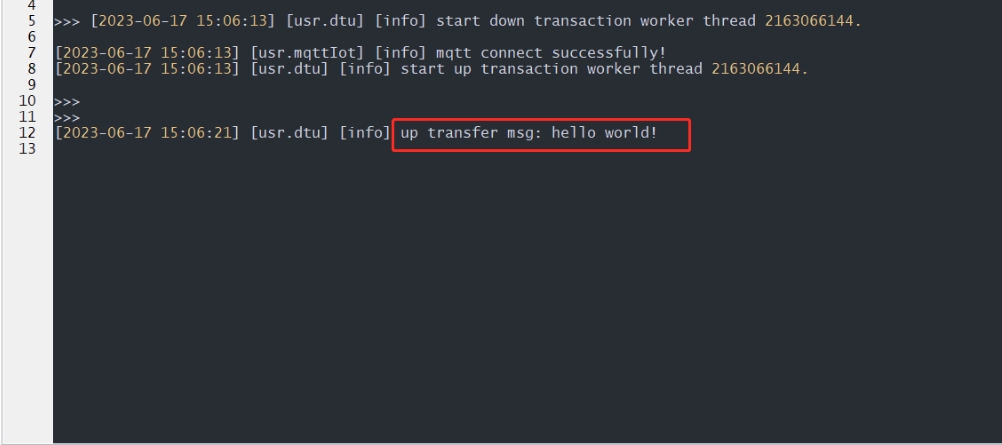

DTU接收串口数据,直接透传至mqtt云端。

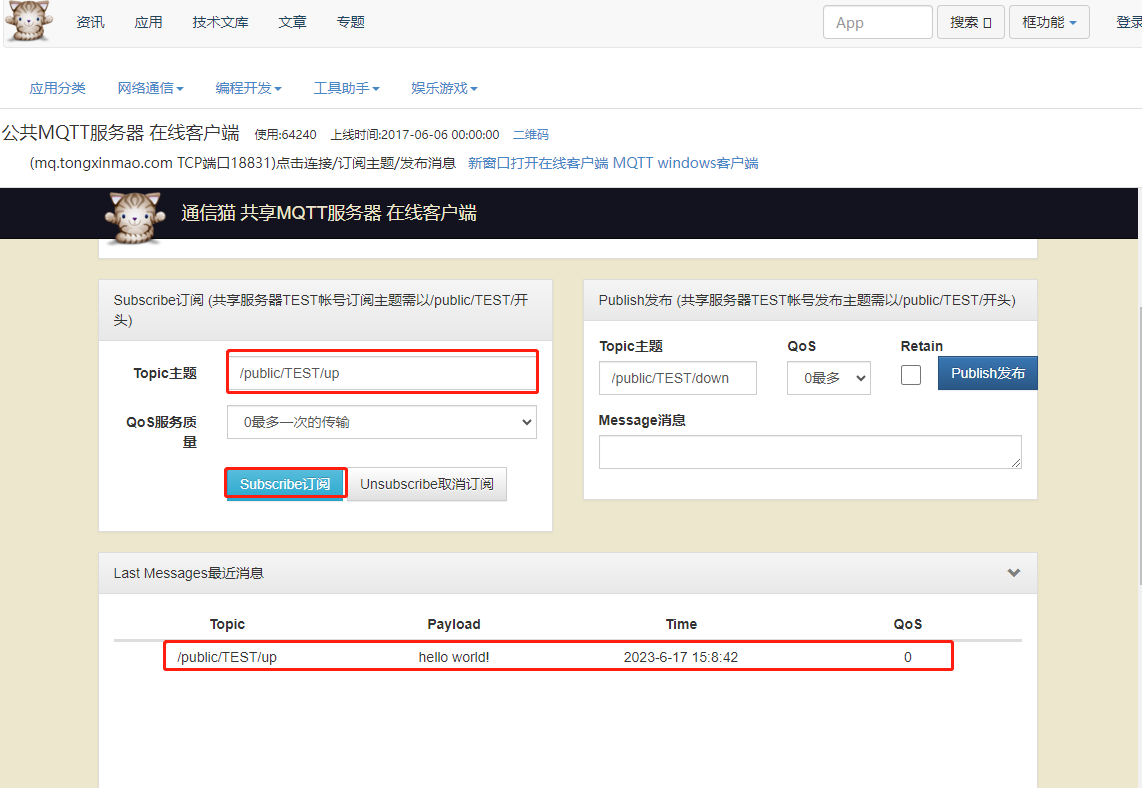

云端接收上行数据日志

下行数据透传

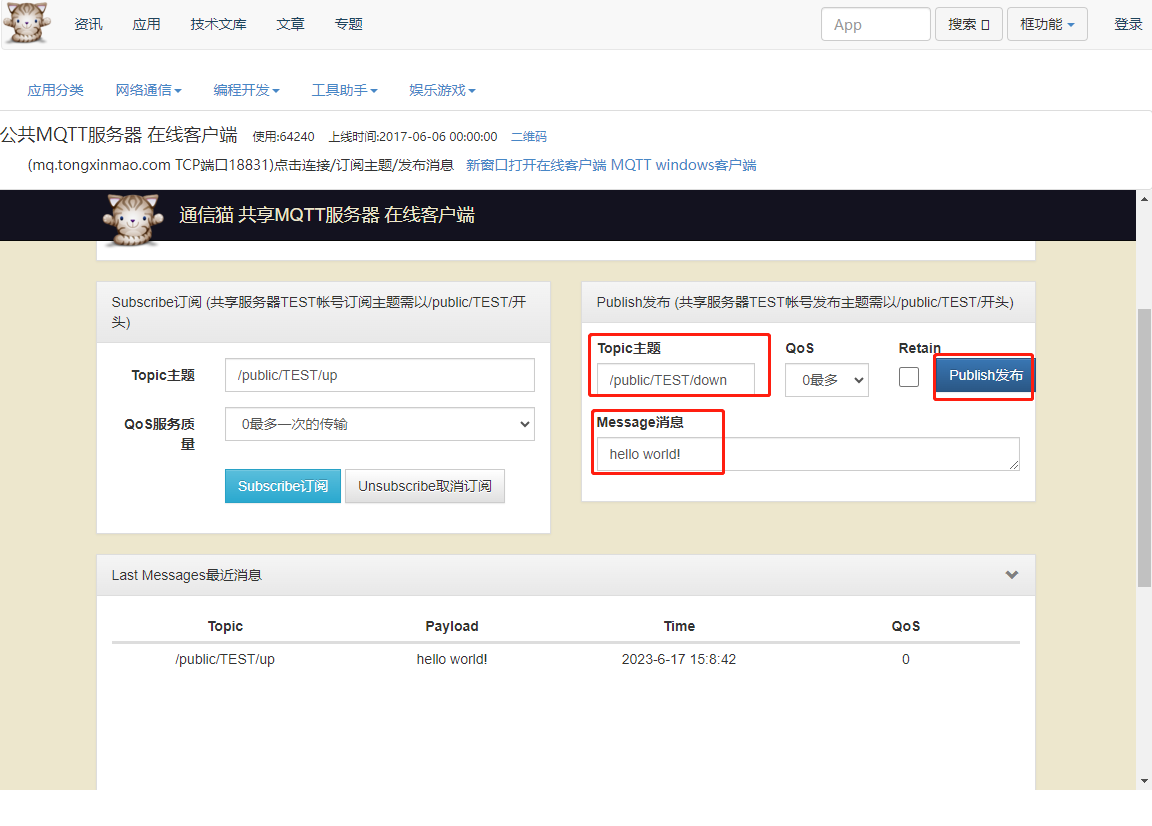

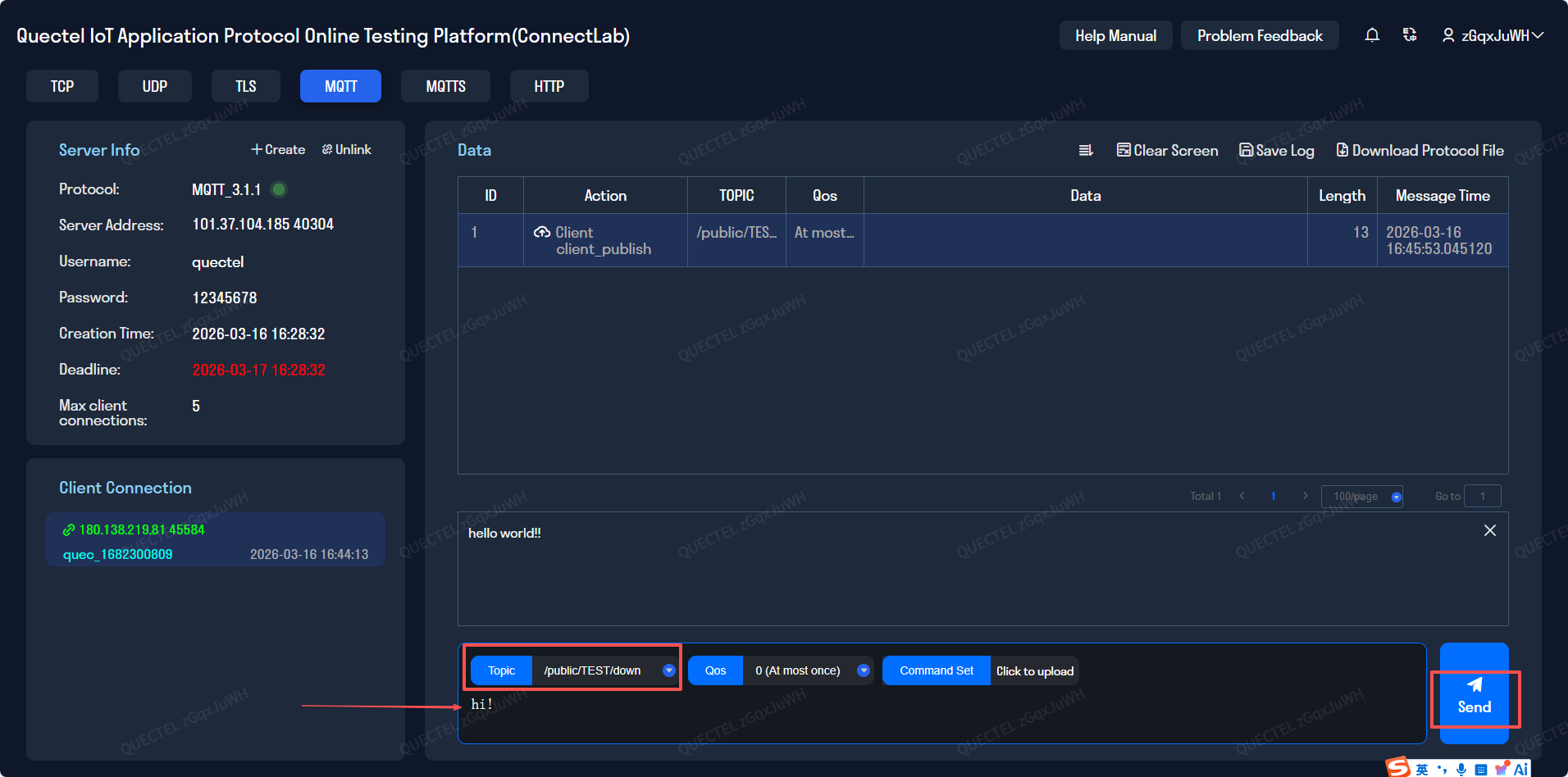

云端发送下行数据。

  • 设置云端下行数据主题(与DTU应用配置的订阅主题一致)。
  • 输入下行数据。
  • 发布。

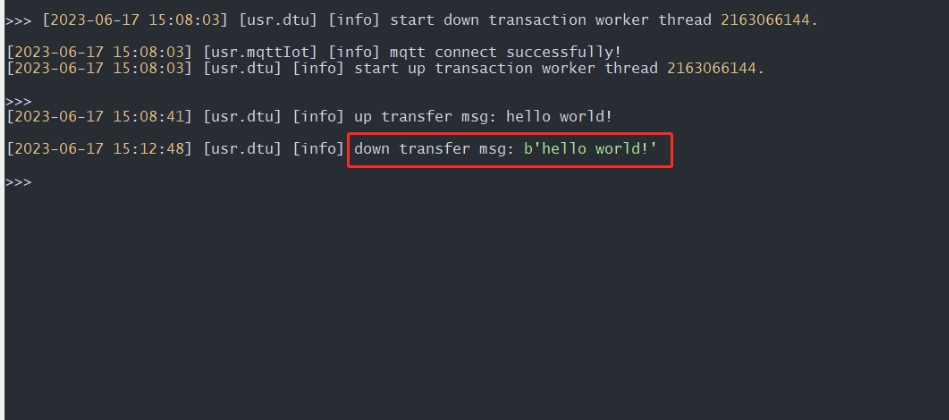

DTU下行数据日志。

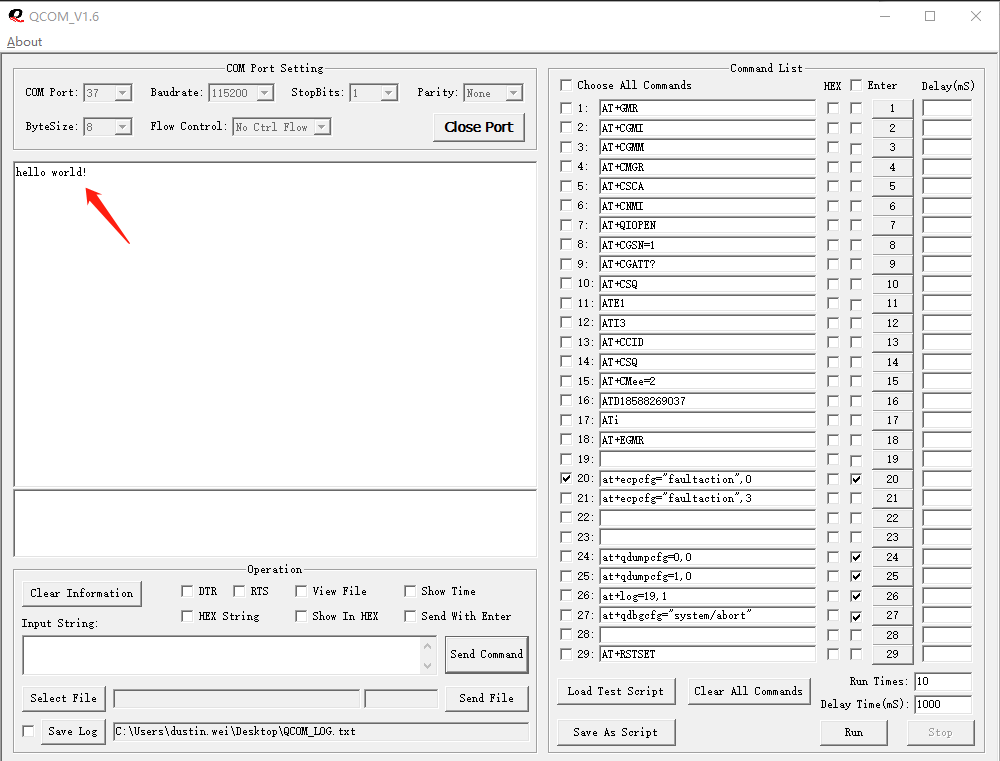

通过QCOM观察串口调试工具模拟mcu接收模组下行数据。
