DTU Tool 使用教程
概述
本文档主要介绍如何使用DTU Tool配合移远DTU方案进行开发调试。

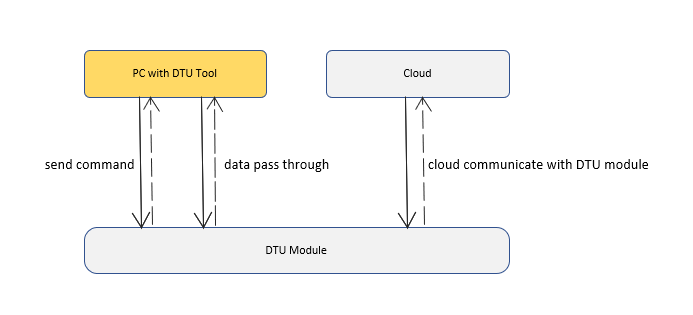

DTU工具的功能有两大类：
- 查询与配置DTU设备参数。
- 数据收发：通过DTU设备与云端进行数据收发。
参数查询与设置
| 功能 | 描述 |
|---|---|
| 查询IMEI号 | 获取设备的IMEI号 |
| 查询本机号码 | 获取DTU设备中SIM卡手机号码 |
| 查询信号强度 | 获取csq信号强度，信号强度值范围0~31，数值越大表示信号越好 |
| 设备重启 | 重启DTU设备 |
| 获取当前参数 | 获取DTU设备当前的配置参数，并跳转到参数配置和展示界面 |
| 恢复出厂参数 | 恢复出厂参数并重启DTU设备 |
| 保存所有设置参数 | 系统配置参数：云平台类型、固件升级、脚本升级、历史数据存储 串口参数配置：串口号、波特率、数据位、校验位、停止位、流控、R485 云参数配置：阿里云、Mqtt私有云、Socket私有云 |

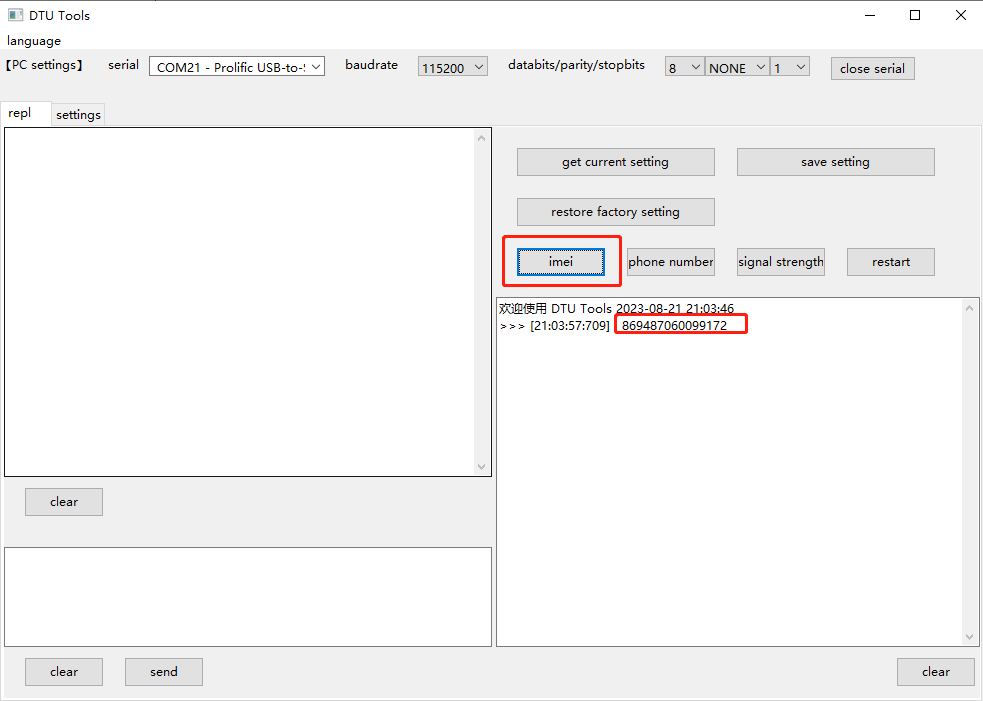

查询IMEI号
在左侧串口数据显示框中以字符串格式显示出详细地串口数据，右侧命令消息框显示出查询获得的IMEI号。

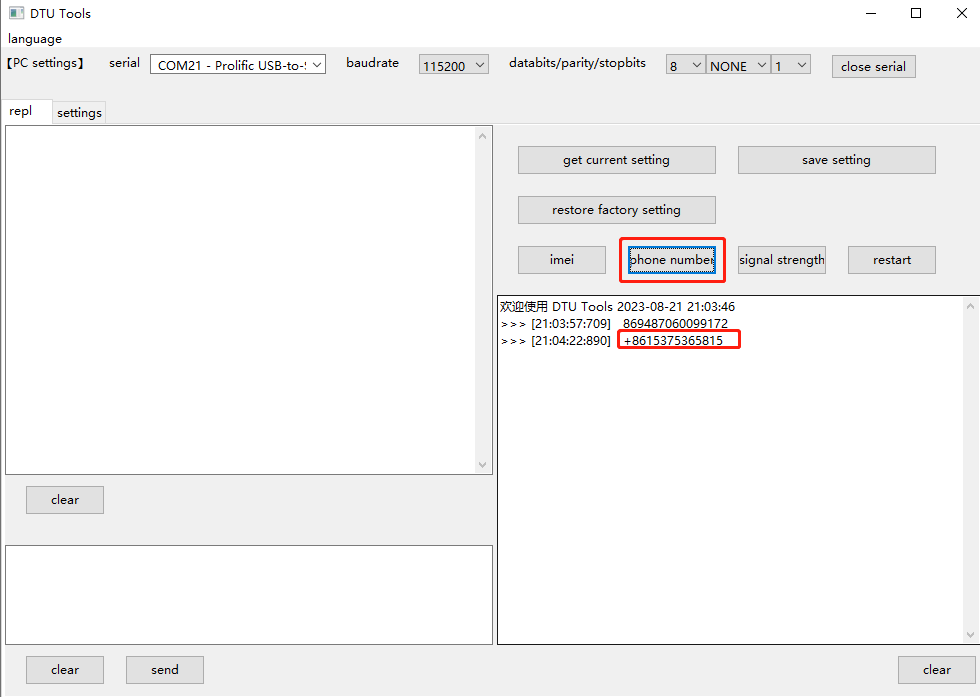

查询本机号码

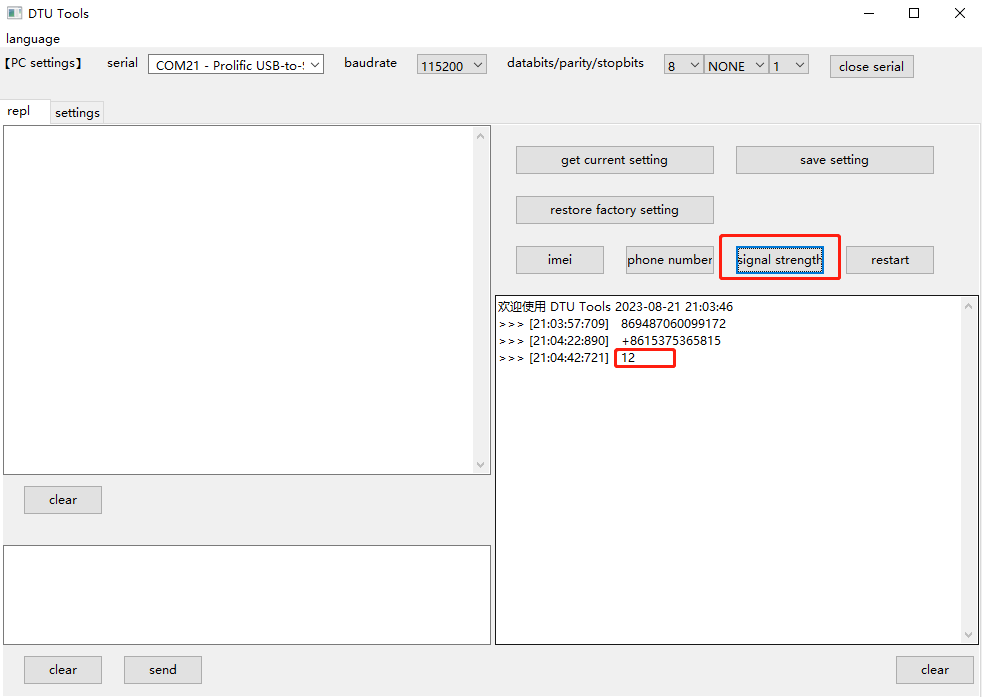

查询信号强度

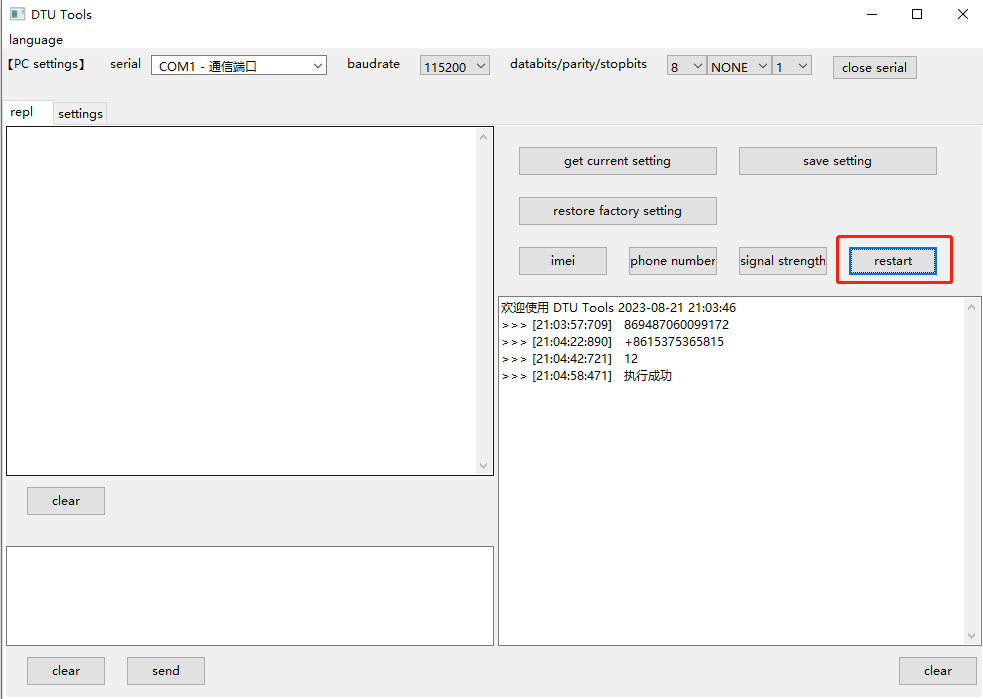

设备重启

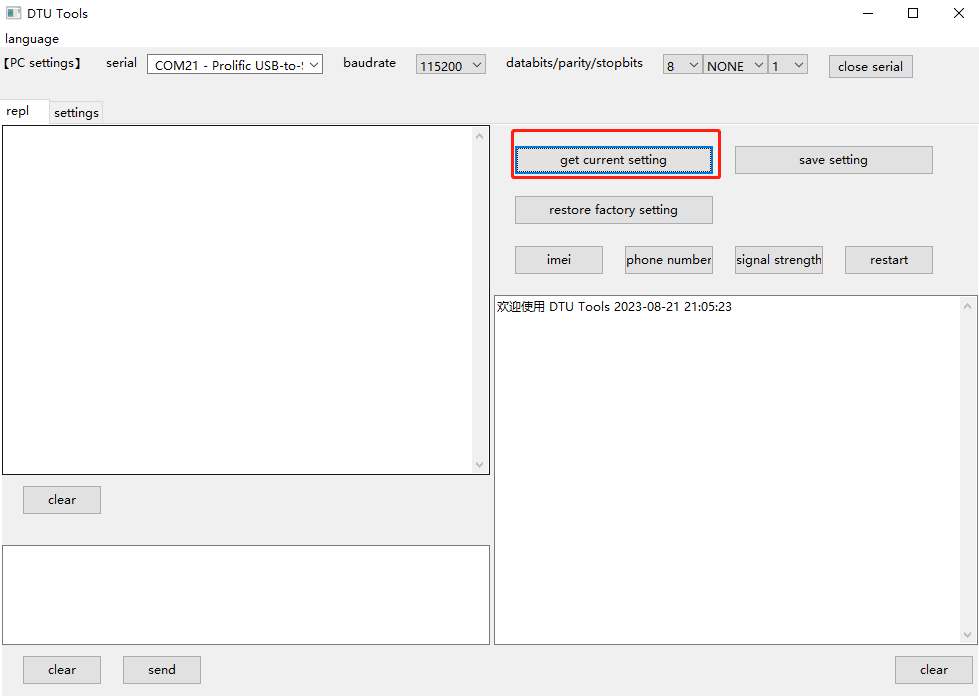

读取当前云平台参数
指令区域按键get current setting，点击后请求DTU设备当前云参数配置，界面自动跳转配置展示窗口。

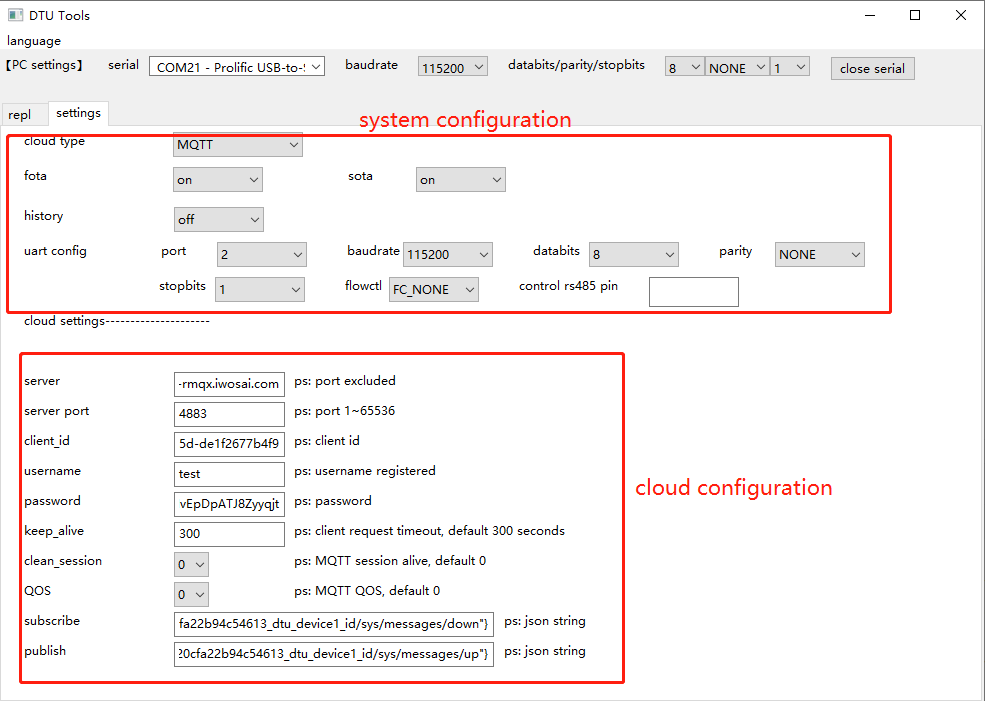

云参数配置和展示窗口。

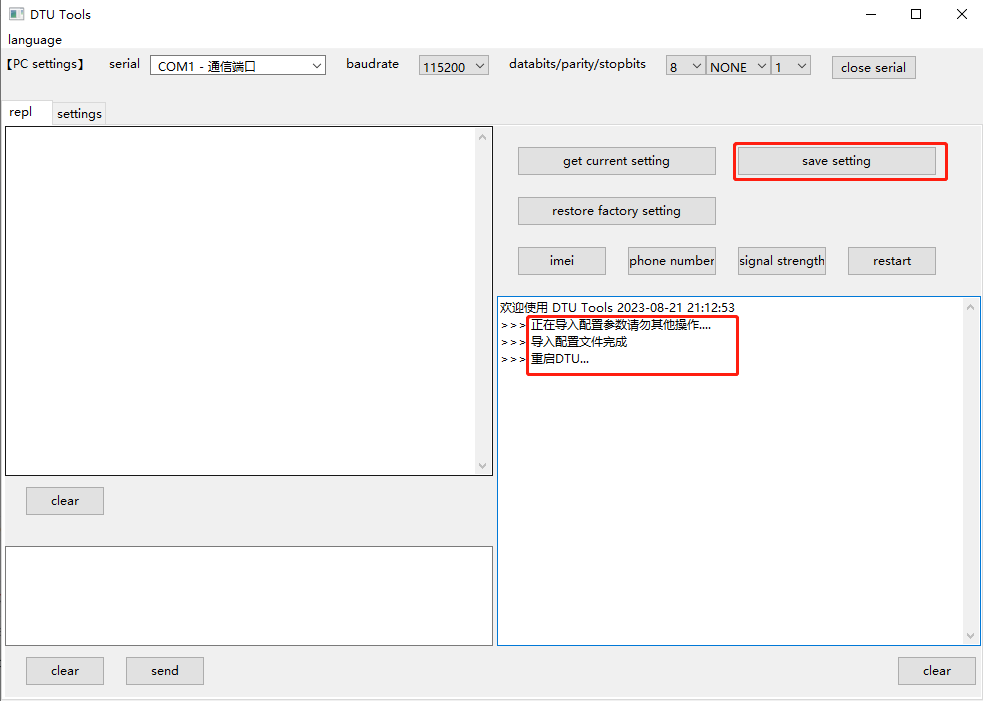

保存配置参数
读取当前配置参数后，进入参数配置界面，可以根据实际需求修改配置（也可以不读取，直接填写配置）。
在修改完成后，返回交互页面，点击按键save setting即可保存配置。

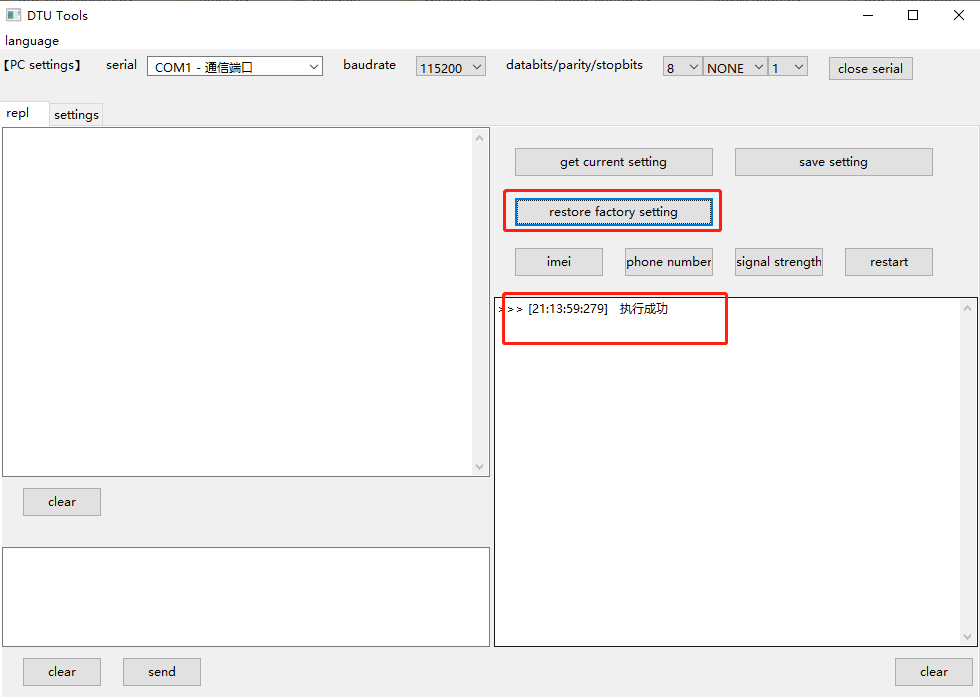

点击按键restore factory setting即可恢复出厂设置。

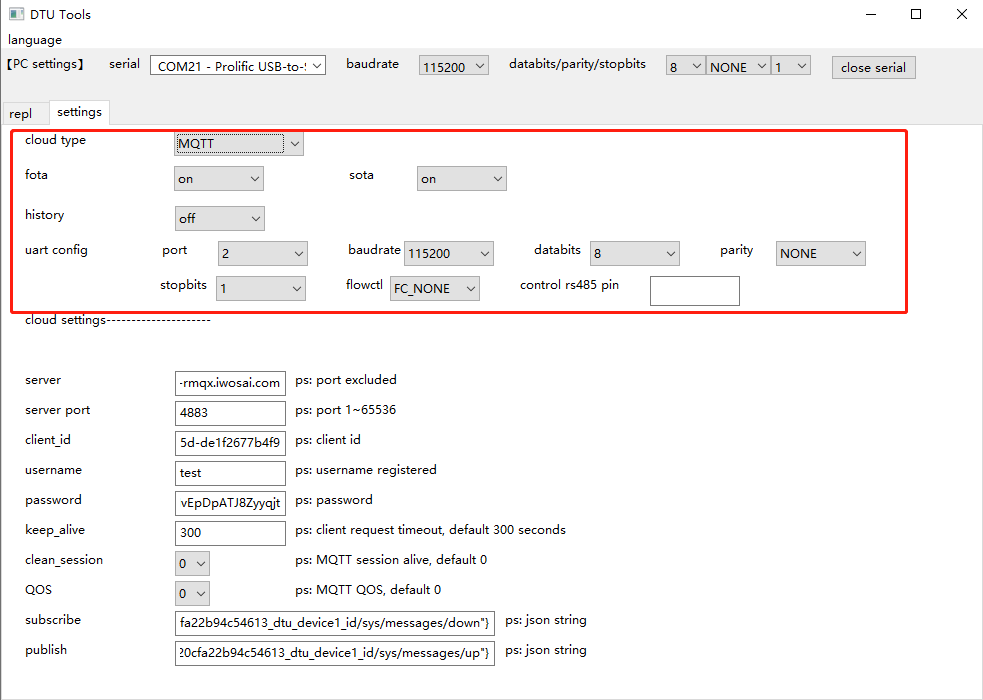

系统参数配置
基本配置参数项如上图
| 参数名 | 含义 |
|---|---|
| 云平台通道类型 | 云平台选择，可选项：阿里云、TCP私有云、MQTT私有云 |
| 固件升级 | 是否开启固件OTA升级 |
| 脚本升级 | 是否开启项目脚本OTA升级 |
| 历史数据存储 | 当通信异常，DTU无法向云端发送数据时，将发送数据保存，待通信恢复正常后重新发送 |
| 串口号 | 外部MCU连接DTU串口号，可选项：0，1，2 |
| 波特率 | 串口波特率 |
| 数据位 | 奇偶校验 |
| 停止位 | 停止位长度，可选项：1，2 |
| 流控 | 硬件控制流，可选项：FC_NONE，FC_HW |
| 控制485通信方向Pin | 串口发送数据之前和之后进行拉高拉低指定GPIO，用来指示485通信的方向。如1、 2代表UART.GPIO1、UART.GPIO2 |
云参数配置

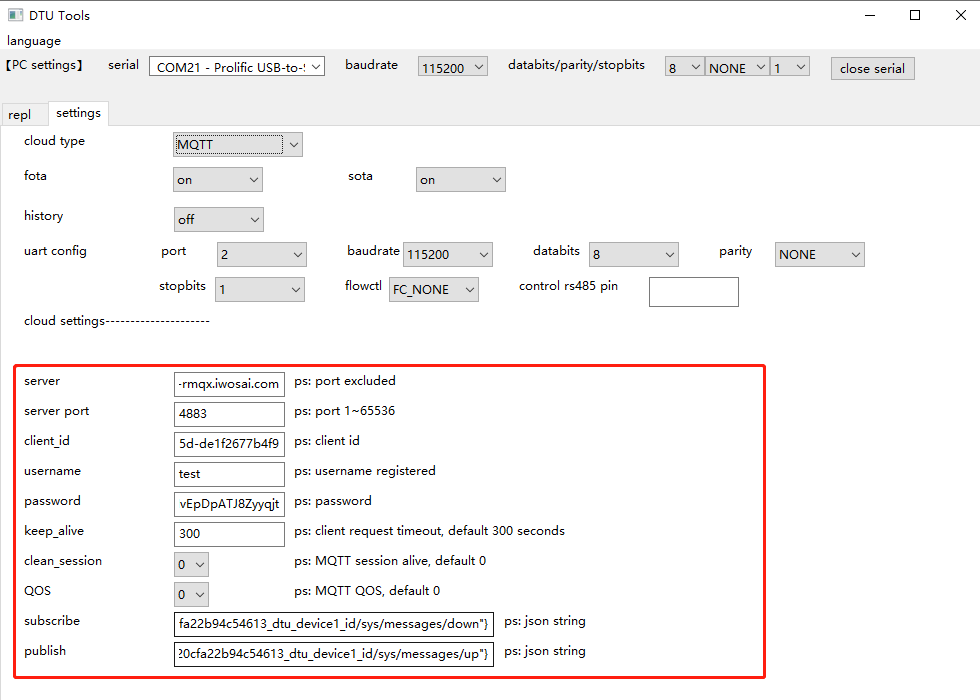

云参数配置项会根据基本云平台通信类型选择值变化。当云平台通信类型为MQTT时，云参数配置项如下：
订阅主题和发布主题，均采用"主题id为key，主题字符串为value的json格式"。
举例说明：参数
{"0":"/F79933DC83A4/connect_packet/adv_publish"}，表示id为"0"的主题"/F79933DC83A4/connect_packet/adv_publish"。

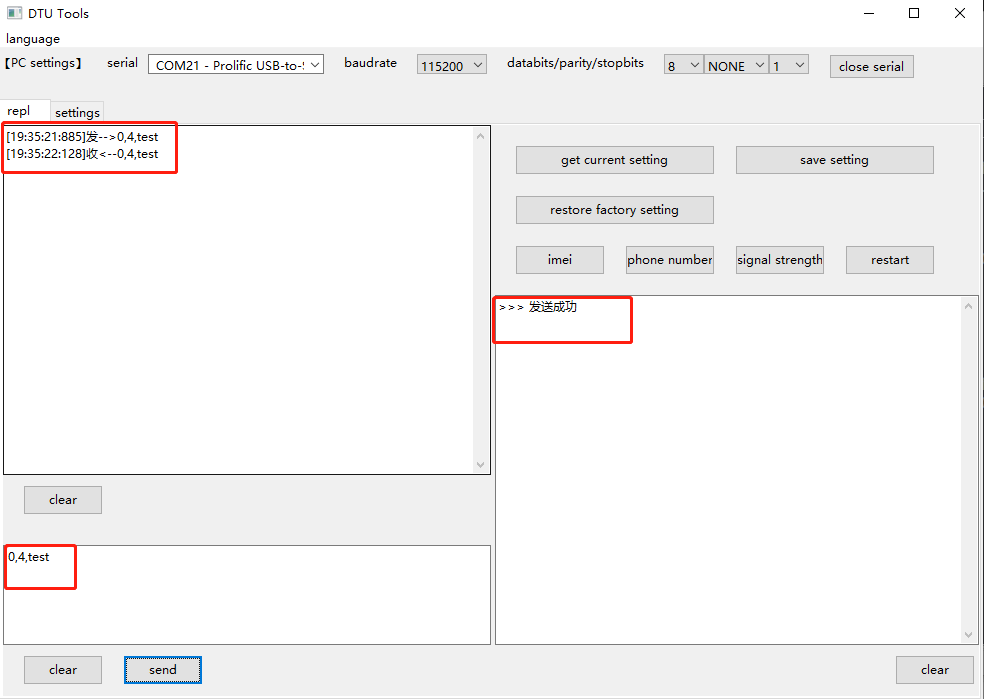

DTU数据收发调试
数据发送框的格式要求：数据发送的格式与MCU和DTU通信格式一致。针对和云端通信协议的不同，模块和外部设备（如MCU）通信协议也会不同。当模块和云端通信使用TCP协议时，由于TCP和串口都是数据流的形式，所以直接透传数据，不做任何处理；当模块和云端通信使用MQTT协议时，为了区分不同的数据帧，模块的串口对外协议采用简单的数据帧：<topic_id>,<msg_len>,<msg_data>"。
示例报文：
上行报文：“1,6,abcedf”
下行报文：“1,6,ijklmn”
模块和外部设备（MCU）上行报文和下行报文都是采用字符串格式，数据项之间采用","相隔。
二次开发
DTU工具是基于图形框架wxPython开发，现阶段已编译成dtu_tool.exe仅支持Windows系统。用户可在Linux或macOS配置Python环境并安装wxPython后可直接运行dtu_tool.py或自行编译对应版本的二进制程序即可（编译脚本：dtu_tool/build.sh）。
DTU Tool源代码仓库链接：https://github.com/QuecPython/DTU-tool.git
wxPython官方网站：https://www.wxpython.org
安装依赖
配置Python开发环境后，使用pip工具安装如下依赖库：
Pypubsub==4.0.3
wxPython==4.1.1
pubsub==0.1.2
pyserial==3.5
执行脚本
python dtu_tool.py

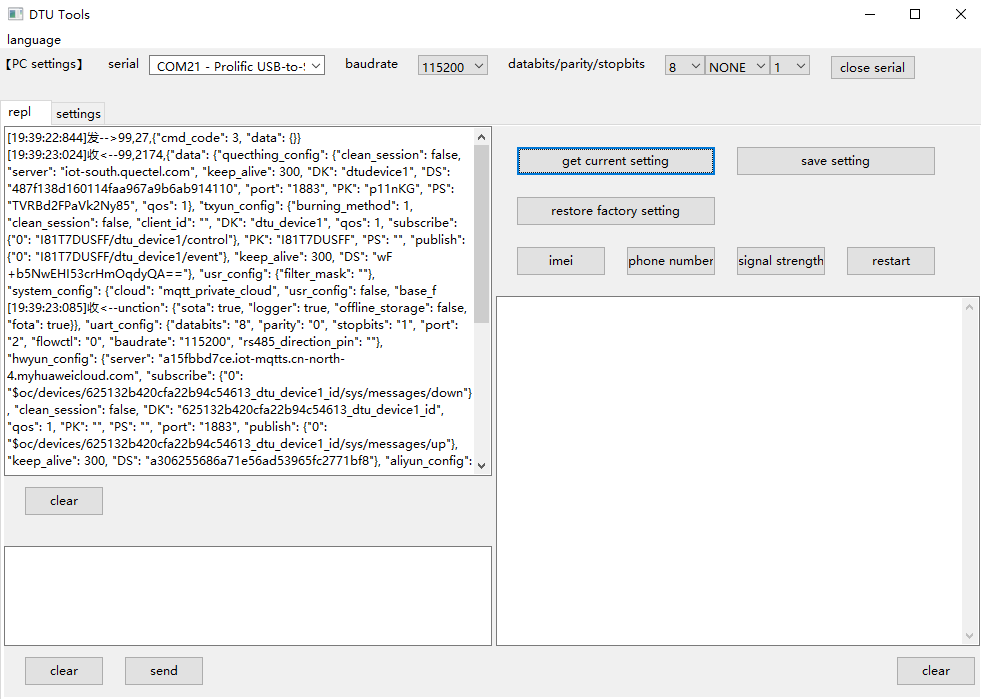

界面展示
注：调试前请启动DTU设备，并在DTU工具的串口配置区域选择与DTU设备通信的串口并打开该串口。
