1. SDK概述

Helios SDK（以下简称SDK；Helios，古希腊太阳神）以组件化方式组织，分别包括系统级组件、服务级组件、外设组件及第三方组件。

系统级组件主要包括os、bsp、文件系统、各类网络协议栈、OTA、日志输出等功能。
服务级组件目前包括QuecPython功能。
外设组件目前包括camera、NorFlash、LCD等功能。
第三方组件目前包括lvgl、tts等功能。

各组件之间的依赖关系，通过在组件内编译管理的脚本中指定依赖路径即可，下文详述。
同时各组件功能是否开启，可通过menuconfig进行配置，方便功能裁剪。

2. 环境搭建

2.1 Windows 10环境搭建

步骤一：下载工具链

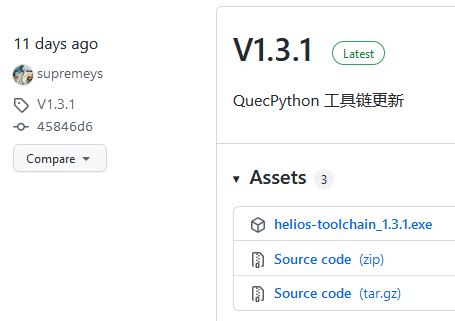

从QuecPython官方下载Windows 10环境下的工具链安装包helios-toolchain.exe，如下图：

步骤二：安装工具链

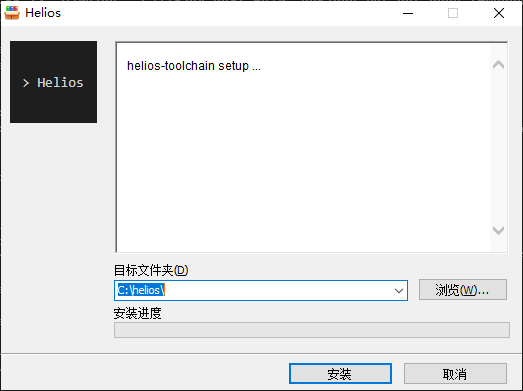

以管理员身份运行helios-toolchain.exe，如下图，点击安装即可。

目标文件夹不能包含空格。

2.2 Ubuntu16.04环境搭建

步骤一：下载工具链

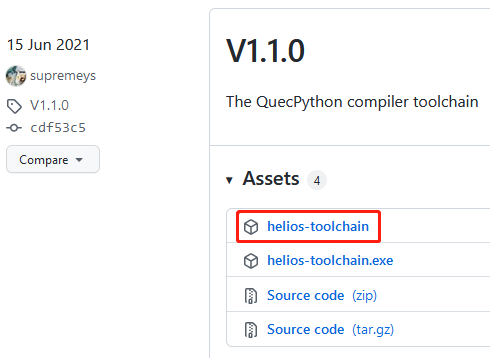

从QuecPython官方下载Ubuntu16.04环境下的工具链安装包helios-toolchain.linux，如下图：

步骤二：安装工具链

将安装包放置于和预期的目标文件夹相同位置。执行以下命令，即可安装工具链。
sudo ./helios-toolchain

步骤三：安装其他工具

在终端键入以下命令，安装p7zip-full、git、make和python3。

sudo apt install p7zip-full git make python3

3. 代码拉取

请联系QuecPython技术团队获取HeliosSDK源代码，您也可以通过邮箱 QuecPython@quectel.com 来获取相关支持。

4. SDK目录结构

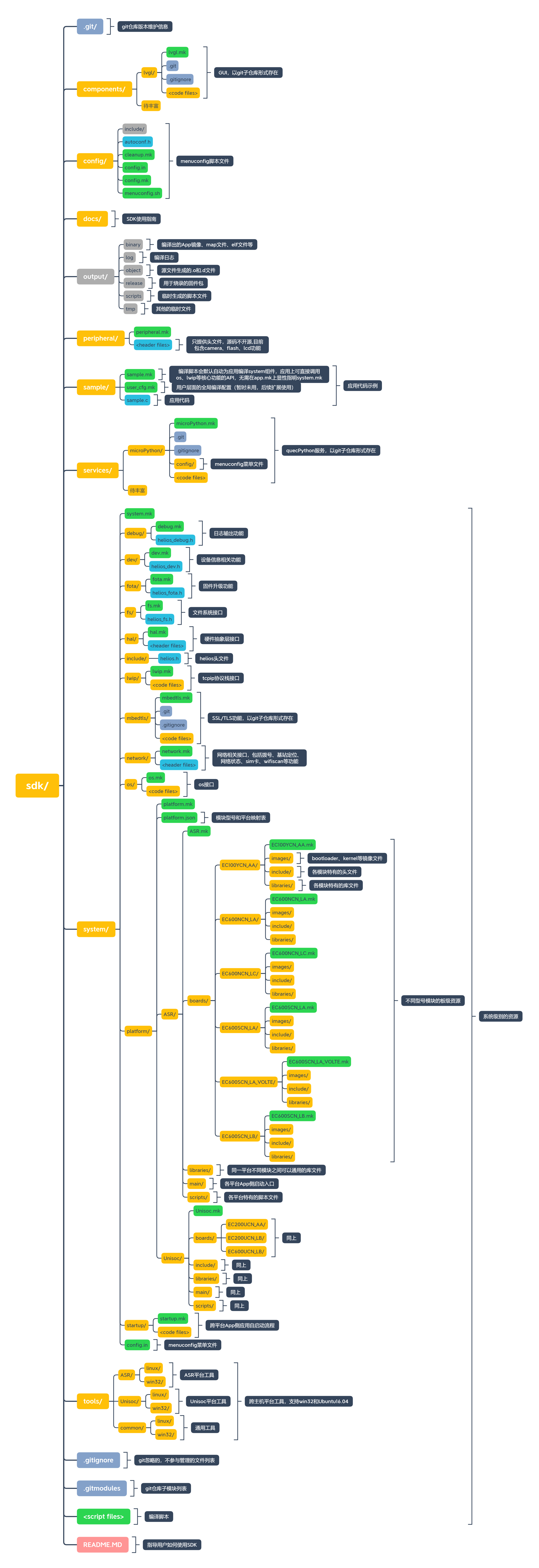

下图是SDK目录结构，图中不同颜色分别表示以下含义：

紫色：git仓库相关文件和目录
黄色：SDK固有的文件夹
绿色：SDK中的脚本文件
蓝色：SDK中的源代码文件
粉色：readme.md
灰色：编译生成的文件夹，可被清除
黑色：注释信息

5. 应用代码编写

理论上，可在SDK目录下的任意位置新建应用代码文件。
实际上，为了规范起见，建议在SDK的根目录下新建应用代码文件夹。
功能的单元测试代码，建议放置于功能所在目录下的test或demo文件夹。
SDK建议使用微软的VSCode打开，移远后续将推出针对VSCode的易用插件，敬请期待。

以SDK根目录下的sample为例：

步骤一：新建应用代码文件夹

在SDK根目录下新建sample文件夹。

步骤二：创建应用代码源文件

进入sample文件夹，新建文件sample.c。

步骤三：编写应用代码

打开sample.c
包含头文件

sample.c仅需要包含最基本的头文件，即helios.h、helios_debug.h、helios_os.h。
helios.h目前定义了添加自启动项的接口。
helios_debug.h定义了日志打印的相关接口。
helios_os.h定义了多线程相关接口。

包含头文件的代码如下所示：

#include "helios.h"
#include "helios_debug.h"
#include "helios_os.h"

自定义日志打印接口

日志打印接口说明：

helios_debug.h提供了如下日志打印相关的接口：
void Helios_Debug_Enable(void)：使能日志打印功能。
void Helios_Debug_Disable(void)：关闭日志打印功能。
helios_debug(fmt, ...)：通用日志输出接口。
custom_log(tag, fmt, ...)：可自定义标签的日志输出接口，标签会连同日志一起输出。
默认使能日志打印功能。

在sample.c中定义自定义标签的日志输出接口，标签名称为APP，代码如下所示：

#define app_debug(fmt, ...) custom_log(APP, fmt, ##__VA_ARGS__) // custom_log在helios_debug.h中定义

实现应用功能

在sample.c中实现每一秒钟循环打印一次日志的功能，代码如下所示：

static void AppSample(void *argv)
{
    UNUSED(argv); // 在helios.h中定义

    while (1)
    {
        app_debug("app sample running ...\r\n"); // 自定义的带标签的日志输出
        Helios_sleep(1); // 在helios_os.h中定义
    }
}

添加为自启动项

编写完应用功能代码后，调用以下接口，会在系统启动完成后，自动启动应用功能：

application_init(AppSample, "AppSample", 2, 0); // 在helios.h中定义

application_init接口用法说明

定义：application_init(entry, name, stack_size_kib, startup_prio)
参数：entry - 应用代码入口地址
参数：name - 应用名称
参数：stack_size_kib - 应用线程栈大小，以KB（K字节）为单位
参数：startup_prio - 启动优先级，0表示最高优先级

步骤四：编写编译管控脚本

新建mk脚本文件

在应用代码根目录下（本例为sample目录下）新建和应用代码根目录同名的.mk文件，本例新建文件为sample.mk。

编写mk脚本文件

编译管控脚本的详细写法可参考SDK根目录下的README.MD，此处仅针对sample.c做阐述。

NAME := SAMPLE # 组件名称，建议和组件根目录名称一致，全部大写

$(NAME)_SRCS := sample.c # 添加需要编译的源码的相对路径（相对于组件代码根目录，此处相对于sample目录）

$(NAME)_INCS := . # 仅组件内部可引用的头文件相对路径（相对于组件代码根目录，此处相对于sample目录，其实sample下无头文件，此行可删除）

$(NAME)_COMPONENTS := # 当前组件依赖的其他组件相对路径（相对于SDK根目录，置空时可删除此行）

至此，应用代码编写完毕。

6. 编译和烧录

步骤一：查看编译命令用法

在SDK目录下启动的命令行中，键入helios，并回车，查看helios命令的用法。
输出结果如下：

Usage: helios <action> [<app>] [<at>] [<fw_name>]

These are common commands used in various situations:
   menuconfig                       - Do the project configuration
   make <app> [[<at>] [<fw_name>]]  - Do the compilation work
   private_clean                    - Clean the app private target
   clean                            - Clean the output directory
   git [<args>]                     - Git commands execution
   help                             - Show this help page

编译命令的详细用法参考SDK根目录下的README.MD。

步骤二：编译固件

以EC600SCN_LB模块为例，在命令行中键入以下命令，并回车：

helios make sample @EC600SCN_LB EC600SCNLBR01A01M08

helios：触发编译流程。
make：表示编译固件。
sample：应用入口地址（相对于SDK根目录）。
@EC600SCN_LB：指定目标模块型号，可缺省，缺省值为@EC200UCN_AA。
EC600SCNLBR01A01M08：固件版本号名称，可缺省，以指定的应用代码的根目录名称作为缺省值。

如需清除编译目标，在命令行中键入以下命令，并回车：

helios clean

步骤三：查看编译目标

生成的固件包存储于SDK根目录下的output/release文件夹中，如下图所示。

步骤四：烧录固件

固件烧录请参考《Quectel_QFlash_用户指导》。

7. 功能测试

步骤一：连接PC和模块

用串口线缆将模块的Debug串口和PC连接。

步骤二：查看PC端的Debug串口号

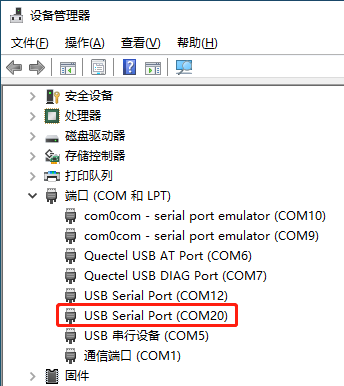

打开PC的设备管理器，如下图，本实验的Debug串口号为COM20。

步骤三：打开PC端的串口调试工具

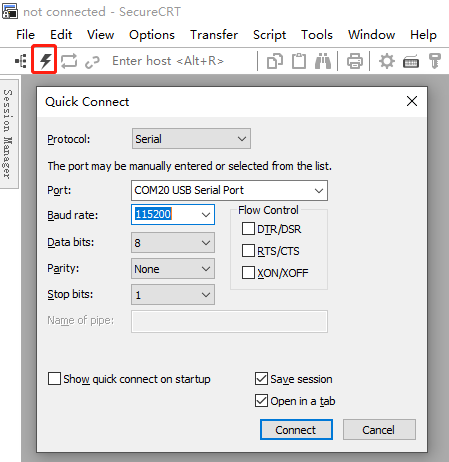

本文以SecureCRT为例，点击下图的快速连接按钮，弹出Quick Connect窗口。
点击Port选项的下拉菜单，选中COM20，其余参数严格遵照图中的配置即可。
点击右下角Connect按钮即可打开串口。

步骤四：启动模块程序

复位模块，启动程序

步骤五：查看模块运行日志

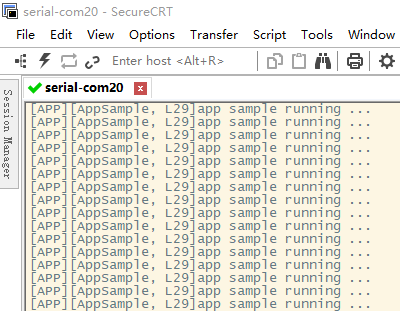

在SecureCRT的串口数据接收区查看运行日志，如下图：

上图可看出，日志输出的格式包含了自定义标签APP、输出日志的函数名AppSample、输出日志的文件行数L29，及日志内容app sample running ...。
