MIPI 摄像头 - imx219

2025-11-26

Edit this page

硬件接口

Quectel Pi H1 单板电脑共支持两路摄像头 MIPI CSI 接口，如下图所示

快速开始

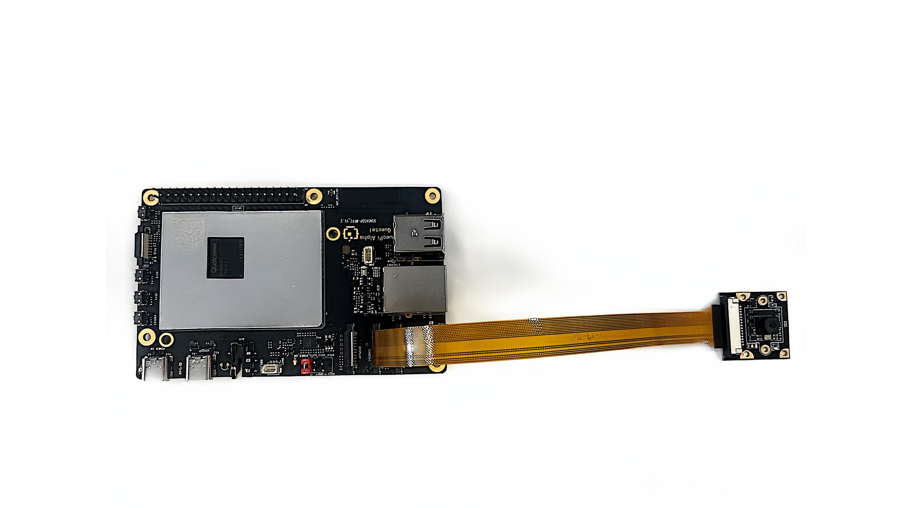

按照下图连接摄像头，连接时向上拉开连接器的黑色锁扣部分，将 FPC 排线插入第一个 CSI 卡槽，注意排线金手指朝向板内金属接触面，按下锁扣，确认 FPC 排线稳定没有松动。

参考显示配置连接显示屏

功能使用

前提条件

摄像头功能运行前需执行本步骤

预览

在 device 终端中运行以下命令

sudo -E gst-launch-1.0 -e qtiqmmfsrc name=camsrc camera=0 ! 'video/x-raw,format=NV12,width=1280,height=720,framerate=30/1' ! autovideosink

此命令以 720p 30 FPS 配置启动相机，并将图像传到显示屏预览。如果 gst 管道状态更改为 “PLAYING”，则表示摄像头正在运行
如果要停止摄像头流，请按下CTRL+C

预览+视频录制

在 device 终端中运行以下命令：

sudo -E gst-launch-1.0 -e \
    qtiqmmfsrc name=camsrc camera=0 video_1::type=preview ! \
    'video/x-raw,format=NV12,width=1280,height=720,framerate=30/1,interlace-mode=progressive,colorimetry=bt601' ! \
    videocrop top=16 bottom=0 ! \
    tee name=t ! \
    queue ! waylandsink \
    t. ! \
    queue ! v4l2h264enc capture-io-mode=5 output-io-mode=5 \
    extra-controls="controls,video_bitrate=6000000,video_bitrate_mode=0;" ! \
    queue ! h264parse ! mp4mux ! filesink location=/opt/11.mp4

此命令以 720p 30 FPS 配置启动相机，并在 h264 视频编码后将其另存为视频文件。如果 gst 管道状态更改为 “PLAYING”，则表示摄像头正在运行
MP4 文件保存在 /opt/ 目录
如果要停止摄像头录制，请按下CTRL+C
播放视频文件，请输入以下命令；也可直接在 gnome 桌面双击打开视频播放

sudo -E gst-launch-1.0 -e filesrc location=/opt/11.mp4 ! qtdemux ! queue ! h264parse ! v4l2h264dec capture-io-mode=5 output-io-mode=5 ! autovideosink

预览+拍照

在 device 终端中运行以下命令：

sudo -E gst-launch-1.0 -e \
    qtiqmmfsrc name=camsrc camera=0 ! \
    'video/x-raw,format=NV12,width=1280,height=720,framerate=30/1' ! \
    tee name=t ! \
    queue ! videoconvert ! xvimagesink \
    t. ! \
    queue ! videoconvert ! jpegenc ! \
    multifilesink location=shot-%05d.jpg max-files=1

此命令以 720p 30 FPS 配置启动相机，并在 JPEG 视频编码后将其另存为图像文件。如果 gst 管道状态更改为 “PLAYING”，则表示摄像头正在运行
如果想连拍 n 张，可修改参数 max-files=n
按 Ctrl+C 键拍照退出
生成文件如下图所示：

查看照片，请输入以下命令；也可直接在 gnome 桌面双击打开照片查看

sudo -E gst-launch-1.0 filesrc location=/opt/shot-00085.jpg ! jpegdec ! imagefreeze ! autovideosink
