Audio 功能

2025-11-26

本文档提供Linux音频系统操作的简明指南，我们采用ALSA与PulseAudio双架构音频后端，提供从底层到应用层的完整音频解决方案。硬件上，全面支持外置麦克风输入、外置扬声器放大输出，并集成标准3.5mm音频接口，可实现耳机播放与麦克风输入的全双工通信，软件上提供以下音频配置命令，保证音频的完美初输出。通过本文档，您将学习如何使用基础命令行工具快速完成音频设备检查、录音播放、音量控制等日常操作，无需深入复杂配置即可解决大多数音频相关问题。

快速开始

本段将介绍如何连接外部喇叭和耳机，然后通过命令检查系统配置，保证软硬件层正常协作。

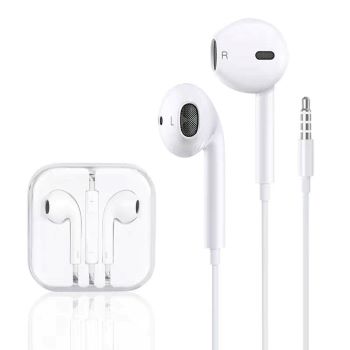

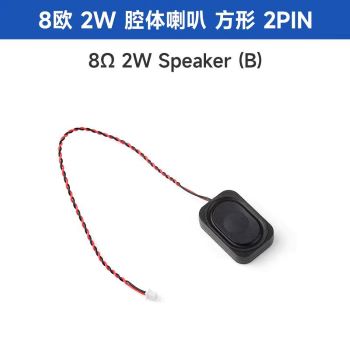

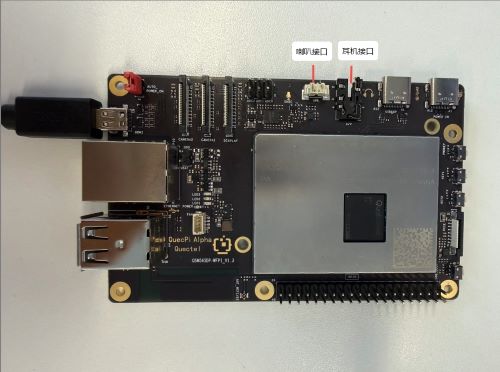

喇叭和耳机硬件接口

查看声卡信息

在终端中输入下面命令，查看声卡的挂载情况：

root@qcm6490-idp:/opt# cat /proc/asound/cards
 0 [qcm6490idpsndca]: qcm6490 - qcm6490-idp-snd-card
                      qcm6490-idp-snd-card

在终端中输入下面命令，查看已分配的 pcm 流列表：

root@qcm6490-idp:/opt# cat /proc/asound/pcm
00-00: CODEC_DMA-LPAIF_RXTX-RX-0 multicodec-0 :  : playback 1
00-01: CODEC_DMA-LPAIF_RXTX-TX-3 multicodec-1 :  : capture 1
00-02: CODEC_DMA-LPAIF_VA-TX-0 va_macro_tx1-2 :  : capture 1

如果没有声卡信息和pcm流列表，则ALSA与PulseAudio功能都将会无法使用。

功能使用

VLC 应用

播放

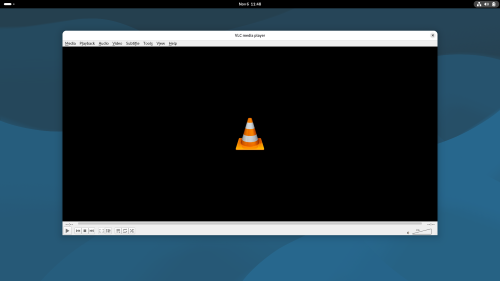

在应用界面找到VLC media player应用，双击打开该应用

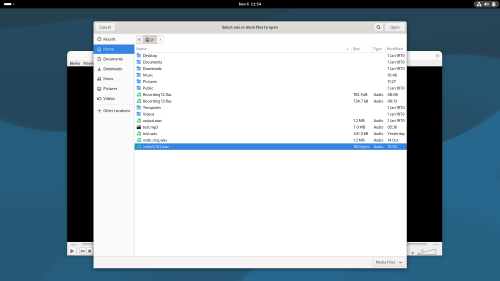

然后点击media选项，选择里面的Open File选项，在打开的文件夹中双击你要播放的音频文件即可完成音频的播放。

命令形式播放

root@qcm6490-idp:/opt# cvlc /path/to/your/audio.mp3

替换/path/to/your/audio.mp3为你的音频文件路径。

ALSA 架构

ALSA概述

ALSA是Linux系统的底层音频架构与驱动核心，它直接管理和控制计算机的音频硬件。它一方面为声卡提供原生驱动，实现对物理音频通道（如外置MIC、耳机、扬声器）的直接读写；另一方面为应用程序提供标准化的API接口，完成最基础的音频采集与播放。ALSA是构建一切高级音频服务（如PulseAudio）的基石。

音频录制

1.外置mic音频录制

root@qcm6490-idp:/opt# systemctl stop pulseaudio
root@qcm6490-idp:/opt# tinymix set "VA DMIC MUX0" "DMIC0"
root@qcm6490-idp:/opt# tinymix set "VA_AIF1_CAP Mixer DEC0" "1"
root@qcm6490-idp:/opt# tinymix set "VA_DEC0 Volume" "100"
root@qcm6490-idp:/opt# agmcap test1.wav -D 100 -d 101 -c 1 -r 48000 -b 16 -i "CODEC_DMA-LPAIF_VA-TX-0"
pcm_plug_open: dlopen successful for libagm_pcm_plugin.so
Capturing sample: 1 ch, 48000 hz, 16 bit
diag: Diag_LSM_Init: invoked for pid: 1599 with init_count: 0
diag:successfully connected to socket 17
diag: Diag_LSM_Init: done for pid: 1599 with init_count: 1
diag: Successfully registered commands with the driver

PulseAudio 可能会占用音频设备，导致直接硬件访问（如 agmcap）失败。停止后可确保独占访问。
-c 1 单声道录音
-r 48000 采样率 48 kHz
-b 16 采样位深 16-bit
-i "CODEC_DMA-LPAIF_VA-TX-0" 指定输入设备接口为发送（录音）通道 0
若想停止录制，请按下 ctrl+c 键，将在当前目录下生成名为 test1.wav 的音频文件

root@qcm6490-idp:/opt# ls
cni  containerd  test1.wav

2.耳机录制

使用 3.5mm 耳机录制请输入以下命令

root@qcm6490-idp:/opt# systemctl stop pulseaudio
root@qcm6490-idp:/opt# tinymix set "TX DEC0 MUX" "SWR_MIC"
root@qcm6490-idp:/opt# tinymix set "TX SMIC MUX0" "ADC1"
root@qcm6490-idp:/opt# tinymix set "TX_AIF1_CAP Mixer DEC0" "1"
root@qcm6490-idp:/opt# tinymix set "ADC2 MUX" "INP2"
root@qcm6490-idp:/opt# tinymix set "ADC2 Switch" "1"
root@qcm6490-idp:/opt# tinymix set "ADC2_MIXER Switch" "1"
root@qcm6490-idp:/opt# tinymix set "TX_DEC0 Volume" "80"
root@qcm6490-idp:/opt# tinymix set "ADC2 Volume" "20"
root@qcm6490-idp:/opt# agmcap test2.wav -D 100 -d 101 -c 1 -r 48000 -b 16 -i "CODEC_DMA-LPAIF_RXTX-TX-3"
pcm_plug_open: dlopen successful for libagm_pcm_plugin.so
Capturing sample: 1 ch, 48000 hz, 16 bit
diag: Diag_LSM_Init: invoked for pid: 1384 with init_count: 0
diag:successfully connected to socket 17
diag: Diag_LSM_Init: done for pid: 1384 with init_count: 1
diag: Successfully registered commands with the driver

若想停止录制，请按下 ctrl+c 键，将在当前目录下生成名为 test2.wav 的音频文件

root@qcm6490-idp:/opt# ls
cni  containerd  test2.wav

音频播放

1.耳机播放

使用 3.5mm 耳机播放请输入以下命令

root@qcm6490-idp:/opt# systemctl stop pulseaudio
root@qcm6490-idp:/opt# tinymix set "RX_MACRO RX0 MUX" "AIF1_PB"
root@qcm6490-idp:/opt# tinymix set "RX_MACRO RX1 MUX" "AIF1_PB"
root@qcm6490-idp:/opt# tinymix set "RX INT0_1 MIX1 INP0" "RX0"
root@qcm6490-idp:/opt# tinymix set "RX INT1_1 MIX1 INP0" "RX1"
root@qcm6490-idp:/opt# tinymix set "RX INT0 DEM MUX" "CLSH_DSM_OUT"
root@qcm6490-idp:/opt# tinymix set "RX INT1 DEM MUX" "CLSH_DSM_OUT"
root@qcm6490-idp:/opt# tinymix set "RX_COMP1 Switch" "1"
root@qcm6490-idp:/opt# tinymix set "RX_COMP2 Switch" "1"
root@qcm6490-idp:/opt# tinymix set "HPHL Switch" "1"
root@qcm6490-idp:/opt# tinymix set "HPHR Switch" "1"
root@qcm6490-idp:/opt# tinymix set "HPHL_RDAC Switch" "1"
root@qcm6490-idp:/opt# tinymix set "HPHR_RDAC Switch" "1"
root@qcm6490-idp:/opt# agmplay test.wav -D 100 -d 100 -i "CODEC_DMA-LPAIF_RXTX-RX-0"

音频播放完会自动停止，若想提前停止，可按下 ctrl+c 键

2.喇叭播放

输入以下命令完成音频播放

root@qcm6490-idp:/opt# systemctl stop pulseaudio
root@qcm6490-idp:/opt# tinymix set "AUX_RDAC Switch" "1"
root@qcm6490-idp:/opt# tinymix set "RX_MACRO RX0 MUX" "AIF1_PB"
root@qcm6490-idp:/opt# tinymix set "RX INT2_1 MIX1 INP0" "RX0"
root@qcm6490-idp:/opt# tinymix set "LO Switch" "1"
root@qcm6490-idp:/opt# gmplay test_loop.wav -D 100 -d 100 -i "CODEC_DMA-LPAIF_RXTX-RX-0"

PulseAudio 架构

PulseAudio 概述

PulseAudio 是一个跨平台的、可通过网络工作的声音服务，它从一个或多个音源（进程或输入设备）接受声音输入，然后重定向声音到一个或多个槽（声卡，远程网络PulseAudio服务，或其他进程）。它与最底层的ALSA(Advanced Linux Sound Architechture)交互，并为应用程序提供统一的接口，从而实现多路音频混合、音频转发等高级功能。

设备查看与管理

1.查看可用输出设备(Sinks)

要查看系统当前可用的音频输出设备及其详细信息，可以使用以下命令,
此命令会列出所有可用的sink（输出设备）的索引(index)和名称(name)。输出示例：

root@qcm6490-idp:/# pactl list short sinks
0       low-latency0    module-pal-card.c       s16le 1ch 16000Hz       SUSPENDED
1       deep-buffer0    module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
2       offload0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
3       voip-rx0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED

其中，* 号标记表示当前默认的输出设备。
若要获取更详细的设备信息，请使用：

root@qcm6490-idp:/# pactl list sinks

2.查看输入设备(Sources)
类似地，可以查看音频输入设备（如麦克风）：

root@qcm6490-idp:/# pactl list short sources
0       low-latency0.monitor    module-pal-card.c       s16le 1ch 16000Hz       SUSPENDED
1       deep-buffer0.monitor    module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
2       offload0.monitor        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
3       voip-rx0.monitor        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
4       regular0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
5       regular2        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
6       voip-tx0        module-pal-card.c       s16le 1ch 48000Hz       SUSPENDED

若要获取更详细的设备信息，请使用：

root@qcm6490-idp:/# pactl list sources

录音

1.板载DIMC录音

root@qcm6490-idp:~# pactl set-source-port 5 speaker-mic
root@qcm6490-idp:~# parec -d 5 --file-format=wav output.wav

2.耳机录音

root@qcm6490-idp:~# pactl set-source-port 5 headset-mic
root@qcm6490-idp:~# parec -d 5 --file-format=wav output1.wav

播放

1.喇叭播放

root@qcm6490-idp:~# pactl set-sink-port 0 speaker
root@qcm6490-idp:~# paplay output.wav

2.耳机播放

root@qcm6490-idp:~# pactl set-sink-port 0 headset
root@qcm6490-idp:~# paplay output1.wav

进阶功能

sink讲解

root@qcm6490-idp:~#  pactl list sinks short
0       low-latency0    module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
1       deep-buffer0    module-pal-card.c       s16le 2ch 32000Hz       SUSPENDED
2       offload0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
3       voip-rx0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
root@qcm6490-idp:~#

1.low-latency0

low-latency0用于实时音频播放，如音乐、游戏、通知等，要求超低延迟.
特点：
延迟极低，适合对实时性要求高的应用
支持 PCM 格式（未压缩音频）
支持speaker（扬声器）, 也支持 headset（耳机）

2.deep-buffer0

deep-buffer0用于需要大缓冲的音频播放，如流媒体、网络电台等，允许更大的音频缓冲，减少卡顿。
特点：
延迟较高，但音频更稳定，适合网络不稳定的环境
支持speaker（扬声器）, 也支持 headset（耳机）

3.offload0

offload0用于硬件卸载压缩音频（如 MP3、AAC），由硬件直接解码播放，节省 CPU 资源。
特点：
仅支持压缩格式（如 MPEG、AAC），不支持 PCM。
适用于长时间播放压缩音频（如音乐播放器）

4.voip-rx0

voip-rx0专门用于 VoIP 通话的音频接收（如网络电话、视频会议）。
特点：
优化了语音通话的延迟和回声抑制。
仅在 VoIP 应用（如 Skype、Zoom）中自动激活，普通音频播放不会使用。

source讲解

root@qcm6490-idp:~# pactl list sources short
0       low-latency0.monitor    module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
1       deep-buffer0.monitor    module-pal-card.c       s16le 2ch 32000Hz       SUSPENDED
2       offload0.monitor        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
3       voip-rx0.monitor        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
4       regular0        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
5       regular2        module-pal-card.c       s16le 2ch 48000Hz       SUSPENDED
6       voip-tx0        module-pal-card.c       s16le 1ch 48000Hz       SUSPENDED
root@qcm6490-idp:~#

1.low-latency0.monitor

low-latency0.monitor 适用于实时录音，如录制游戏音效、音乐播放器输出等。
特点：
延迟极低，适合实时监控音频输出。

2.deep-buffer0.monitor

deep-buffer0.monitor适用于长时间录音，如流媒体、网络电台。
特点：
延迟较高，但音频稳定，适合网络不稳定的环境。

3.offload0.monitor

offload0.monitor用于录制offload0 Sink的音频输出，即录制硬件卸载的压缩音频（如 MP3、AAC）。
特点：
仅在播放压缩音频时激活。
适合长时间录制压缩音频.

4.voip-rx0.monitor

voip-rx0.monitor适用于录制网络电话或视频会议的对方声音。
特点：
适用于录制网络电话或视频会议的对方声音。

5.regular0和regular2

regular0和regular2用于直接录制麦克风或线路输入的音频
特点：
通用音频输入源，适用于大多数录音场景。

6.voip-tx0

voip-tx0用于VoIP通话的音频发送，即录制你的麦克风输入，用于网络电话。
特点：
优化了语音通话的音质和延迟。

疑难解答

喇叭无法正常播放

1.查看默认音频播放sink

root@qcm6490-idp:~# pactl get-default-sink
low-latency0
root@qcm6490-idp:~#

如果不是low-latency0或者deep-buffer0，请按照以下步骤设置默认sink

root@qcm6490-idp:~# pactl set-default-sink low-latency0
root@qcm6490-idp:~# pactl get-default-sink
low-latency0
root@qcm6490-idp:~#

2.检查sink的默认输出端口

使用pactl list sinks查看默认输出sink的Active Port值是否是speaker，如果不是请设置为speaker：

root@qcm6490-idp:~# pactl set-sink-port 0 speaker
root@qcm6490-idp:~#

以上步骤配置正确即可解决喇叭无法播放的问题。
