规格介绍
2026-01-30
注意事项：若无特别说明，模块功能、特性、接口、引脚名称、命令、参数等后所标记的 * 表示该功能、特性、接口、引脚、命令、参数等正在开发中，因此暂不支持；模块型号后所标记的星号表示该型号暂无样品。
规格参数
| Quectel Pi H1 | 说明 |
|---|---|
| 封装 | PCBA |
| 尺寸 (mm) | (108 +0.10/-0.15) × (68.70 +0.10/-0.15) × (20.77 +0.10/-0.15) |
| 重量 (g) | 68 ±0.5 |
关键参数
| 类别 | 说明 |
|---|---|
| 应用处理器 | 高性能八核64位处理器（高达12 TOPS算力） 1 × A78 @ 2.7 GHz + 3 × A78 @ 2.4 GHz + 4 × A55 @ 1.9 GHz 32 KB L1I缓存、32KB L1D缓存和512 KB L2缓存 |
| GPU | Adreno™ 643L @ 主频最高至812 MHZ |
| 存储 | 8 GB LPDDR4X + 128 GB UFS |
| 操作系统 | Yocto Linux/Debian |
| USB 接口 | 1 × USB 3.1 Type-C接口，兼容USB 2.0，最高数据传输速率可达5 Gbps 2 × 标准USB 2.0 Type-A接口，仅支持主模式，最高数据传输速率可达480 Mbps 1 × USB Type-C接口，主供电接口 |
| 显示接口 | 1 × USB Type-C接口（DP Over USB Type-C），DisplayPort 1.4，最高支持4K（3840 × 2160）@ 60 fps 1 × Micro HDMI接口 ，HDMI 2.0(帧率待定*)，编码：4K（H.264/ H.265）@ 60 fps，解码：4K (H.264/ H.265/ VP9) @ 60 fps 1 × FPC座 ，4-lane MIPI DSI D-PHY 1.2, 1280 × 800 @ 60 fps |
| 音频接口 | 1 × 3.5 mm 耳机座，兼容OMTP/CTIA标准 1 × Micro HDMI接口，支持音频输出 1 × 板载DMIC 1 × 扬声器接口 |
| 摄像头接口 | 2 × FPC座，4-lane MIPI CSI，最高速率可达2.5 Gbps/lane |
| 以太网接口 | 1 × 标准RJ45接口，支持10/100/1000 Mbps自适应以太网 |
| PCIe 接口 | 1 × FPC座，1-lane PCIe 3.0，最高数据速率可达8 GT/s |
| SD 接口 | 1 × SD 3.0，4位SDIO |
| UART 接口 | 1 × DBG_UART座，仅用于调试 |
| ADC接口 | 3 × ADC插针，电压最大输入1.8 V |
| 扩展接口 | 6 × I2C接口（与其他接口复用） 1 × I2S接口（与其他接口复用） 4 × SPI接口（与其他接口复用） 4 × UART接口（与其他接口复用） 3 × PWM接口（与其他接口复用） 28 × GPIO接口（与其他接口复用） 1 × SDIO接口 （通过开关切换） |
| 按键接口 | 1 × PWRKEY (开机键)，内部上拉 1 × KEY1 (功能键)，用户自定义功能 1 × KEY2 (功能键)，用户自定义功能 1 × USB_BOOT (功能键)，强制产品进入下载模式 |
| LED 指示灯 | 红色、蓝色和绿色 |
| 天线接口 | 1 × Wi-Fi/蓝牙 PCB 板载天线 1 × 射频同轴连接器（ECT818000500），可搭配ECT 818003008射频同轴线使用 |
| WLAN | 2.4 GHz & 5 GHz IEEE 802.11a/b/g/n/ac |
| 蓝牙 | 蓝牙5.0（详情见下方备注） |
| 温度范围 | 正常工作温度：-20 ~ +70 °C 存储温度：-40 ~ +85 °C |
| 供电要求 | USB Type-C供电，需使用支持PD协议，输出功率为9 V/3 A或5 V/ 5A的电源适配器 |
| 屏蔽盖 | 无 |
| 固件升级 | USB & DP OTA * |
| RoHS | 所有器件完全符合EU RoHS标准 |
- 该产品兼容所有强制性蓝牙5.0功能，但不支持蓝牙5.0可选功能，如2 Mbps BLE、高级广播扩展等。
- Micro HDMI接口和MIPI显示只能2选1，不能同时支持。
- SD卡接口功能可通过SD卡座或2 × 20 Pin SDIO接口实现，可通过开关切换2选1，不能同时支持。
- 产品提供两种可选的天线方案，详情请联系移远通信技术支持。

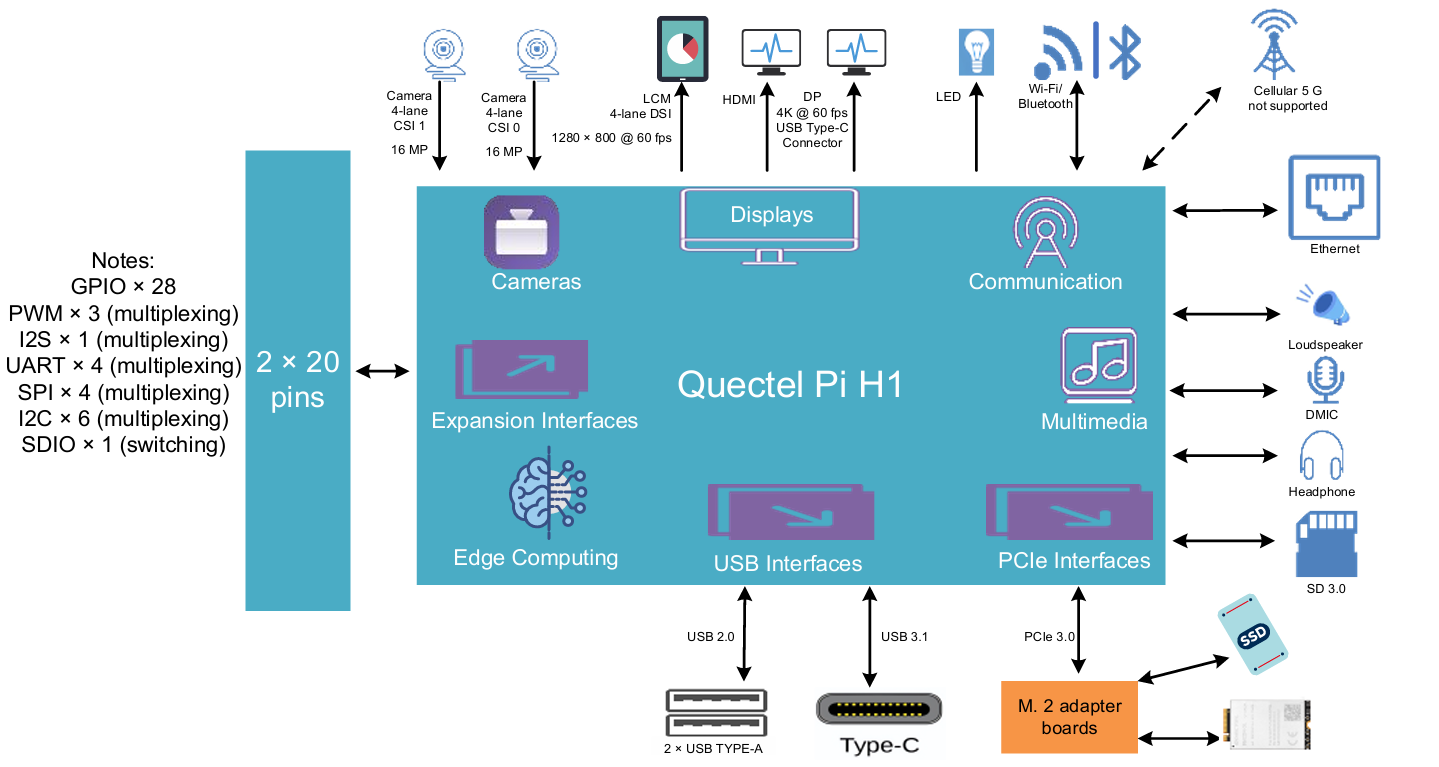

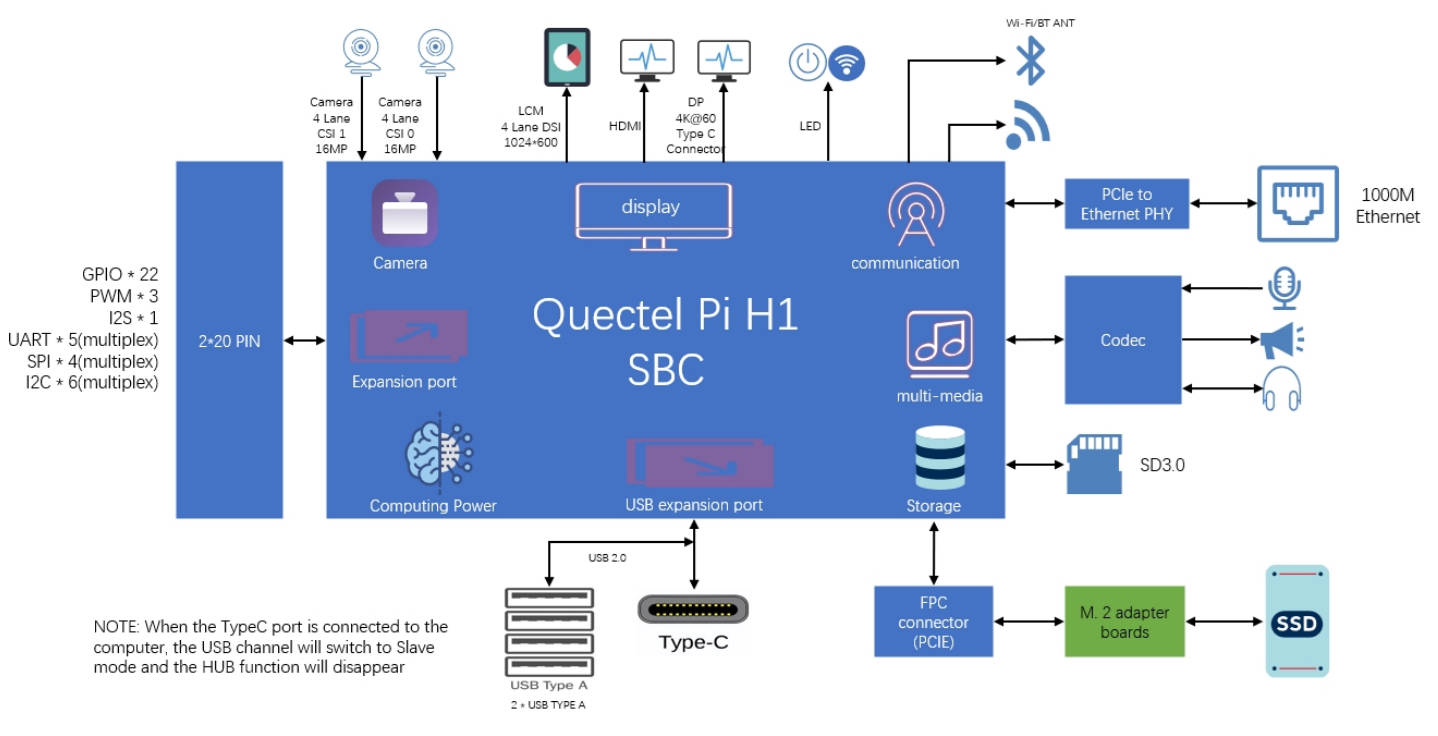

功能框图
接口说明

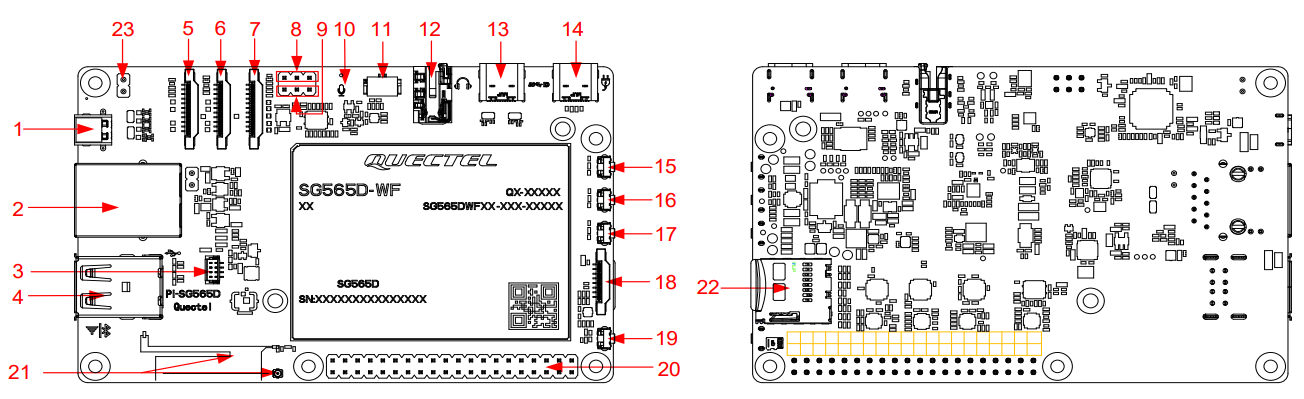

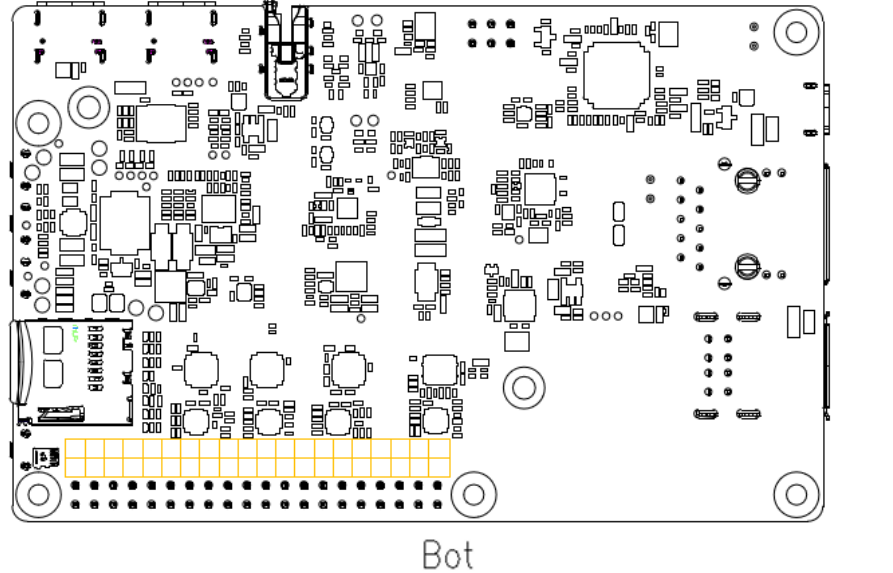

详细接口图
接口描述表
| 序号 | 接口名 | 描述 |
|---|---|---|
| 1 | Micro HDMI | Micro HDMI视频输出接口，支持4k @ 60 Hz |
| 2 | 以太网 | 10/100/1000 Mbps自适应以太网 |
| 3 | 风扇连接器 | 5V风扇电源接口 |
| 4 | USB Type-A | 2个标准USB 2.0 Type-A接口 |
| 5 、6 | 摄像头接口 | 2路4-lane MlPl CSl，最高数据速率可达2.5 Gbps/ lane |
| 7 | DSI显示接口 | 1路4-lane MIPI DSI D-PHY 1.2, 1280 × 800 @ 60 fps，最高数据速率可达2.5 Gbps/lane |
| 8 | UART | 调试UART，仅用于调试 |
| 9 | ADC | 3路ADC测试接口插针，最大输入电压1.8 V |
| 10 | DMIC | 数字麦克风 |
| 11 | 扬声器 | 扬声器输出，2-pin 1.25 mm间距通用扬声器座 |
| 12 | 耳机 | 3.5 mm音频接口，音频输出 |
| 13 | USB Type-C | 显示接口：USB Type-C接口（DP Over USB Type-C），DisplayPort 1.4，最高4K（3840 × 2160）@ 60 fps 扩展端口：USB 3.1 Type-C接口，兼容USB 2.0 |
| 14 | USB Type-C电源 | 通过USB Type-C 提供直流电源输入；支持PD协议 |
| 15 | PWRKEY按键 | 开关机按键，当"上电自动开机功能"未开启时，需长按此键开机 |
| 16 | KEY1 | 可自定义功能 |
| 17 | KEY2 | 可自定义功能 |
| 18 | PCIe | 用于高速外设的PCIe 3.0接口，最高数据速率可达8 Gbps |
| 19 | USB_BOOT | 强制产品进入下载模式 |
| 20 | 2 × 20 Pin排针 | 多功能GPIO排针；复用 I2C、SPI、PWM等接口 |
| 21 | Wi-Fi/蓝牙 PCB 板载天线 射频同轴连接器 |
Wi-Fi/蓝牙 PCB 板载天线或射频同轴连接器 ECT818000500 |
| 22 | SD卡 | 推式SD卡槽，符合SD 3.0协议 |
| 23 | 自动开机开关 | "上电自动开机功能"开关 |
- 产品提供两种天线方案，即Wi-Fi/蓝牙 PCB 板载天线或射频同轴连接器。当选用PCB板载天线时，产品上不再焊接射频同轴连接器。
40-Pin引脚定义
如下为2 × 20-pin排针引脚定义列表：
| 引脚号 | 引脚名 | 引脚号 | 引脚名 |
|---|---|---|---|
| 1 | 3V3 | 2 | 5V |
| 3 | I2C0_SDA | 4 | 5V |
| 5 | I2C0_SCL | 6 | GND |
| 7 | GPIO_77 | 8 | UART_TXD |
| 9 | GND | 10 | UART_RXD |
| 11 | GPIO_16 | 12 | GPIO_101 |
| 13 | GPIO_17 | 14 | GND |
| 15 | GPIO_18 | 16 | GPIO_32 |
| 17 | 3V3 | 18 | GPIO_33 |
| 19 | SPI_MOSI | 20 | GND |
| 21 | SPI_MISO | 22 | GPIO_19 |
| 23 | SPI_CLK | 24 | SPI_CE0 |
| 25 | GND | 26 | SPI_CE1 |
| 27 | I2C1_SDA | 28 | I2C1_SCL |
| 29 | GPIO_49 | 30 | GND |
| 31 | GPIO_48 | 32 | GPIO_76 |
| 33 | GPIO_78 | 34 | GND |
| 35 | GPIO_103 | 36 | GPIO_34 |
| 37 | GPIO_35 | 38 | GPIO_104 |
| 39 | GND | 40 | GPIO_102 |
摄像头引脚定义
如下为摄像头1 22-pin引脚定义列表：
| 引脚号 | 引脚名 | 引脚号 | 引脚名 |
|---|---|---|---|
| 1 | GND | 2 | MIPI_CSI0_LN0N |
| 3 | MIPI_CSI0_LN0P | 4 | GND |
| 5 | MIPI_CSI0_LN1N | 6 | MIPI_CSI0_LN1P |
| 7 | GND | 8 | MIPI_CSI0_CLKN |
| 9 | MIPI_CSI0_CLKP | 10 | GND |
| 11 | MIPI_CSI0_LN2N | 12 | MIPI_CSI0_LN2P |
| 13 | GND | 14 | MIPI_CSI0_LN3N |
| 15 | MIPI_CSI0_LN3P | 16 | GND |
| 17 | CAM_GPIO20_L | 18 | GPIO133&MCLK_L |
| 19 | GND | 20 | CAM_I2C_SCL0_0 |
| 21 | CAM_I2C_SDA0_0 | 22 | VDD_3V3_CAM1 |
如下为摄像头2 22-pin引脚定义列表：
| 引脚号 | 引脚名 | 引脚号 | 引脚名 |
|---|---|---|---|
| 1 | GND | 2 | MIPI_CSI1_LN0N |
| 3 | MIPI_CSI1_LN0P | 4 | GND |
| 5 | MIPI_CSI1_LN1N | 6 | MIPI_CSI1_LN1P |
| 7 | GND | 8 | MIPI_CSI1_CLKN |
| 9 | MIPI_CSI1_CLKP | 10 | GND |
| 11 | MIPI_CSI1_LN2N | 12 | MIPI_CSI1_LN2P |
| 13 | GND | 14 | MIPI_CSI1_LN3N |
| 15 | MIPI_CSI1_LN3P | 16 | GND |
| 17 | CAM_GPIO21_L | 18 | GPIO45&MCLK_L |
| 19 | GND | 20 | CAM_I2C_SCL1_0 |
| 21 | CAM_I2C_SDA1_0 | 22 | VDD_3V3_CAM2 |
机械尺寸

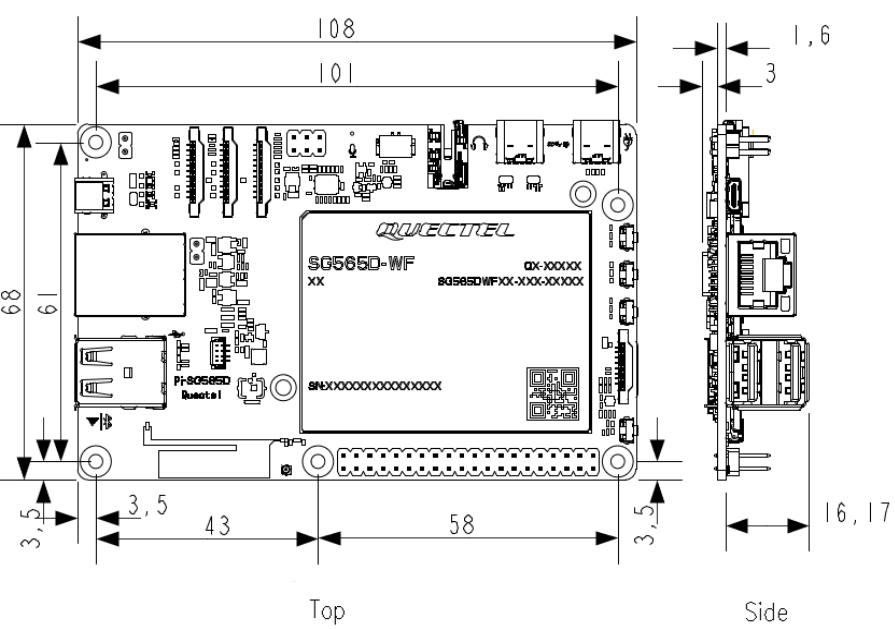

本节描述产品的机械尺寸，所有的尺寸单位为mm。所有未标注公差的尺寸，公差为 +0.10/-0.15。
电气特性
绝对最大额定值
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| USB Type-C供电电压 | -0.3 | 20.0 | V |
| 扩展接口数字引脚电压 | -0.3 | 3.6 | V |
注意：超过上述表格体现的使用条件，可能会对产品造成永久性损坏。
电源额定值
产品通过POWER IN Type-C口进行供电，支持USB PD 3.0快充协议。为产品供电的电源适配器需能提供9 V/ 3 A或5 V/5 A以上的输出能力。
数字逻辑电平特性
2 × 20-pin I/O要求（单位：V）
| 参数 | 描述 | 最小值 | 最大值 |
|---|---|---|---|
| VIH | 输入高电平 | 2.81 | 3.30 |
| VIL | 输入低电平 | 0 | 0.66 |
| VOH | 输出高电平 | 3.00 | 3.30 |
| VOL | 输出低电平 | 0 | 0.30 |
静电防护
由于人体静电、微电子间带电摩擦等产生的静电会通过各种途径放电给产品，并可能对产品造成一定的损坏，因此应重视静电防护并采取合理的静电防护措施。例如：在研发、生产、组装和测试等过程中，佩戴防静电手套；设计产品时，在电路接口处和其他易受静电放电影响的点位增加防静电保护器件。
ESD耐受电压（温度：25~30 ℃，湿度：40 ±5 %；单位：kV）。
| 测试点 | 接触放电 | 空气放电 |
|---|---|---|
| VBUS和GND | ±5 | ±10 |
| 其他接口 | ±0.5 | ±1 |
工作和存储温度
工作和存储温度（单位：℃）
| 参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 正常工作温度 | -20 | +25 | +70 |
| 存储温度 | -40 | - | +85 |
