快速入门

2025-11-28

开箱准备

本章以 Quectel Pi H1开发套件为基础，讲解如何快速入门Quectel Pi H1单板电脑。

产品实物

产品俯视图和底视图

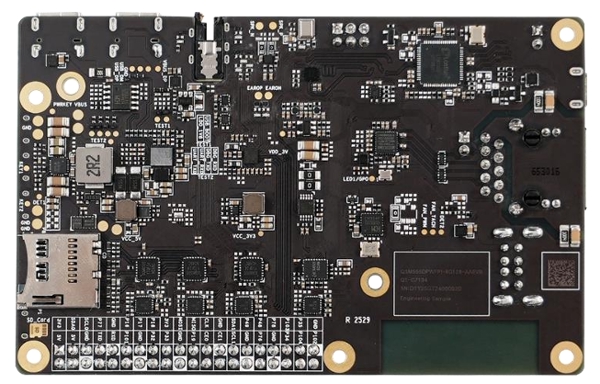

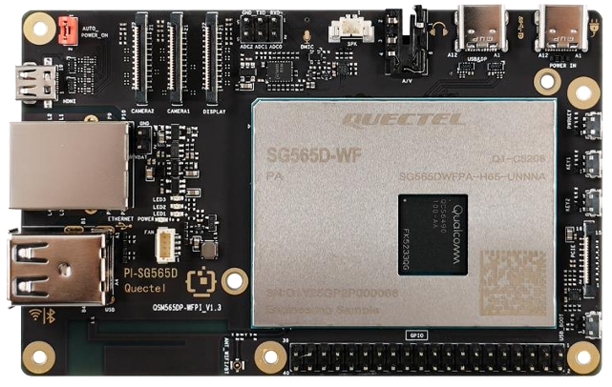

image-20251030173916369 image-20251030173942597

所需配件

  • 全套 Quectel Pi H1开发套件（按“套件清单”核对无缺失）。

  • 支持 5V/5A、9V/3A 或 PD 快充协议的电源适配器。

  • 支持 USB-C DP 或 HDMI 的显示器（分辨率建议 1080P 及以上）。

  • USB 键盘+鼠标（有线/无线均可，需接入单板电脑的 USB 口）。

  • 可联网的路由器（用于单板电脑联网调试）。

注意事项

  • 硬件使用规范（避免损坏）

    • 请使用套件自带的 USB-A 电源线（5A），禁止使用低于 3A 电流的电源（如手机充电器），否则可能导致单板供电不足、频繁死机；若需外接大功率模块（如电机），需单独为模块供电，禁止通过单板 USB 口或 GPIO 口取电（避免过载烧板）。

    • 插拔配件（如摄像头排线、网线）时必须先断开单板电源，带电插拔可能烧毁接口芯片；USB&DP 接口仅支持 DP 显示+供电输出，不可给单板电脑供电。

    • 工作温度： -20 ~ +70 °C，禁止在高温（如阳光直射）、潮湿（湿度＞80%）或多尘环境中使用；操作前先触摸金属物体释放静电，避免用手直接接触单板上的芯片引脚。

  • 系统与软件注意事项

    • 仅支持官方提供的系统镜像，禁止刷入其他单板（如树莓派）的镜像，否则会出现驱动不兼容、无法启动等问题；
    • 若需自定义系统，需使用 Yocto Linux SDK 进行开发，确保内核版本、驱动模块与Quectel Pi H1匹配。
    • 禁止修改/boot分区下的核心配置文件（如 config.txt），误修改可能导致系统无法启动（建议修改前备份该文件）；
    • 安装软件时优先使用apt命令从官方源下载，避免安装未知来源的 DEB 包，防止系统中毒或崩溃。

硬件连接

⚠️ 警告:连接过程中请先断开所有电源，避免带电插拔接口导致硬件损坏！

Quectel Pi H1单板电脑出厂默认搭载 Debian 13 系统镜像，因此无需再次烧录镜像。仅需按照如下步骤操作即可：

显示连接

  • 方案1（高清）：将 USB-C DP 显示线一端接入单板电脑的 USB&DP 接口，另一端接入显示器的 USB-C 接口。

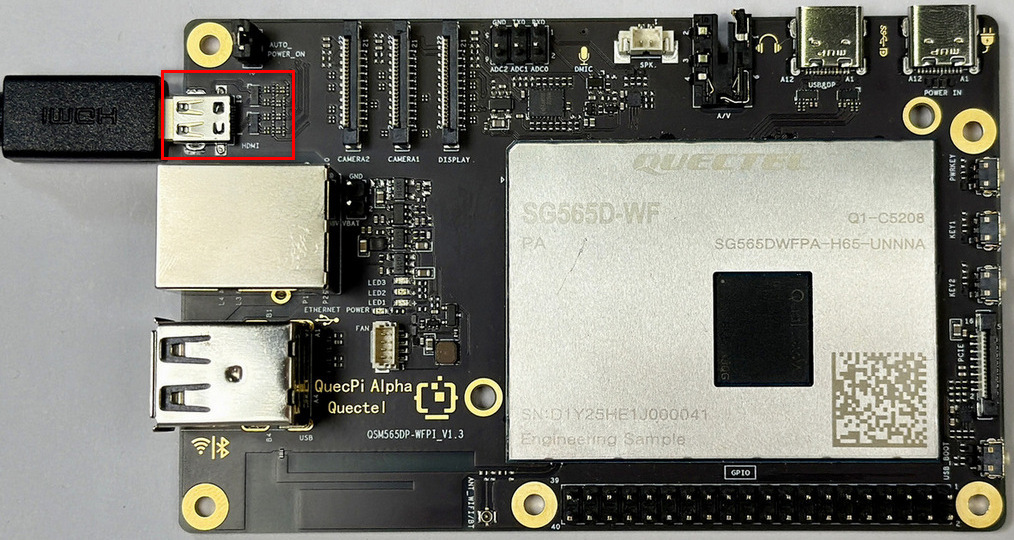

  • 方案2（兼容）：将 HDMI 线一端接入单板电脑的 HDMI 接口，另一端接入显示器的 HDMI 接口。

外设连接

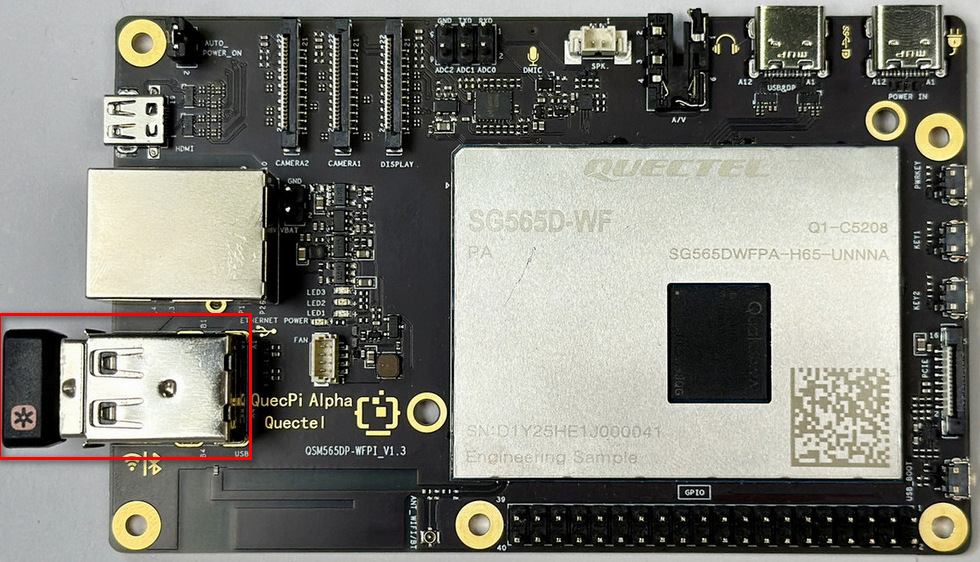

将 USB 键盘、鼠标接入单板电脑的两个 USB-A 接口上；若用无线键鼠，将接收器插入 USB 口即可。

网络连接

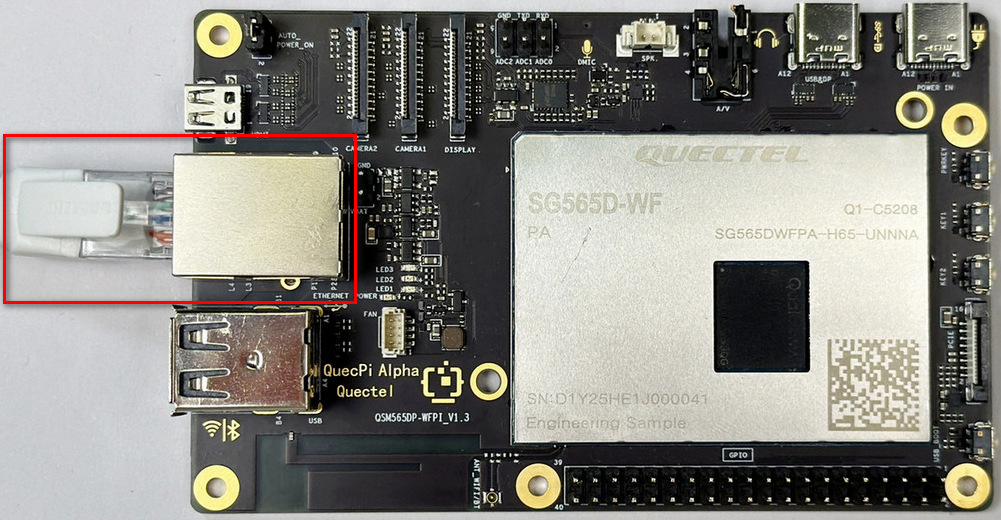

用网线连接单板电脑网口和路由器的 LAN 口即可。

跳线帽连接

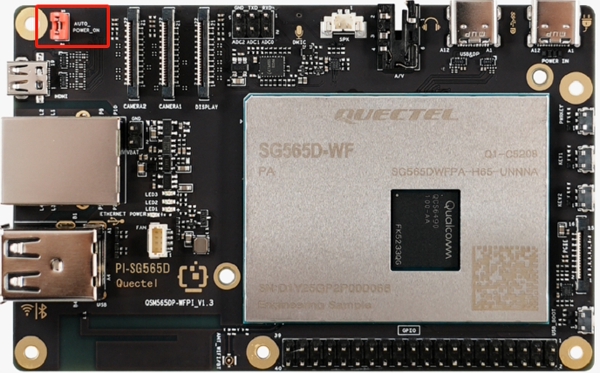

单板电脑左上角标有AUTO_POWER_ON丝印的排针，确保已经用跳线帽短接。

供电连接

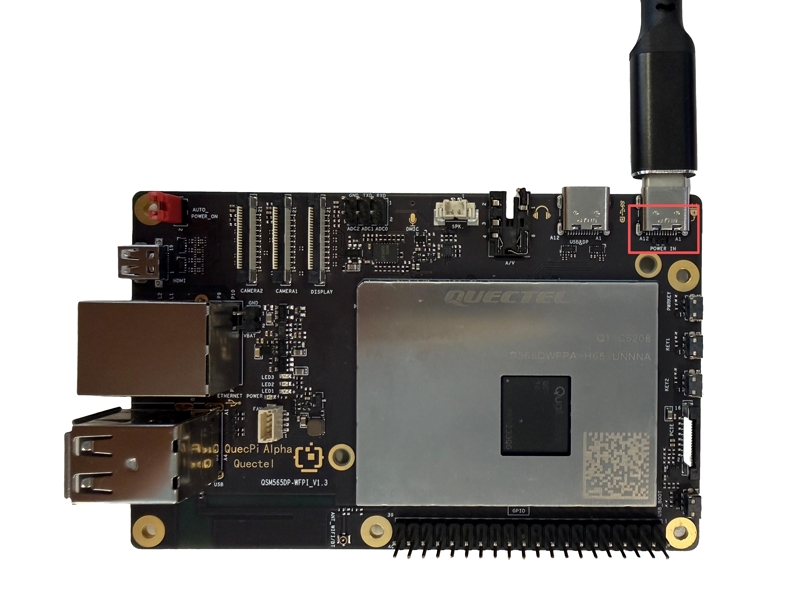

最后将 USB-A 电源线的 USB-A 端接入电源适配器，USB-C 端接入单板电脑的电源口（通常标注POWER IN）。

散热器安装

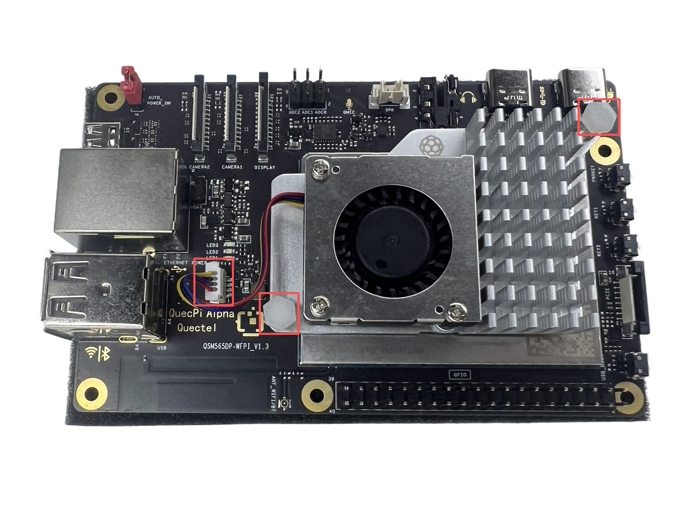

先将散热器的排线插入单板电脑的FAN插槽中，然后将散热器上的两端固定在单板电脑预留的插孔中。

（注：散热器不包含在开发套件中，推荐使用树莓派5代官方原装散热器）

系统启动

启动系统

⚠️ 若前面硬件连接时，没有将标有AUTO_POWER_ON丝印的排针使用跳线帽短接，则需要先长按单板电脑右侧的PWRKEY按钮，再接通电源，直到系统启动。

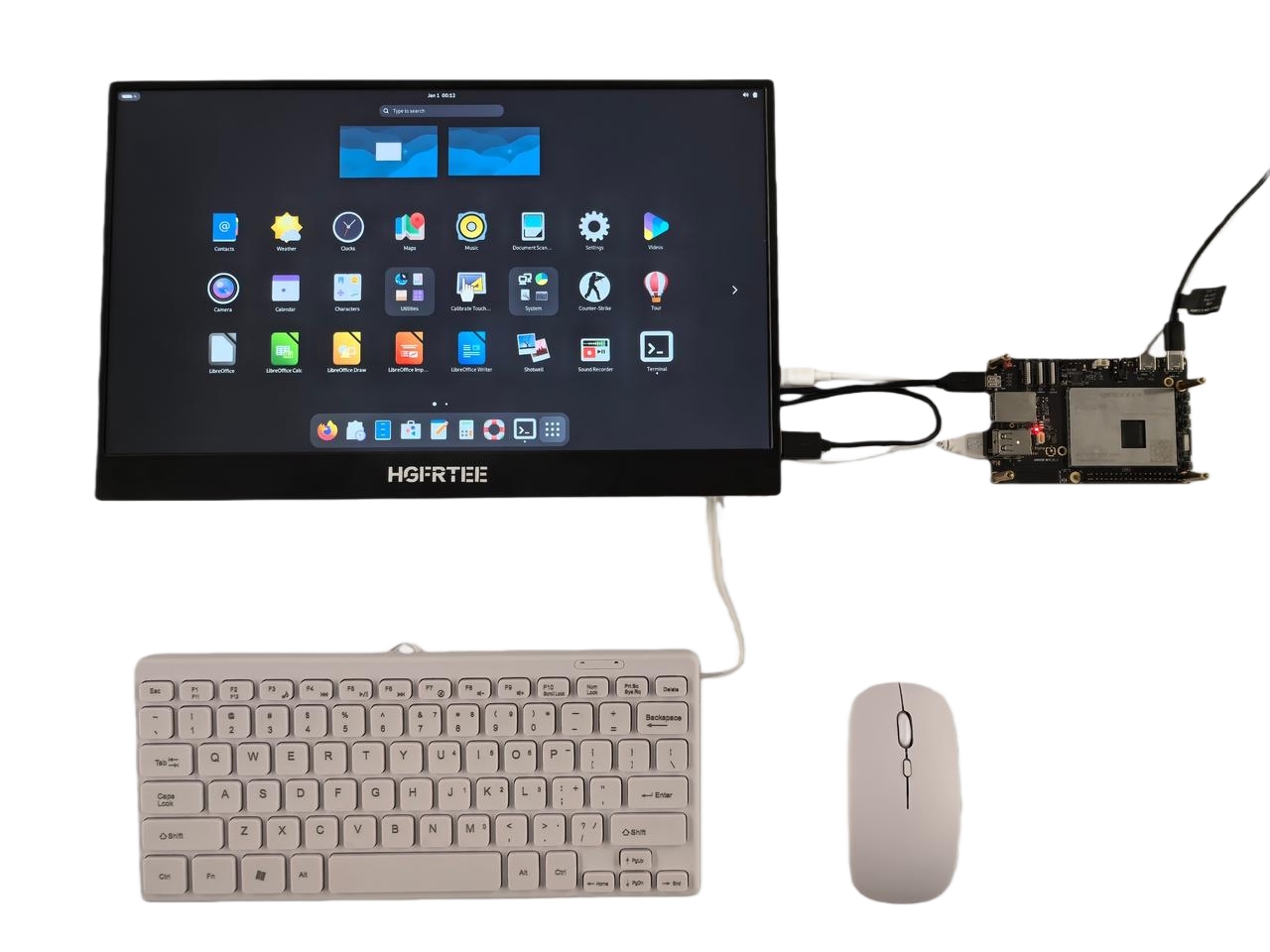

  • 打开显示器电源，确认显示器输入源已切换到对应的接口（如 USB-C 或 HDMI）。
  • 接通单板电源（插好电源线），此时单板电脑的电源灯（通常为红色）会常亮，系统灯（通常为绿色）会闪烁，表明系统正在启动。
  • 等待约 1-2 分钟，显示器将显示系统登录界面。

系统登陆

默认的用户名为pi，密码为quecpi。

系统更新

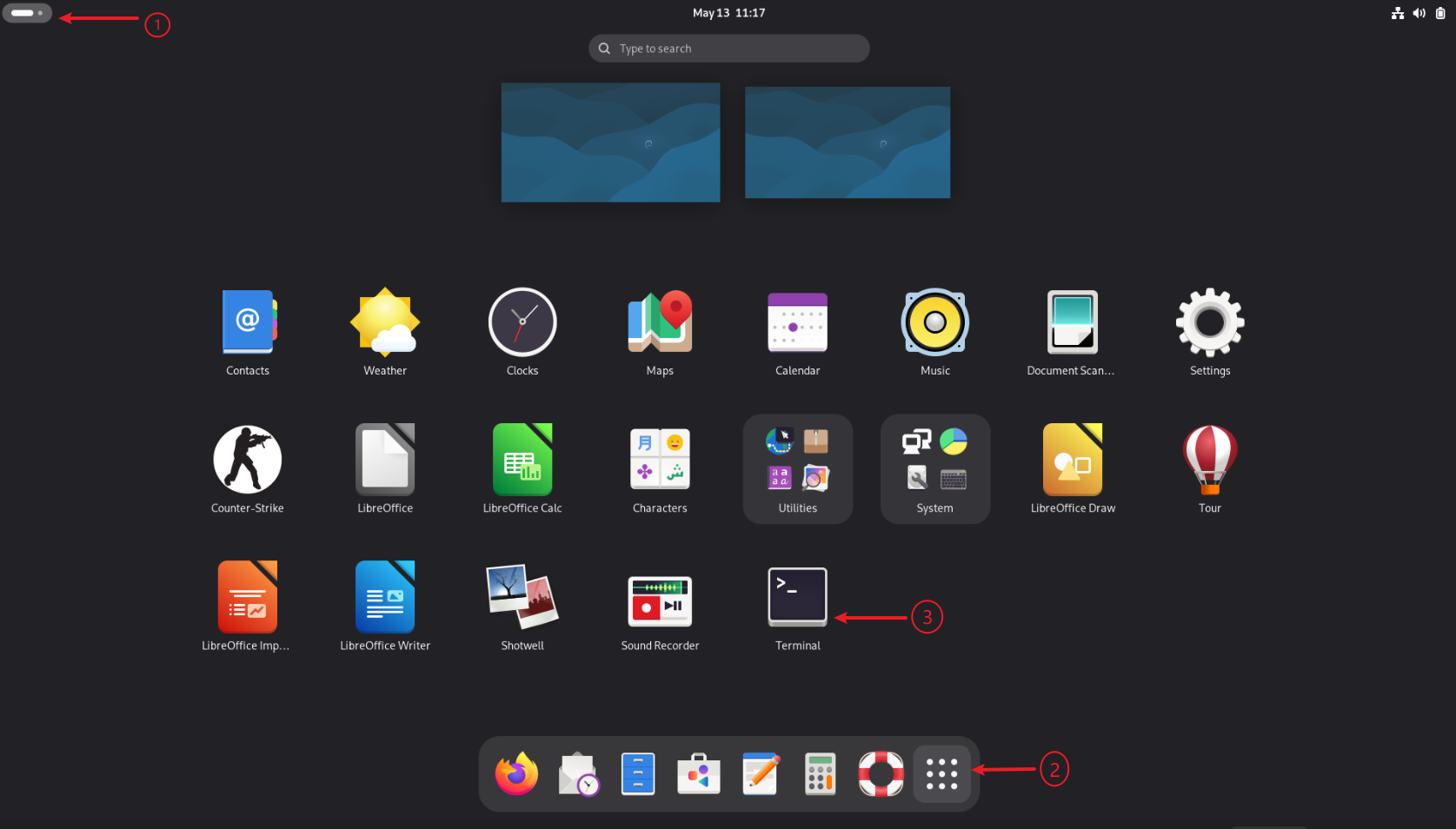

打开终端（快捷键 Ctrl+Alt+T），输入以下命令更新系统（确保网络已通）：

sudo apt update && sudo apt upgrade -y

‼️若系统无法正常启动，请重刷系统镜像

基础配置

功能验证

启动完成后，快速验证核心配件是否正常工作：

  • 显示验证：确认显示器能清晰显示桌面，拖动窗口无卡顿、无花屏；
  • 网络验证：打开浏览器，输入任意网址（如 www.baidu.com/www.google.com），或在终端输入ping 8.8.8.8（测试通外网），若有数据包返回则网络正常；
  • USB外设验证：用键盘输入字符、鼠标拖动窗口，确认键鼠响应正常。

区域设置

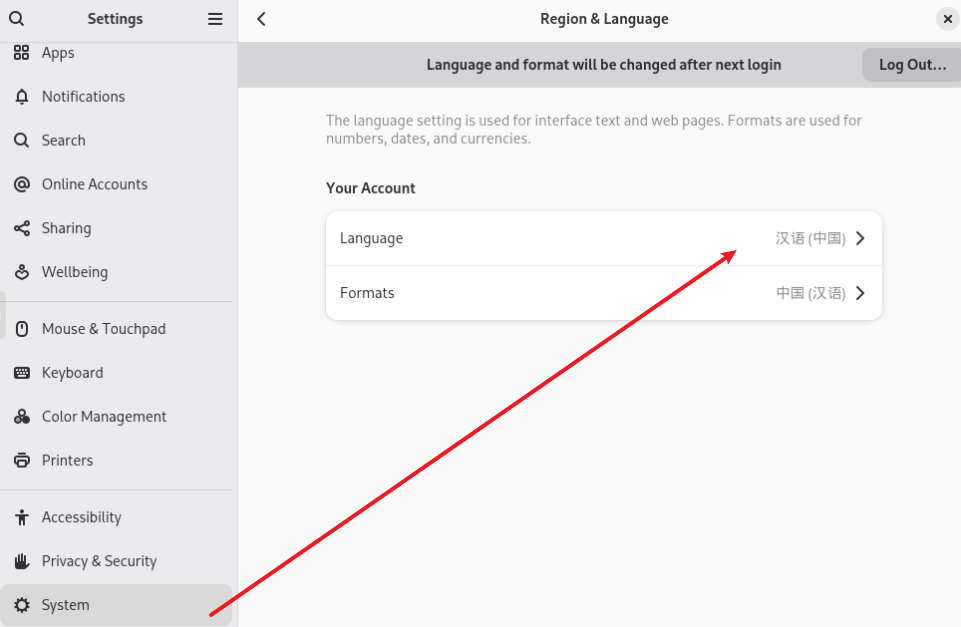

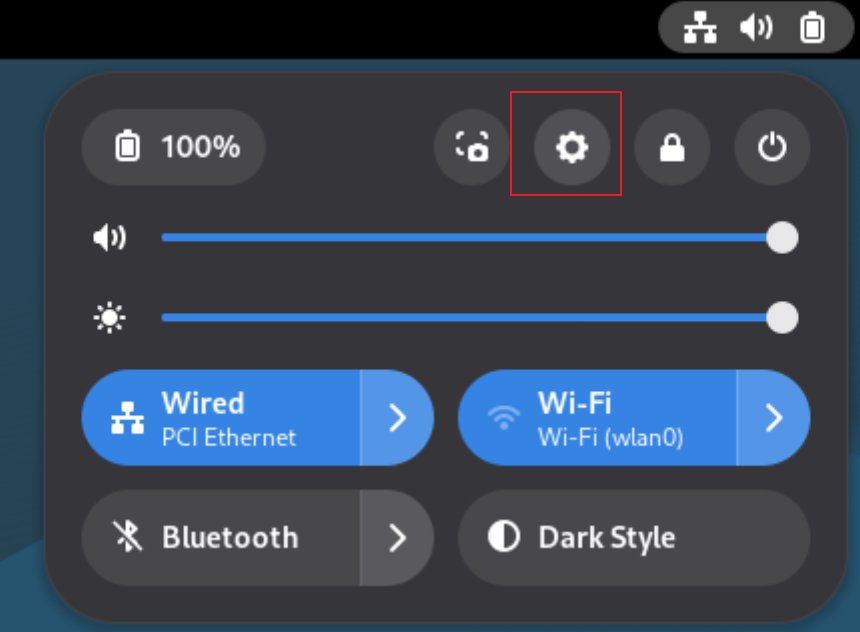

  • 系统语言：打开设置配置中文显示，设置好后重新登陆即可生效。
image-20251030165658517

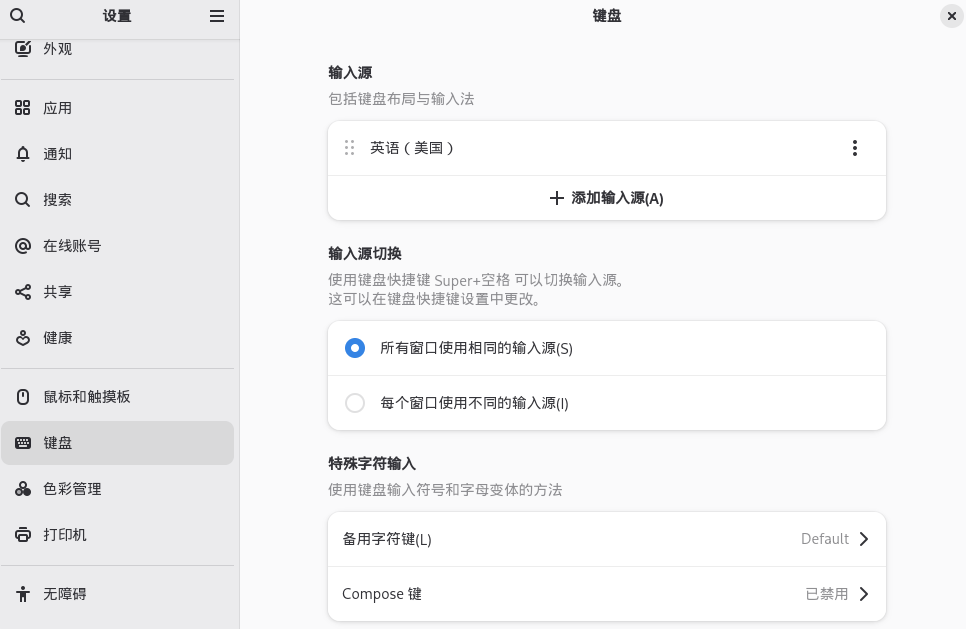

  • 输入法及键盘布局：使用系统默认配置即可
image-20251030172026557

网络设置

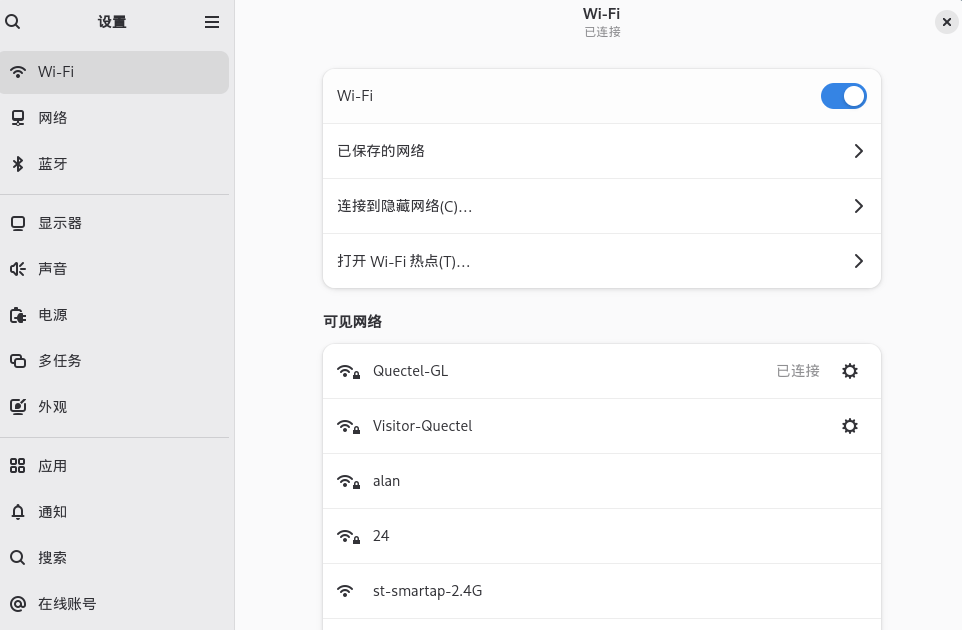

根据 Wi-Fi 名称输入密码连接。

​

串口控制台

硬件连接

⚠️使用 USB 串口数据线和单板电脑进行串口登录时，请确保引脚连接正确，接错引脚可能会导致主板硬件损坏。

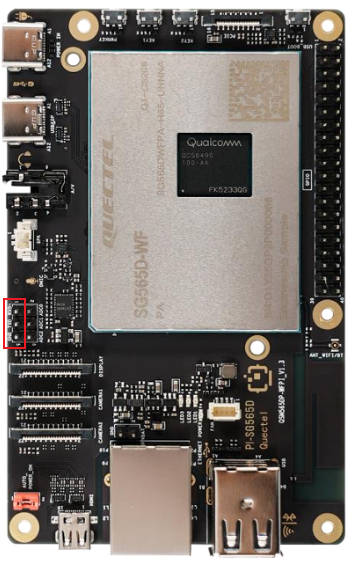

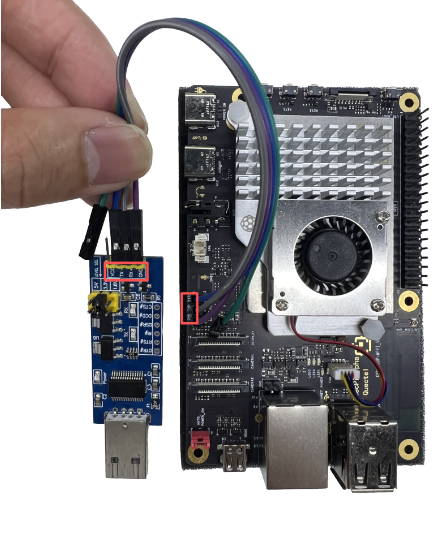

​ image-20251031103814248

  • 连接方式

    • Quectel Pi H1单板电脑 的 GND 引脚连接 USB 串口数据线的 GND 引脚
    • Quectel Pi H1单板电脑 的 DBG_TXD 引脚连接 USB 串口数据线的 RXD 引脚
    • Quectel Pi H1单板电脑 的 DBG_RXD 引脚连接 USB 串口数据线的 TXD 引脚

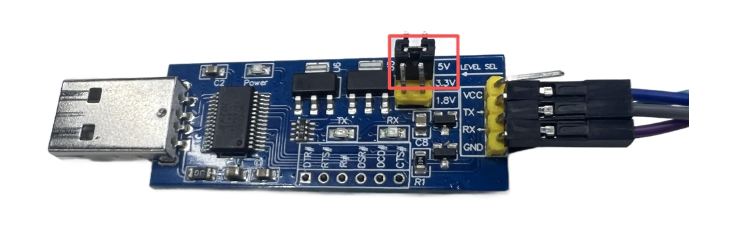

  • 使用跳线帽在USB转TTL串口小板上选择3.3V电源

串口登录

前提：系统必须要先安装CH340驱动，要不然无法识别串口。

推荐使用 PuTTY 软件进行串口连接。

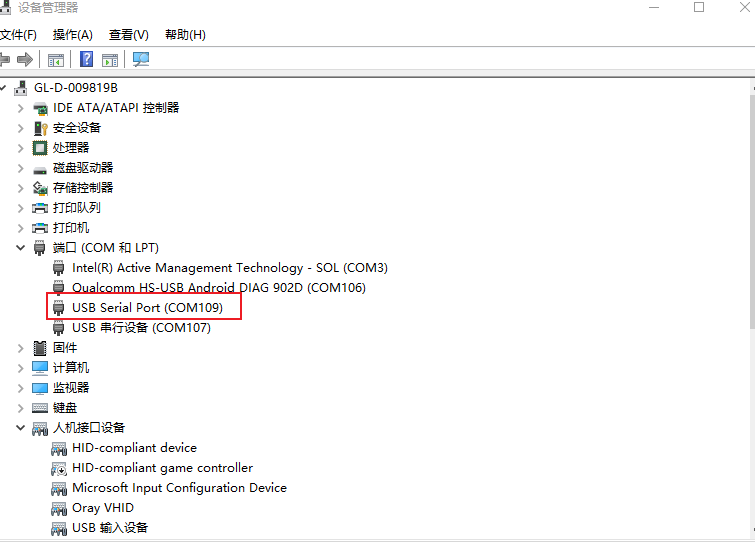

1.打开设备管理器查看串口。

image-20251101173133135

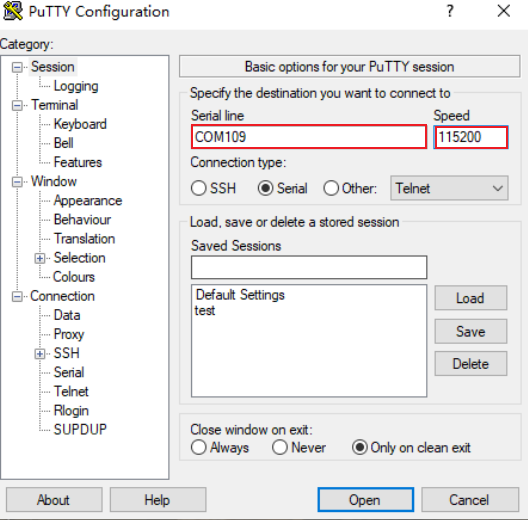

2.双击打开PuTTY，配置USB串口并设置波特率为115200，然后点击open。

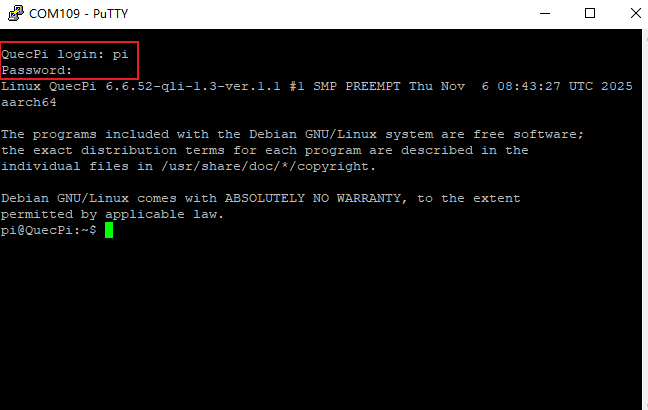

3.在终端输入系统的用户名和密码进行登陆（终端输入密码不会显示出来，输入完密码按回车登陆）。

image-20251101180334693

4.登陆成功后，即可通过串口查看日志及运行命令进行调试 。

用途

串口控制台主要用于通过串口连接查看系统日志、运行命令进行调试，以及在图形界面不可用时作为系统访问的备用方式。它是嵌入式Linux系统开发和维护的重要工具，特别适用于底层调试和故障排查。

HelloWorld

搭建开发环境

登录到Quectel Pi H1的Debian 系统后，打开终端窗口，输入以下命令并回车，安装必要的开发环境：

sudo apt update && sudo apt install vim gawk gcc g++ build-essential chrpath socat wget diffstat file unzip tar locales zstd debianutils iputils-ping cpio python3 python3-pip net-tools git make cmake

编译与运行 helloworld

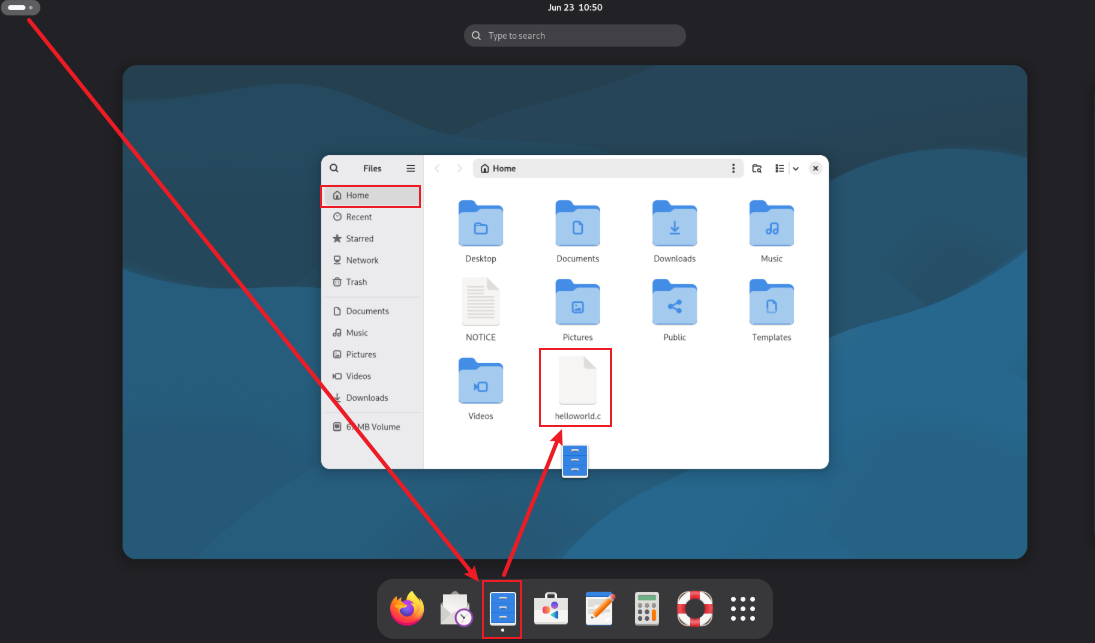

1.在~/Desktop目录下创建helloworld.c文件。

2.复制以下代码段，粘贴在helloworld.c文件内：

#include <stdio.h>
int main(void)
{
    printf("hello world\r\n");
    return 0;
}

3.执行以下命令，编译代码：

cd ~/Desktop
gcc helloworld.c -o helloworld

4.执行以下命令，运行 helloworld 程序：

./helloworld

5.程序运行结果打印：

pi@QuecPi:~/Desktop$ ./helloworld
pi@QuecPi:~/Desktop$ hello world
pi@QuecPi:~/Desktop$

交叉编译

交叉编译是在一种平台（如 x86 PC）上，生成可以在另一种不同体系结构的平台（如 ARM 嵌入式设备）上运行的可执行程序。

准备工作

  • 一台32/64位主机计算机，用于编译代码。
  • 一块Quectel Pi H1开发板，用于运行可执行程序。

以64位计算机为例，在主机上执行如下步骤：

安装ARM64工具链

sudo apt update
sudo apt install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu

验证安装

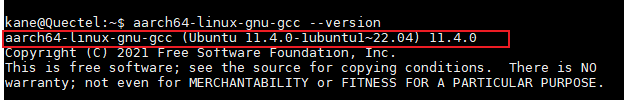

aarch64-linux-gnu-gcc --version


创建代码文件

kane@Quectel:~$ touch  hello.c
kane@Quectel:~$ sudo vim hello.c

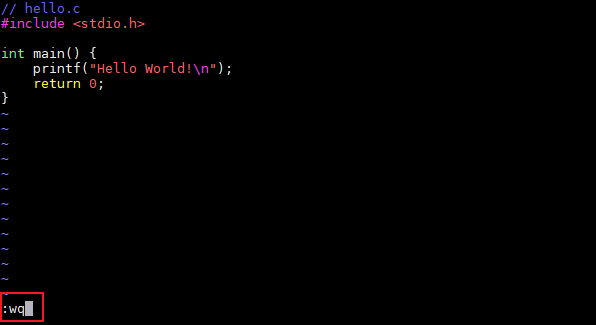

按下ESC + i，输入下面代码，然后再按下ESC + "shift + : " ,在命令台输入“wq+Enter”保存退出。

#include <stdio.h>
int main() {
    printf("Hello World!\n");
    return 0;
}

编译代码文件

aarch64-linux-gnu-gcc -o 生成编译文件名 原文件名
例：aarch64-linux-gnu-gcc -o hello_arm64 hello.c

检查文件架构

file 文件名

编译成功如下所示：


上传编译文件

将主机上的编译文件下载到本地，然后在windows控制台通过SCP命令上传编译文件至Quectel Pi H1开发板。

#注：主机编译文件的存放路径不要使用中文

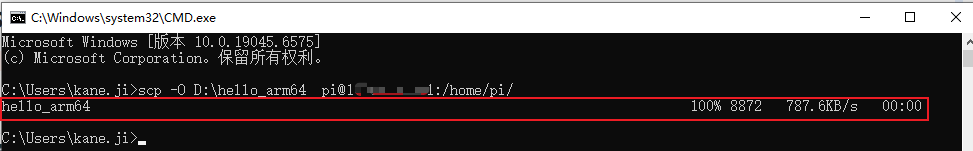

scp -O /本地/文件.txt username@远程IP:/目标路径/
例：scp -O D:\hello_arm64 pi@192.168.x.x:/home/pi

运行编译文件

在Quectel Pi H1开发板终端上为编译文件设置权限并执行。

sudo chmod 777 文件名


用途

HelloWorld程序主要用于验证开发环境搭建是否成功，通过编写、编译和运行一个简单的C语言程序来测试系统的基本功能，包括编译器、运行时环境等是否正常工作，是嵌入式开发入门的基础实践。
