FGM842D 开发指南
模块概述
FGM842D 是移远推出的高端 MCU Wi-Fi 和蓝牙模块系列。它配备高性能处理器(ARM968,最高频率达 160 MHz),支持 IEEE 802.11b/g/n 协议和 BLE 5.2。该模块内置 288 KB RAM 和 2 MB Flash,确保高效性能。

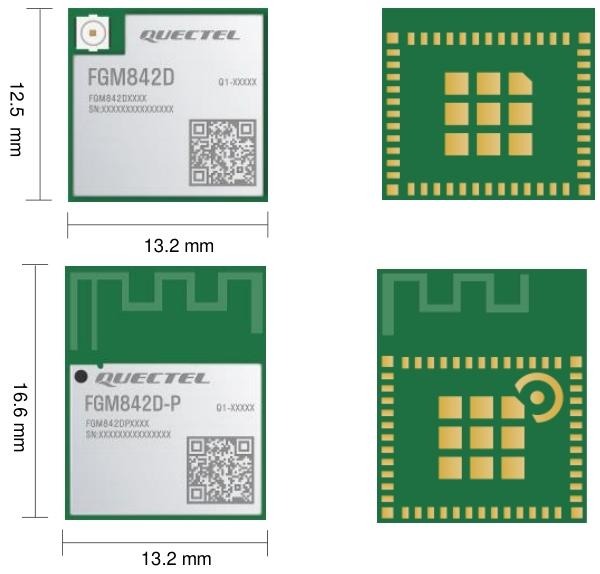

该模块采用 LGA 封装形式,具有超紧凑的封装尺寸,优化了终端产品的尺寸和成本,并兼容多种设计。
该模块符合 WPA-PSK、WPA2-PSK 和 WPA3-SAE 安全标准,支持 TRNG(真随机数生成器)和 AES-128 加密算法,并支持安全固件和 Flash 加密。
该模块默认支持 UART 和 GPIO 接口,并在 QuecOpen® 解决方案中支持 SPI、I2C、ADC 和 PWM 功能,以及多种低功耗模式和保活机制,为智能家居和工业物联网等应用提供灵活性和多样性。
该模块支持 QuecOpen® 解决方案和标准 AT 命令,具有紧凑的协议,并能实现高效的产品开发。
关键特性
- Wi-Fi 4 模块,单频段(2.4 GHz)Wi-Fi,1 x 1 天线
- 蓝牙低功耗(BLE 5.2)
- 内置 288KB RAM 和 2MB Flash
- 在 QuecOpen® 解决方案中支持最多 19 个 GPIO,用于 SPI、I2C、ADC、PWM 接口
- RF 同轴连接器、引脚天线接口、PCB 天线(可选)
- 宽工作温度范围:-40°C 至 +105°C
| 特性 | FGM842D | FGM842D-P | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WLAN 协议 | IEEE 802.11b/g/n | IEEE 802.11b/g/n | |||||||||||||||||||||||||||||||||||
| Wi-Fi 频段 | 2.4 GHz | 2.4 GHz | |||||||||||||||||||||||||||||||||||
| Wi-Fi 调制模式 | DSSS / CCK / BPSK / QPSK / 16QAM / 64QAM | DSSS / CCK / BPSK / QPSK / 16QAM / 64QAM | |||||||||||||||||||||||||||||||||||
| Wi-Fi 工作模式 | AP / STA | AP / STA | |||||||||||||||||||||||||||||||||||
| 蓝牙协议 | BLE 5.2 | BLE 5.2 | |||||||||||||||||||||||||||||||||||
| 加密 | WPA-PSK / WPA2-PSK / WPA3-SAE / AES-128 / TRNG | WPA-PSK / WPA2-PSK / WPA3-SAE / AES-128 / TRNG | |||||||||||||||||||||||||||||||||||
| 互联网协议 | IPv4, IPv6 | IPv4, IPv6 | |||||||||||||||||||||||||||||||||||
| 内核 | ARM968 (最高 160 MHz) | ARM968 (最高 160 MHz) | |||||||||||||||||||||||||||||||||||
| RAM | 288 KB | 288 KB | |||||||||||||||||||||||||||||||||||
| Flash | 2 MB | 2 MB | |||||||||||||||||||||||||||||||||||
| 尺寸 | 12.5 mm × 13.2 mm × 1.8 mm | 16.6 mm × 13.2 mm × 1.8 mm | |||||||||||||||||||||||||||||||||||
| 重量 | 约 1.05 g | 约 1.14 g | |||||||||||||||||||||||||||||||||||
| 温度范围 | |||||||||||||||||||||||||||||||||||||
| 工作温度 | -40 °C 至 +105 °C | -40 °C 至 +105 °C | |||||||||||||||||||||||||||||||||||
| 存储温度 | -45 °C 至 +115 °C | -45 °C 至 +115 °C | |||||||||||||||||||||||||||||||||||
| 认证 | |||||||||||||||||||||||||||||||||||||
| 监管 | 欧洲:CE 美国:FCC 加拿大:IC 中国:SRRC 澳大利亚 / 新西兰:RCM |
欧洲:CE 美国:FCC 加拿大:IC 中国:SRRC 澳大利亚 / 新西兰:RCM |
|||||||||||||||||||||||||||||||||||
| 接口 | |||||||||||||||||||||||||||||||||||||
| 主要 I/O | UART / GPIO / SPI / I2C / ADC / PWM | UART / GPIO / SPI / I2C / ADC / PWM | |||||||||||||||||||||||||||||||||||
| 其他接口 | × 1 RF 同轴连接器或引脚天线接口(可选) | × 1 PCB 天线 | |||||||||||||||||||||||||||||||||||
| 电源电压 | 3.0 V – 3.6 V,典型 3.3 V | 3.0 V – 3.6 V,典型 3.3 V | |||||||||||||||||||||||||||||||||||
| Wi-Fi 性能 (2.4 GHz) | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
| 蓝牙性能 | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
| 型号 | 订购代码 | 尺寸 | 天线 | 开发板(仅用于调试) |
|---|---|---|---|---|
| FGM842D | FGM842DAAMD-3X-02 | 12.5mm×13.2mm×1.8mm | RF 同轴连接器 | FGM842DAATB-3X-02 |
| FGM842D | FGM842DAAMD-0L-02 | 12.5mm×13.2mm×1.8mm | 引脚天线接口 | FGM842DAATB-0L-02 |
| FGM842D-P | FGM842DPAAMD-0P-02 | 16.6mm×13.2mm×1.8mm | PCB 天线 | FGM842DPAATB-0P-02 |
快速入门资源
文档与指南
| 资源 | 描述 | 链接 |
|---|---|---|
| TE-B 用户指南 | 硬件设置和引脚配置指南 | 查看指南 |
| QuecPlatform 使用指南 | 开发环境设置教程 | QuecPlatform |
| 下载指南 | 固件刷写说明 | 刷写教程 |
| 硬件设计指南 | PCB 设计和天线放置指南 | 硬件设计 |
代码与开发
| 资源 | 描述 | 链接 |
|---|---|---|
| 源代码 | 包含示例和驱动的完整 SDK | GitHub 仓库 |
| QuecOpen 开发快速入门 | 自定义应用开发教程 | QuecOpen(SDK) 指南 |
| RTOS 开发指南 | 实时操作系统集成和编程指南 | RTOS_QuecOpen(SDK) |
| Wi-Fi 开发指南 | Wi-Fi API 指南和演示 | Wi-Fi_QuecOpen(SDK) |
| BLE 开发指南 | BLE API 指南和演示 | BLE_QuecOpen(SDK) |
| 通用 API 开发指南 | 通用 API 指南和演示 | General_API_QuecOpen(SDK) |
| 外围接口开发指南 | 外围 API 指南和演示 | Peripheral_API_QuecOpen(SDK) |
视频资源
| 资源 | 描述 | 链接 |
|---|---|---|
| 开箱视频 | 模块开箱和开发环境设置 | 开箱视频 |
| 功耗分析 | 低功耗测试演示 | 功耗演示 |
技术资源
软件资源
| 类别 | 包 | 描述 | 链接 |
|---|---|---|---|
| 工具 | Flash 工具 | 固件编程实用工具 | BKFIL |
| 固件 | 最新固件 | 生产固件发布 | AT 固件 |
