QuecOpen^® 快速入门指南

简介

移远通信 FCM242D 和 FGM842D 系列模块支持 QuecOpen^® 方案。QuecOpen^® 是基于 RTOS 系统的嵌入式开发平台，旨在简化物联网应用的设计与开发。

本手册适用于基于 SDK 构建环境的 QuecOpen^® 方案，是 FCM242D 和 FGM842D 系列模块的快速入门指南。内容涵盖 SDK 目录结构、编译环境搭建、应用开发与编译、固件烧录及 Linux 下常见编译错误。

SDK 目录结构

不同版本的 QuecOpen SDK 目录结构可能略有差异，但功能保持一致。下表以 Windows 和 Linux 操作系统为例，展示了典型的 SDK 目录结构：

工程编译环境搭建

gcc-arm-none-eabi 是 ARM 裸机系统的 GCC 工具链，为模块的项目编译工具链。SDK 支持在 Linux 和 Windows 操作系统下编译。gcc-arm-none-eabi 工具链、CMake 及 MinGW（仅 Windows 需用）已集成在 SDK 的 ql_tools 目录下，可自动解压使用。推荐 Linux 发行版为 Ubuntu 16.04 及以上，Windows 10 及以上版本。此外需安装 Python 3 及以上版本，并添加至系统环境变量。

项目编译时，仅支持 SDK 集成的 gcc-arm-none-eabi 工具链，不支持系统自带的 gcc-arm-none-eabi 工具链。

若 SDK 中 gcc-arm-none-eabi 工具链自动解压安装失败，可按如下方式手动解压安装：

1. 打开 Linux 终端，进入 ql_tools/toolchain 目录，执行如下命令解压工具链（如已解压可跳过）：

   tar -vxf gcc-arm-none-eabi-5_4-2016q3.tar.bz2




2. 执行如下命令，打开环境变量配置文件：

   sudo vim ~/.bashrc




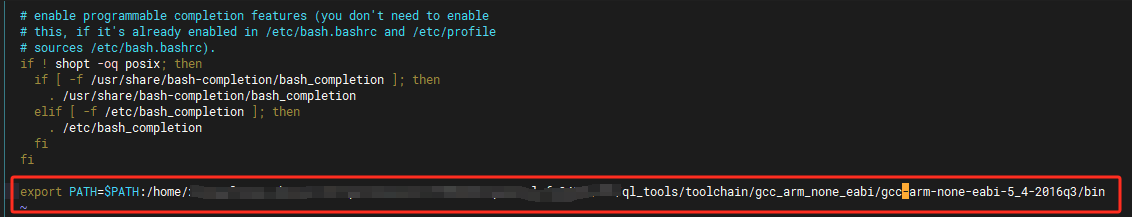

3. 在配置文件末尾添加环境变量（请根据实际路径填写，图中路径仅供参考）：

   export PATH=$PATH:/home/xxx/ql_tools/toolchain/gcc_arm_none_eabi/gcc-arm-none-eabi-5_4-2016q3/bin




4. 保存并关闭配置文件，在终端执行如下命令使配置立即生效，至此编译环境搭建完成：

   source ~/.bashrc




应用开发

创建应用目录

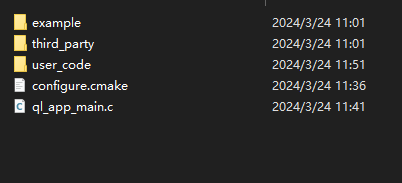

1. 在 QuecOpen SDK 的 ql_application 目录下创建用户文件夹（用于存放源码和头文件），如 user_code 文件夹。

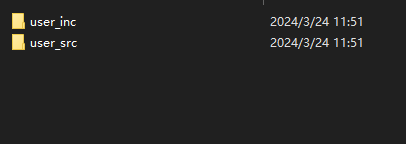

2. 在 user_code 文件夹下分别创建 user_inc 和 user_src 文件夹，分别用于存放头文件和源文件。



应用示例说明

QuecOpen SDK 在 ql_application/example 目录下提供了应用开发参考示例。

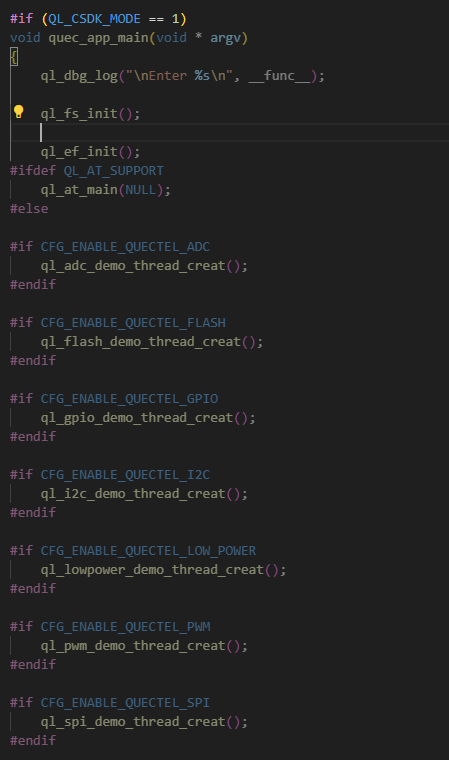

应用入口函数 ql_app_main() 位于 ql_application/ql_app_main.c 文件中。可根据需要在 ql_app_main() 中调用示例程序，用户可参考如下程序逻辑编写自定义代码。

添加用户应用

创建应用线程

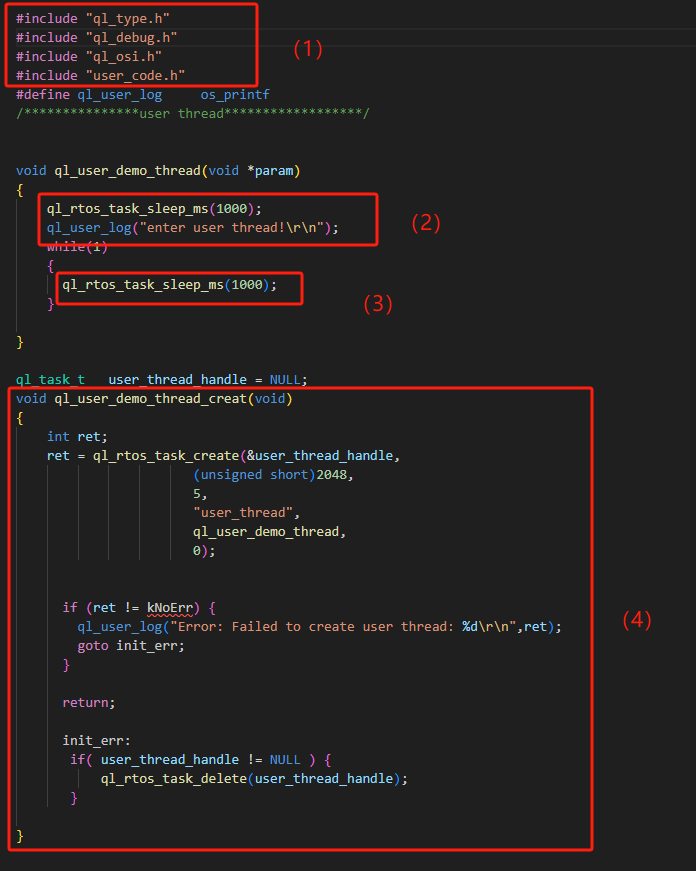

1. 编写 user_code.c 和 user_code.h 文件，分别存放于 user_code/user_src 和 user_code/user_inc 目录。user_code.c 文件编写示例如下：



   上图序号说明：

   1. 添加用户自定义头文件
   2. 初始化配置
   3. 任务处理代码
   4. 任务创建函数

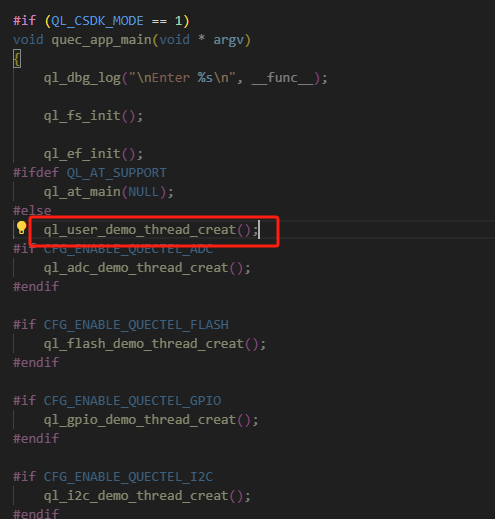

2. 在 ql_app_main() 函数中调用 ql_user_demo_thread_creat()，以创建用户任务。



添加编译文件

为保证编译通过，需将源文件和头文件添加至编译脚本，否则编译时无法找到相关文件。操作步骤如下：

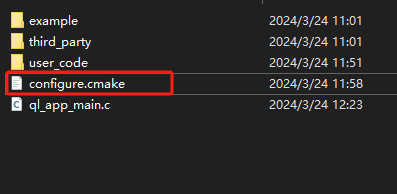

1. 进入 ql_application 目录，打开 configure.cmake 文件。

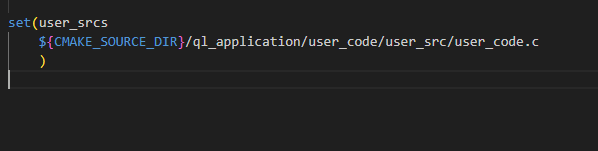

2. 在 configure.cmake 文件中添加如下代码，创建 user_srcs 源文件列表。

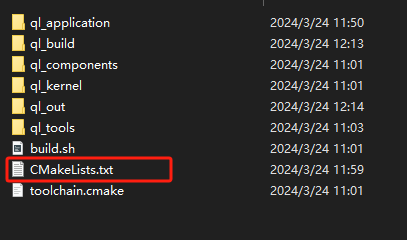

3. 打开 SDK 根目录下的 CMakeLists.txt 文件。

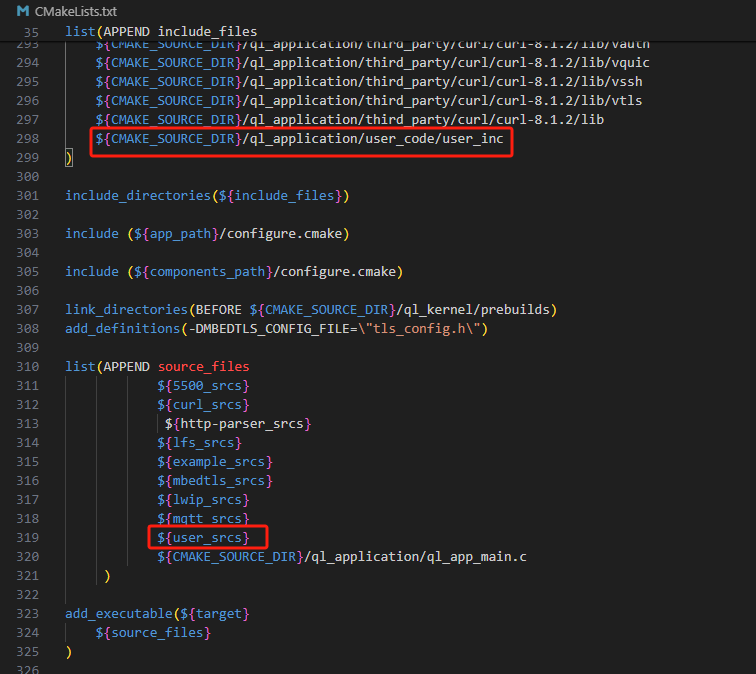

4. 找到 list (APPEND include_files 行，添加用户头文件路径；找到 list (APPEND source_files 行，添加用户源文件路径。具体操作可参考下图红色标记部分。



应用编译

本章以 FCM242D 模块为例，介绍应用编译方法。

编译说明

Linux 系统

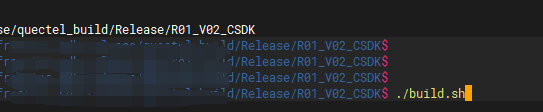

打开 Linux 终端，进入 SDK 根目录，执行如下命令编译应用：

./build.sh

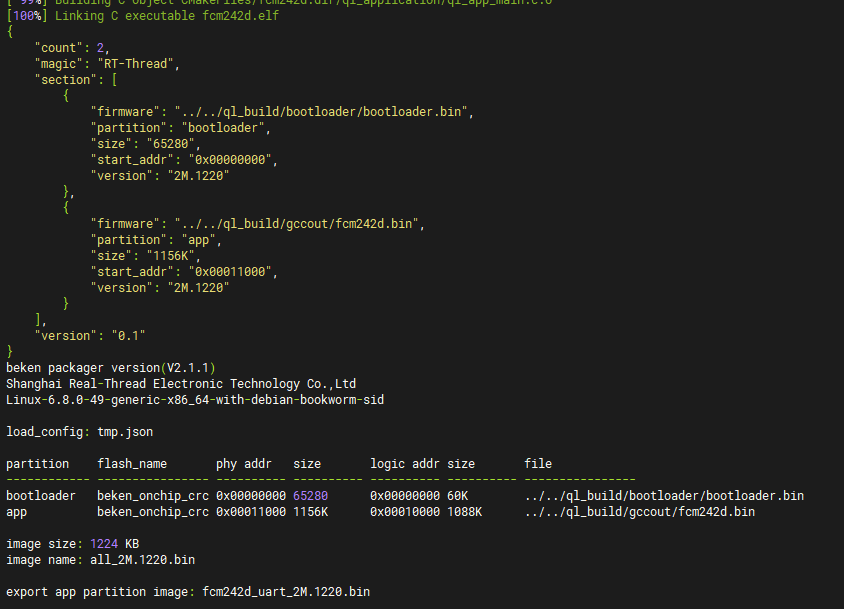

编译成功后界面如下：

Windows 系统

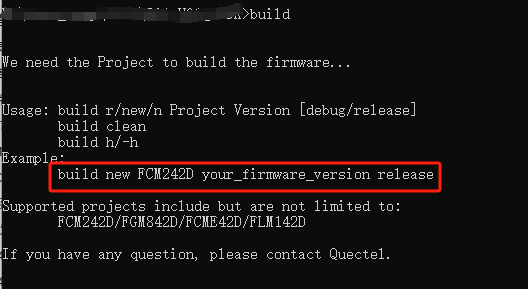

打开 Windows 命令行，进入 SDK 根目录，执行如下命令查看编译选项：

build

随后根据实际需求执行相应编译命令。例如，执行如下命令编译程序：

build new FCM242D your_firmware_version release

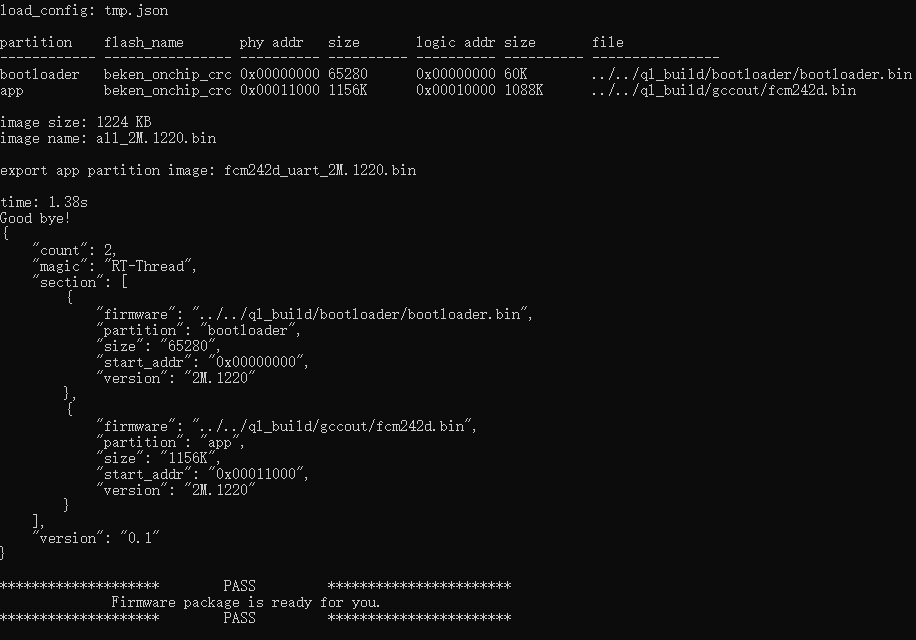

编译成功后界面如下：

编译结果

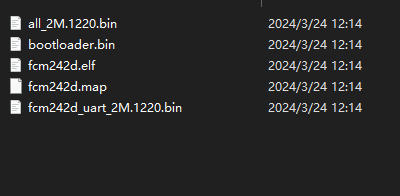

编译生成的文件存放于 ql_out 目录。ql_out 文件夹内容如下：

ql_out 文件夹内主要文件说明：

• all_2M.1220.bin：完整生成的程序固件，通过模块串口烧录
• bootloader.bin：引导程序文件
• fcm242d.elf：Linux 下生成的可执行目标文件
• fcm242d.map：程序映射文件
• fcm242d_uart_2M.1220.bin：实际生成固件（除引导外的完整固件）

清理历史编译文件

每次新编译前，系统会自动清理上次编译生成的文件。

固件烧录

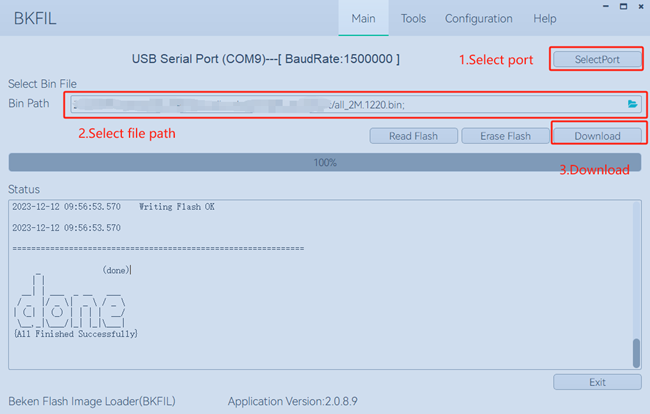

模块支持通过串口使用 BKFIL 工具进行固件烧录（BKFIL 工具及使用方法请联系移远技术支持获取），操作步骤如下：

1. 打开 BKFIL 工具，在主界面点击 SelectPort，选择主串口进行固件烧录。
2. 点击 Bin Path 后的 图标，选择 all_2M.1220.bin 文件。
3. 点击 Download，然后按下模块复位键进行烧录。烧录完成后，若 Status 状态框显示 "done"，则表示烧录成功。

Linux 下常见编译错误

1. 错误信息：“arm-none-eabi-gcc: Command not found”

   出现该错误信息，说明 gcc-arm-none-eabi 工具链未添加到环境变量，或工具链缺少必要的依赖库。

   解决方法如下：

   • 确认已正确安装 gcc-arm-none-eabi 工具链，并已将其路径添加到环境变量，详细步骤请参见第3章。

   • 如果工具链已安装且路径已添加，但仍然出现该错误，说明系统缺少必要的依赖库。此时请执行以下命令以安装缺失的依赖：

     apt install libc6-i386 lsb-core
     apt-get install lib32z1
     apt-get install lib32stdc++6
     apt-get install libstdc++6


2. 错误信息：“arm-none-eabi-gcc: fatal error: -fuse-linker-plugin, but liblto_plugin.so not found”

   出现该错误信息，说明系统未找到 liblto_plugin.so 文件。

   解决方法如下：

   • 将 toolchain/gcc-arm-none-eabi-5_4-2016q3/lib/gcc/arm-none-eabi/5.4.1/ 目录下的 liblto_plugin.so.0.0.0 文件重命名为 liblto_plugin.so。
