FGM842 模块刷写教程

2025-11-14

先决条件

硬件要求

  • 一台带有 USB 端口的计算机
  • FGM842D-TE-B 开发板
  • USB 转 UART 转换器或 MicroUSB 线缆也可以。
  • FGM842D 模块的固件

软件工具

硬件连接

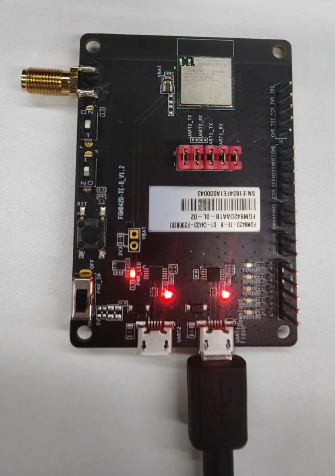

  1. 使用 USB 转 UART 转换器或 MicroUSB 线缆将 FGM842D-TE-B 开发板连接到您的计算机。

    使用 UART1（也用于 AT 命令）和 UART2（用于调试）刷写 FGM842D 模块。连接如下所示：

    image-20250728161548690

  2. 如果尚未安装，请安装 CH340G 驱动程序。

    通常，当您将 USB 转 UART 转换器连接到计算机时，驱动程序会自动安装。如果没有，请从提供的链接下载并安装驱动程序。

  3. 确保 FGM842D 模块已通电并正确连接到开发板。

刷写步骤

  1. 从官方网站下载最新版本的 BKFIL 刷写工具。

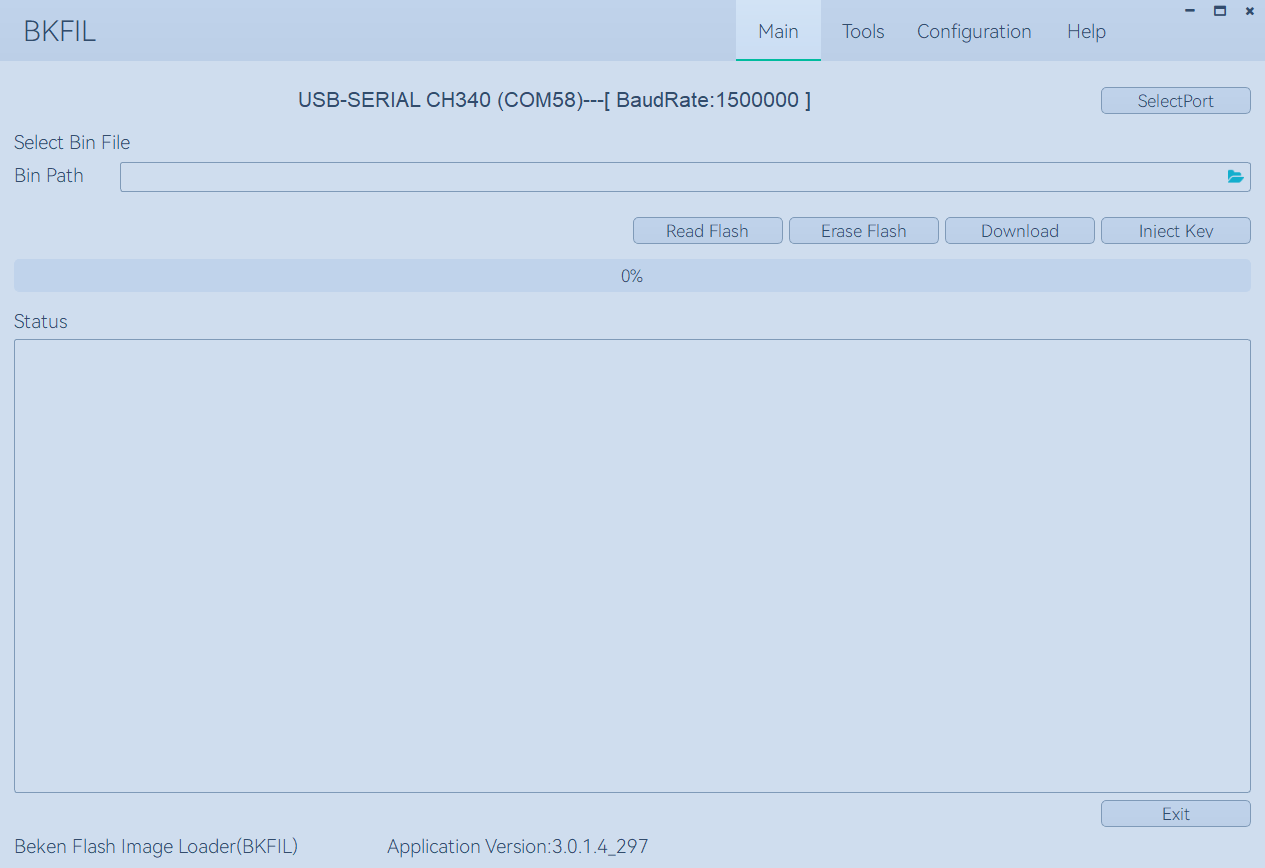

  2. 在您的计算机上打开 BKFIL 工具。
    image-20250728162805481
  3. 在刷写工具中选择固件文件（FGM842D_XXX.bin）。

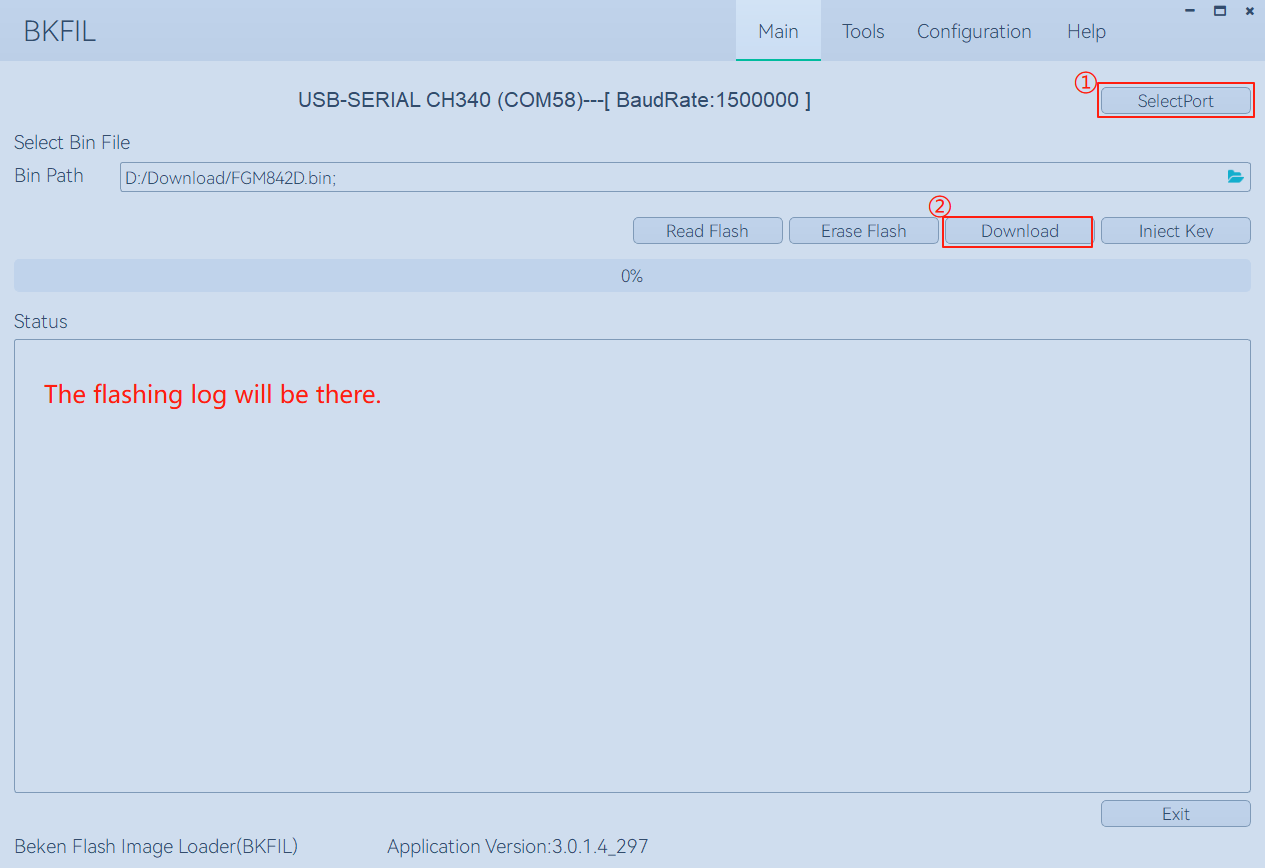

  4. 在刷写工具中设置 USB 转 UART 转换器的正确 COM 端口。
  5. 在刷写工具中点击 "Download" 按钮开始刷写过程。
  6. 刷写完成后，您应该在窗口中看到成功消息。
    image-20250728163254798

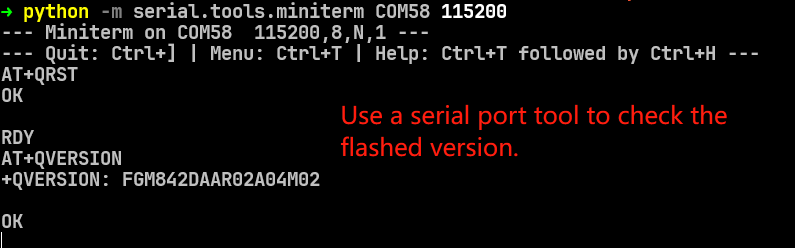

  7. 通过检查模块的功能来验证固件是否正常运行。
    image-20250728163829602

使用命令行刷写

如果您更喜欢使用命令行进行刷写，BKFIL 也支持命令行操作。以下是如何操作：

bk_loader.exe 位于 BKFIL 应用程序目录中。您可以将路径添加到系统的环境变量中，或在命令行界面中导航到该目录。

参考官方文档了解命令行语法和选项，常用的命令如下：

帮助命令

# 显示 bk_loader 的帮助信息
bk_loader.exe --help

# 显示 bk_loader 下载的帮助信息
bk_loader.exe download --help

# 显示 bk_loader 擦除的帮助信息
bk_loader.exe erase --help

# 显示 bk_loader 读取的帮助信息
bk_loader.exe read --help

# 显示 bk_loader 写入密钥的帮助信息
bk_loader.exe writekey --help

示例命令

模式 命令 描述
下载 bk_loader download –p 7 –i all.bin 使用端口 7 下载 all.bin，默认波特率 (1.5M)
下载 bk_loader download –p 7 –b 2000000 –i all.bin 使用端口 7 下载 all.bin，自定义波特率 (2M)
读取 bk_loader read –p 7 –i all.bin 使用端口 7 根据 all.bin 模板读取 flash 内容
读取 bk_loader read –p 7 --custom_read_path custom_read.json 使用 JSON 配置文件进行自定义读取操作
擦除 bk_loader erase –p 7 –i all.bin 使用端口 7 擦除 all.bin 中定义的 flash 区域
擦除 bk_loader erase –p 7 --custom_erase_path custom_erase.json 使用 JSON 配置文件进行自定义擦除操作
密钥注入 bk_loader writekey -p 11 –secureboot --aes_key_path aes_key_demo.json --random_key_path random_key.json 安全密钥注入：
• aes_key_path：AES 密钥文件
• random_key_path：随机密钥文件
