BLE 开发指南

2025-11-14

简介

Quectel FCM242D 和 FGM842D 系列模块支持 QuecOpen® 解决方案。QuecOpen® 是基于 RTOS 系统的嵌入式开发平台。它旨在简化物联网应用的开发和设计。有关 QuecOpen® 的更多信息，请参见 快速入门指南。

本文档适用于基于 SDK 构建环境的 QuecOpen® 解决方案。它介绍了 FCM242D 和 FGM842D 系列模块的 BLE API 和开发示例。

BLE API

头文件

ql_ble.h，BLE API 的头文件，在 SDK 的 ql_components/api 目录中。除非另有说明，本文档中提到的所有头文件都在此目录中。

API 概述

API 概述：

函数	描述
`ql_ble_address_get()`	获取模块的 BLE MAC 地址。
`ql_ble_set_notice_cb()`	注册 BLE 事件回调函数。
`ql_ble_set_adv_param()`	设置广播参数。
`ql_ble_set_adv_data()`	设置广播数据。
`ql_ble_set_scan_rsp_data()`	设置扫描响应数据。
`ql_ble_create_db()`	初始化 BLE 并自定义 BLE 服务。
`ql_ble_start_advertising()`	开始 BLE 广播。
`ql_ble_stop_advertising()`	停止 BLE 广播。
`ql_ble_update_param()`	更新连接参数。
`ql_ble_set_dev_name()`	设置 BLE 设备名称。
`ql_ble_start_scaning()`	开始 BLE 扫描。
`ql_ble_stop_scaning()`	停止 BLE 扫描。
`ql_ble_set_connect_dev_addr()`	设置要连接的 BLE 外围设备 MAC 地址。
`ql_ble_start_conn()`	发起 BLE 连接。
`ql_ble_stop_conn()`	停止 BLE 连接。
`ql_ble_disconnect()`	中央设备或外围设备主动断开与对等设备的连接。
`ql_ble_gatt_init()`	初始化 GATT 服务并注册 GATT 事件回调函数。
`ql_ble_gatts_send_ntf_value()`	外围设备通过通知向中央设备发送数据。
`ql_ble_gatts_send_ind_value()`	外围设备通过指示向中央设备发送数据。
`ql_ble_gattc_all_service_discovery()`	中央设备发现外围设备的所有服务。
`ql_ble_gattc_ntf_ind_enable()`	中央设备启用外围设备的通知或指示功能。
`ql_ble_gattc_write_data_req_with_handle()`	中央设备向外围设备的指定特征值句柄写入数据，并需要外围设备的响应。
`ql_ble_gattc_write_data_cmd_with_handle()`	中央设备通过命令向外围设备的指定特征值句柄写入数据。
`ql_ble_gattc_read_data()`	中央设备从外围设备的指定特征值句柄读取数据。
`ql_ble_gatt_mtu_changes()`	更改 MTU 大小。

API 描述

ql_ble_address_get

此函数获取模块的 BLE MAC 地址。

原型：

ql_ble_errcode_e ql_ble_address_get(uint8_t *mac_addr)

参数：

mac_addr：[出] 模块的 BLE MAC 地址。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_errcode_e

函数执行结果代码的枚举：

typedef enum
{
    QL_BLE_SUCCESS = 0,
    QL_BLE_ERR_PROFILE,
    QL_BLE_ERR_CREATE_DB,
    QL_BLE_ERR_CMD_NOT_SUPPORT,
    QL_BLE_ERR_UNKNOW_IDX,
    QL_BLE_ERR_BLE_STATUS,
    QL_BLE_ERR_BLE_PARAM,
    QL_BLE_ERR_ADV_DATA,
    QL_BLE_ERR_CMD_RUN,
    QL_BLE_ERR_NO_MEM,
    QL_BLE_ERR_INIT_CREATE,
    QL_BLE_ERR_INIT_STATE,
    QL_BLE_ERR_ATTC_WRITE,
    QL_BLE_ERR_ATTC_WRITE_UNREGISTER,
} ql_ble_errcode_e

成员：

成员	描述
`QL_BLE_SUCCESS`	执行成功。
`QL_BLE_ERR_PROFILE`	配置文件错误。
`QL_BLE_ERR_CREATE_DB`	添加 BLE 服务失败。
`QL_BLE_ERR_CMD_NOT_SUPPORT`	不支持命令。
`QL_BLE_ERR_UNKNOW_IDX`	未知 BLE 活动索引。
`QL_BLE_ERR_BLE_STATUS`	BLE 状态错误。
`QL_BLE_ERR_BLE_PARAM`	参数无效。
`QL_BLE_ERR_ADV_DATA`	广播数据格式无效。
`QL_BLE_ERR_CMD_RUN`	执行命令失败。
`QL_BLE_ERR_NO_MEM`	内存不足。
`QL_BLE_ERR_INIT_CREATE`	创建连接任务失败。
`QL_BLE_ERR_INIT_STATE`	连接状态错误。
`QL_BLE_ERR_ATTC_WRITE`	写入数据失败。
`QL_BLE_ERR_ATTC_WRITE_UNREGISTER`	要写入数据的 BLE 服务未注册。

ql_ble_set_notice_cb

此函数注册 BLE 事件回调函数。

原型：

ql_ble_errcode_e ql_ble_set_notice_cb(ql_ble_notice_cb callback)

参数：

callback：[入] BLE 事件回调函数。有关详细信息，请参见 ql_ble_notice_cb。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_notice_cb

此函数是 BLE 事件回调函数。

原型：

typedef void (*ql_ble_notice_cb)(ql_ble_notify_e notice, void *param)

参数：

notice：[入] BLE 事件类型。有关详细信息，请参见 ql_ble_notify_e。

param：[入] BLE 事件参数。

返回值：

无

ql_ble_notify_e

BLE 事件类型的枚举：

typedef enum
{
    QL_BLE_STACK_OK = 0,
    QL_BLE_REPORT_ADV_EVENT,
    QL_BLE_MTU_CHANGE_EVENT,
    QL_BLE_CONNECT_EVENT,
    QL_BLE_DISCONNECT_EVENT,
    QL_BLE_INIT_CONNECT_EVENT,
    QL_BLE_ADV_STOP_EVENT,
    QL_BLE_SCAN_STOP_EVENT,
    QL_BLE_CONN_PARAM_UPDATE_EVENT,
    QL_BLE_LINK_RSSI_EVENT,
    QL_BLE_SEC_MASTER_AUTH_REQ,
    QL_BLE_SEC_MASTER_ENCRYPT,
    QL_BLE_SEC_SLAVE_ENCRYPT,
    QL_BLE_BOND_START_EVENT,
    QL_BLE_SEC_PEER_IDENTITY_ADDR,
    QL_BLE_BOND_FAIL_EVENT,
} ql_ble_notify_e;

成员：

成员	描述
`QL_BLE_STACK_OK`	BLE 协议栈已准备就绪。
`QL_BLE_REPORT_ADV_EVENT`	返回扫描结果。
`QL_BLE_MTU_CHANGE_EVENT`	MTU 已更改。
`QL_BLE_CONNECT_EVENT`	模块作为外围设备与中央设备建立连接。
`QL_BLE_DISCONNECT_EVENT`	断开连接事件。
`QL_BLE_INIT_CONNECT_EVENT`	模块作为中央设备与外围设备建立连接。
`QL_BLE_ADV_STOP_EVENT`	广播已停止。
`QL_BLE_SCAN_STOP_EVENT`	扫描已停止。
`QL_BLE_CONN_PARAM_UPDATE_EVENT`	连接参数已更新。
`QL_BLE_LINK_RSSI_EVENT`	获取连接链路的 RSSI 值。
`QL_BLE_SEC_MASTER_AUTH_REQ`	中央设备收到外围设备的认证请求。
`QL_BLE_SEC_MASTER_ENCRYPT`	中央设备的链路加密。
`QL_BLE_SEC_SLAVE_ENCRYPT`	外围设备的链路加密。
`QL_BLE_BOND_START_EVENT`	绑定已开始。
`QL_BLE_SEC_PEER_IDENTITY_ADDR`	获取对等设备信息。
`QL_BLE_BOND_FAIL_EVENT`	绑定失败。

ql_ble_set_adv_param

此函数设置广播参数。

原型：

ql_ble_errcode_e ql_ble_set_adv_param(ql_ble_adv_param_t adv_param)

参数：

adv_param：

[入] 广播参数。有关详细信息，请参见 ql_ble_adv_param_t。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_adv_param_t

广播参数的结构：

typedef struct
{
    ql_ble_adv_mode_e mode;
    ql_ble_addr_type_e addr_type;
    ql_ble_adv_mac_addr_t peer_addr;
    ql_ble_phy_e phy;
    uint16_t adv_intv_min;
    uint16_t adv_intv_max;
    ql_ble_adv_channel_e channel;
    ql_ble_adv_filter_e filter;
    uint8_t adv_sid;
    uint16_t per_adv_intv_min;
    uint16_t per_adv_intv_max;
    ql_ble_adv_disc_mode_e disc_mode;
} ql_ble_adv_param_t;

参数：

类型	参数	描述
`ql_ble_adv_mode_e`	`mode`	广播模式。有关详细信息，请参见 ql_ble_adv_mode_e。（目前不支持）
`ql_ble_addr_type_e`	`addr_type`	广播地址类型。有关详细信息，请参见 ql_ble_addr_type_e。（目前不支持）
`ql_ble_adv_mac_addr_t`	`peer_addr`	外围设备 MAC 地址。有关详细信息，请参见 ql_ble_adv_mac_addr_t。（目前不支持）
`ql_ble_phy_e`	`phy`	广播的物理层类型。有关详细信息，请参见 ql_ble_phy_e。（目前不支持）
uint16_t	`adv_intv_min`	最小广播间隔。范围：32–16384。单位：0.625 ms。时间范围：20 ms–10.24 s。
uint16_t	`adv_intv_max`	最大广播间隔。范围：32–16384。单位：0.625 ms。时间范围：20 ms–10.24 s。
`ql_ble_adv_channel_e`	`channel`	广播通道。有关详细信息，请参见 ql_ble_adv_channel_e。
`ql_ble_adv_filter_e`	`filter`	广播过滤策略。有关详细信息，请参见 ql_ble_adv_filter_e。（目前不支持）
uint8_t	`adv_sid`	广播索引。它仅适用于扩展广播和周期广播。范围：0–0xF。（目前不支持）
uint16_t	`per_adv_intv_min`	外围设备的周期广播最小间隔。范围：32–16384。单位：0.625 ms。时间范围：20 ms–10.24 s。（目前不支持）
uint16_t	`per_adv_intv_max`	外围设备的周期广播最大间隔。范围：32–16384。单位：0.625 ms。时间范围：20 ms–10.24 s。（目前不支持）
`ql_ble_adv_disc_mode_e`	`disc_mode`	广播发现模式。有关详细信息，请参见 ql_ble_adv_disc_mode_e。（目前不支持）

ql_ble_adv_mode_e

广播模式的枚举：

typedef enum
{
    QL_BLE_ADV_MODE_UNDIRECT = 0x01,
    QL_BLE_ADV_MODE_DIRECT = 0x02,
    QL_BLE_ADV_MODE_NON_CONN_NON_SCAN = 0x03,
    QL_BLE_ADV_MODE_NON_CONN_SCAN = 0x04,
    QL_BLE_ADV_MODE_HDC_DIRECT = 0x05,
    QL_BLE_ADV_MODE_BEACON = 0x06,
    QL_BLE_ADV_MODE_CUSTOM = 0x07,
    QL_BLE_ADV_MODE_EXTEND_CONN_UNDIRECT = 0x11,
    QL_BLE_ADV_MODE_EXTEND_CONN_DIRECT = 0x12,
    QL_BLE_ADV_MODE_EXTEND_NON_CONN_SCAN = 0x13,
    QL_BLE_ADV_MODE_EXTEND_NON_CONN_SCAN_DIRECT = 0x14,
    QL_BLE_ADV_MODE_EXTEND_NON_CONN_NON_SCAN = 0x15,
    QL_BLE_ADV_MODE_EXTEND_NON_CONN_NON_SCAN_DIRECT = 0x16,
    QL_BLE_ADV_MODE_PER_ADV_UNDIRECT = 0x21,
    QL_BLE_ADV_MODE_PER_ADV_DIRECT = 0x22,
} ql_ble_adv_mode_e;

成员：

成员	描述
`QL_BLE_ADV_MODE_UNDIRECT`	可连接且可扫描的未定向广播。
`QL_BLE_ADV_MODE_DIRECT`	定向广播。
`QL_BLE_ADV_MODE_NON_CONN_NON_SCAN`	不可连接且不可扫描的广播。
`QL_BLE_ADV_MODE_NON_CONN_SCAN`	不可连接但可扫描的广播。
`QL_BLE_ADV_MODE_HDC_DIRECT`	高占空比可连接定向广播。
`QL_BLE_ADV_MODE_BEACON`	信标广播。
`QL_BLE_ADV_MODE_CUSTOM`	自定义类型。
`QL_BLE_ADV_MODE_EXTEND_CONN_UNDIRECT`	扩展广播模式：可连接且可扫描的未定向广播。
`QL_BLE_ADV_MODE_EXTEND_CONN_DIRECT`	扩展广播模式：可连接定向广播。
`QL_BLE_ADV_MODE_EXTEND_NON_CONN_SCAN`	扩展广播模式：不可连接但可扫描的广播。
`QL_BLE_ADV_MODE_EXTEND_NON_CONN_SCAN_DIRECT`	扩展模式：不可连接且可扫描的定向广播。
`QL_BLE_ADV_MODE_EXTEND_NON_CONN_NON_SCAN`	扩展广播模式：不可连接且不可扫描的广播。
`QL_BLE_ADV_MODE_EXTEND_NON_CONN_NON_SCAN_DIRECT`	扩展广播模式：不可连接且不可扫描的定向广播。
`QL_BLE_ADV_MODE_PER_ADV_UNDIRECT`	周期广播模式：未定向广播。
`QL_BLE_ADV_MODE_PER_ADV_DIRECT`	周期广播模式：定向广播。

ql_ble_addr_type_e

广播地址类型的枚举：

typedef enum
{
    QL_BLE_ADDR_TYPE_PUBLIC = 0,
    QL_BLE_ADDR_TYPE_PRIVATE,
    QL_BLE_ADDR_TYPE_RANDOM_RESOVABLE,
    QL_BLE_ADDR_TYPE_RANDOM_NONE_RESOVABLE,
} ql_ble_addr_type_e;

成员：

成员	描述
`QL_BLE_ADDR_TYPE_PUBLIC`	公共地址。
`QL_BLE_ADDR_TYPE_PRIVATE`	私有地址。
`QL_BLE_ADDR_TYPE_RANDOM_RESOVABLE`	可解析随机地址。
`QL_BLE_ADDR_TYPE_RANDOM_NONE_RESOVABLE`	不可解析随机地址。

ql_ble_adv_mac_addr_t

外围设备 MAC 地址的结构：

typedef struct
{
    uint8_t addr[6];
    uint8_t addr_type;
} ql_ble_adv_mac_addr_t;

参数：

类型	参数	描述
uint8_t	`addr`	地址。6 字节数组。
uint8_t	`addr_type`	地址类型。0 公共地址 1 私有随机地址

ql_ble_phy_e

广播物理层类型的枚举：

typedef enum
{
    QL_BLE_PHY_ANY = 0,
    QL_BLE_PHY_1MBPS = 1,
    QL_BLE_PHY_2MBPS = 2,
    QL_BLE_PHY_CODED = 3,
} ql_ble_phy_e;

成员：

成员	描述
`QL_BLE_PHY_ANY`	任意类型。
`QL_BLE_PHY_1MBPS`	1 Mbps 传输速率。
`QL_BLE_PHY_2MBPS`	2 Mbps 传输速率。
`QL_BLE_PHY_CODED`	编码类型。

ql_ble_adv_channel_e

广播通道的枚举：

typedef enum
{
    QL_BLE_ADV_CHAN_37 = 0x01,
    QL_BLE_ADV_CHAN_38 = 0x02,
    QL_BLE_ADV_CHAN_39 = 0x04,
    QL_BLE_ADV_CHAN_ALL = 0X07,
} ql_ble_adv_channel_e;

成员：

成员	描述
`QL_BLE_ADV_CHAN_37`	通道 37。
`QL_BLE_ADV_CHAN_38`	通道 38。
`QL_BLE_ADV_CHAN_39`	通道 39。
`QL_BLE_ADV_CHAN_ALL`	所有通道。

ql_ble_adv_filter_e

广播过滤策略的枚举：

typedef enum
{
    QL_BLE_ADV_ALLOW_SCAN_ANY_CON_ANY = 0x00,
    QL_BLE_ADV_ALLOW_SCAN_WLST_CON_ANY = 0x01,
    QL_BLE_ADV_ALLOW_SCAN_ANY_CON_WLST = 0x02,
    QL_BLE_ADV_ALLOW_SCAN_WLST_CON_WLST = 0x03,
} ql_ble_adv_filter_e;

成员：

成员	描述
`QL_BLE_ADV_ALLOW_SCAN_ANY_CON_ANY`	任何设备都可以扫描和连接本地设备。
`QL_BLE_ADV_ALLOW_SCAN_WLST_CON_ANY`	任何设备都可以连接本地设备，但只有白名单中的设备可以扫描本地设备。
`QL_BLE_ADV_ALLOW_SCAN_ANY_CON_WLST`	任何设备都可以扫描本地设备，但只有白名单中的设备可以连接本地设备。
`QL_BLE_ADV_ALLOW_SCAN_WLST_CON_WLST`	只有白名单中的设备可以扫描和连接本地设备。

ql_ble_adv_disc_mode_e

广播发现模式的枚举：

typedef enum
{
    QL_BLE_ADV_DISC_MODE_GEN_DISC = 0,
    QL_BLE_ADV_DISC_MODE_LIM_DISC = 1,
    QL_BLE_ADV_DISC_MODE_NON_DISC = 2,
    QL_BLE_ADV_DISC_MODE_MAX = 3,
} ql_ble_adv_disc_mode_e;

成员：

成员	描述
`QL_BLE_ADV_DISC_MODE_GEN_DISC`	通用发现模式。
`QL_BLE_ADV_DISC_MODE_LIM_DISC`	有限发现模式。
`QL_BLE_ADV_DISC_MODE_NON_DISC`	非发现模式。

ql_ble_set_adv_data

此函数设置广播数据。

原型：

ql_ble_errcode_e ql_ble_set_adv_data(uint8_t *adv_buff, uint16_t adv_len)

参数：

adv_buff：

[入] 广播数据，应根据 BLE 广播数据规则编写。

adv_len：

[入] 广播数据的长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_set_scan_rsp_data

此函数设置扫描响应数据。

原型：

ql_ble_errcode_e ql_ble_set_scan_rsp_data(uint8_t *scan_rsp, uint16_t scan_rsp_len)

参数：

scan_rsp：

[入] 扫描响应数据，应根据 BLE 广播数据规则编写。

scan_rsp_len：

[入] 扫描响应数据的长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_create_db

此函数初始化 BLE 并自定义 BLE 服务。

原型：

ql_ble_errcode_e ql_ble_create_db(ql_ble_gatt_service_t *service, uint8_t *svc_id)

参数：

service：

[入] BLE 服务列表。有关详细信息，请参见 ql_ble_gatt_service_t。

svc_id：

[入] BLE 服务 ID。（目前不支持）

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gatt_service_t

BLE 服务列表的结构：

typedef struct
{
    uint16_t prf_task_id;
    uint8_t uuid[16];
    uint8_t att_db_nb;
    uint16_t start_hdl;
    ql_ble_attm_desc_t* att_db;
    uint8_t svc_perm;
}ql_ble_gatt_service_t;

参数：

类型	参数	描述
uint16_t	`prf_task_id`	BLE 服务 ID。
uint8_t	`uuid`	BLE 服务 UUID。
uint8_t	`att_db_nb`	属性数据库数量。
uint16_t	`start_hdl`	服务起始句柄。
`ql_ble_attm_desc_t`	`att_db`	BLE 服务属性数据库。有关详细信息，请参见 ql_ble_attm_desc_t。
uint8_t	`svc_perm`	BLE 服务配置。

ql_ble_attm_desc_t

BLE 服务属性数据库的结构：

typedef struct
{
    uint8_t uuid[16];
    uint16_t info;
    uint16_t ext_info;
}ql_ble_attm_desc_t

参数：

类型	参数	描述
uint8_t	`uuid`	属性 UUID。
uint16_t	`info`	属性信息。
uint16_t	`ext_info`	扩展属性信息。

ql_ble_start_advertising

此函数开始 BLE 广播。

原型：

ql_ble_errcode_e ql_ble_start_advertising(uint16_t duration)

参数：

duration：

[入] 广播持续时间。单位：10 ms。0 表示不主动停止广播。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_stop_advertising

此函数停止 BLE 广播。

原型：

ql_ble_errcode_e ql_ble_stop_advertising(void)

参数：

无

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_update_param

此函数更新连接参数。

原型：

ql_ble_errcode_e ql_ble_update_param(uint8_t conn_idx, uint16_t intv_min, uint16_t intv_max, uint16_t latency, uint16_t sup_to)

参数：

conn_idx：

[入] 连接索引。

intv_min：

[入] 最小连接间隔。范围：6–3200。单位：1.25 ms。时间范围：7.5 ms–4 s。

intv_max：

[入] 最大连接间隔。范围：6–3200。单位：1.25 ms。时间范围：7.5 ms–4 s。

latency：

[入] 外围设备上可忽略的连接间隔数量。它必须符合 (1 + latency) × intv_max × 2 × 1.25 < sup_to × 10。

sup_to：

[入] 连接超时周期。范围：10–3200。单位：10 ms。时间范围：100 ms–32 s。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_set_dev_name

此函数设置 BLE 设备名称。

原型：

ql_ble_errcode_e ql_ble_set_dev_name(uint8_t *name , uint8_t name_len)

参数：

name：

[入] BLE 设备名称。

name_len：

[入] BLE 设备名称的长度。最大值：18 字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_start_scaning

此函数开始 BLE 扫描。

原型：

ql_ble_errcode_e ql_ble_start_scaning(ql_ble_scan_param_t scan_param)

参数：

scan_param：

[入] 扫描参数。有关详细信息，请参见 ql_ble_scan_param_t。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_scan_param_t

扫描参数的结构：

typedef struct
{
    ql_ble_scan_mode_e scan_mode;
    ql_ble_phy_e phy;
    uint8_t dup_filt;
    uint16_t scan_intv;
    uint16_t scan_wd;
}ql_ble_scan_param_t

参数：

类型	参数	描述
`ql_ble_scan_mode_e`	`scan_mode`	扫描模式。有关详细信息，请参见 ql_ble_scan_mode_e。
`ql_ble_phy_e`	`phy`	广播的物理层类型。有关详细信息，请参见 ql_ble_phy_e。
uint8_t	`dup_filt`	重复数据包过滤策略。
uint16_t	`scan_intv`	扫描间隔。单位：0.626 ms。
uint16_t	`scan_wd`	扫描窗口。单位：0.626 ms。

ql_ble_scan_mode_e

扫描模式的枚举：

typedef enum
{
    QL_BLE_SCAN_MODE_GEN_DISC = 0,
    QL_BLE_SCAN_MODE_OBSERVER = 1,
    QL_BLE_SCAN_MODE_MAX = 3,
} ql_ble_scan_mode_e;

成员：

成员	描述
`QL_BLE_SCAN_MODE_GEN_DISC`	通用发现模式。
`QL_BLE_SCAN_MODE_OBSERVER`	观察者模式。

ql_ble_stop_scaning

此函数停止 BLE 扫描。

原型：

ql_ble_errcode_e ql_ble_stop_scaning(void)

参数：

无

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_set_connect_dev_addr

此函数设置要连接的 BLE 外围设备 MAC 地址。

原型：

ql_ble_errcode_e ql_ble_set_connect_dev_addr(ql_ble_adv_mac_addr_t *addr)

参数：

addr：

[入] 要连接的外围设备 MAC 地址。有关详细信息，请参见 ql_ble_adv_mac_addr_t。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_start_conn

此函数发起 BLE 连接。

原型：

ql_ble_errcode_e ql_ble_start_conn(uint16_t intv_min,uint16_t intv_max,uint16_t latency, uint16_t sup_to)

参数：

intv_min：

[入] 最小连接间隔。范围：6–3200。单位：1.25 ms。时间范围：7.5 ms–4 s。

intv_max：

[入] 最大连接间隔。范围：6–3200。单位：1.25 ms。时间范围：7.5 ms–4 s。

latency：

[入] 外围设备上可忽略的连接间隔数量。它必须符合 (1 + latency) × intv_max × 2 × 1.25 < sup_to × 10。

sup_to：

[入] 连接超时周期。范围：10–3200。单位：10 ms。时间范围：100 ms–32 s。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_stop_conn

此函数停止 BLE 连接。

原型：

ql_ble_errcode_e ql_ble_stop_conn(void)

参数：

无

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_disconnect

此函数由中央设备或外围设备主动断开与对等设备的连接。

原型：

ql_ble_errcode_e ql_ble_disconnect(uint8_t conn_idx)

参数：

conn_idx：

[入] 连接索引。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gatt_init

此函数初始化 GATT 服务并注册 GATT 事件回调函数。

原型：

ql_ble_errcode_e ql_ble_gatt_init(ql_ble_gatt_msg_handler_t gatt_evt)

参数：

gatt_evt：

[入] GATT 事件回调函数。有关详细信息，请参见 ql_ble_gatt_msg_handler_t。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gatt_msg_handler_t

此函数是 GATT 事件回调函数。

原型：

typedef uint16_t (*ql_ble_gatt_msg_handler_t)(ql_ble_gatt_msg_t *p_msg)

参数：

p_msg：

[入] GATT 事件。有关详细信息，请参见 ql_ble_gatt_msg_t。

返回值：

返回 uint16 类型的值，目前没有具体含义。

ql_ble_gatt_msg_t

GATT 事件的结构：

typedef struct
{
    ql_ble_gatt_msg_evt_t msg_evt;
    uint8_t conn_idx;
    union
    {
        ql_ble_gatt_data_report report;
        ql_ble_gatt_op_cmp_t op;
        ql_ble_gatt_svc_disc_s svc_disc;
        ql_ble_gatt_svc_inc_s svc_inc;
        ql_ble_gatt_char_disc_s char_disc;
        ql_ble_gatt_desc_disc_s desc_disc;
    } param;
}ql_ble_gatt_msg_t

参数：

类型	参数	描述
`ql_ble_gatt_msg_evt_t`	`msg_evt`	GATT 事件类型。有关详细信息，请参见 ql_ble_gatt_msg_evt_t。
uint8_t	`conn_idx`	连接索引。
`ql_ble_gatt_data_report`	`report`	GATT 数据报告。有关详细信息，请参见 ql_ble_gatt_data_report。
`ql_ble_gatt_op_cmp_t`	`op`	GATT 操作类型，包括读取、写入、通知和指示。有关详细信息，请参见 ql_ble_gatt_op_cmp_t。
`ql_ble_gatt_svc_disc_s`	`svc_disc`	发现所有服务。有关详细信息，请参见 ql_ble_gatt_svc_disc_s。
`ql_ble_gatt_svc_inc_s`	`svc_inc`	根据 UUID 发现包含的服务。有关详细信息，请参见 ql_ble_gatt_svc_inc_s。
`ql_ble_gatt_char_disc_s`	`char_disc`	特征发现。有关详细信息，请参见 ql_ble_gatt_char_disc_s。
`ql_ble_gatt_desc_disc_s`	`desc_disc`	特征描述符发现。有关详细信息，请参见 ql_ble_gatt_desc_disc_s。

ql_ble_gatt_msg_evt_t

GATT 事件类型的枚举：

typedef enum
{
    QL_BLE_GATT_MSG_READ_REQ,
    QL_BLE_GATT_MSG_WRITE_REQ,
    QL_BLE_GATT_MSG_ATT_INFO_REQ,
    QL_BLE_GATT_MSG_NTF_REQ,

    QL_BLE_GATT_MSG_IND_REQ,
    QL_BLE_GATT_MSG_READ_IND,
    QL_BLE_GATT_MSG_CMP_EVT,
    QL_BLE_GATT_MSG_LINK_CREATE,
    QL_BLE_GATT_MSG_LINK_LOST,
    QL_BLE_GATT_MSG_DISC_SVC,
    QL_BLE_GATT_MSG_DISC_SVC_INC,
    QL_BLE_GATT_MSG_DISC_CHAR,
    QL_BLE_GATT_MSG_DISC_CHAR_DESC,
    QL_BLE_GATT_MSG_HANDLE_ERROR = 0x80,
} ql_ble_gatt_msg_evt_t;

成员：

成员	描述
`QL_BLE_GATT_MSG_READ_REQ`	读取数据请求。
`QL_BLE_GATT_MSG_WRITE_REQ`	写入数据请求。
`QL_BLE_GATT_MSG_ATT_INFO_REQ`	属性信息请求。
`QL_BLE_GATT_MSG_NTF_REQ`	从 GATT 外围设备接收的通知数据。
`QL_BLE_GATT_MSG_IND_REQ`	从 GATT 外围设备接收的指示数据。
`QL_BLE_GATT_MSG_READ_IND`	读取请求响应。
`QL_BLE_GATT_MSG_CMP_EVT`	操作完成事件。
`QL_BLE_GATT_MSG_LINK_CREATE`	链路已创建。
`QL_BLE_GATT_MSG_LINK_LOST`	链路已丢失。
`QL_BLE_GATT_MSG_DISC_SVC`	所有服务已发现。
`QL_BLE_GATT_MSG_DISC_SVC_INC`	包含的服务已发现。
`QL_BLE_GATT_MSG_DISC_CHAR`	特征已发现。
`QL_BLE_GATT_MSG_DISC_CHAR_DESC`	特征描述符已发现。
`QL_BLE_GATT_MSG_HANDLE_ERROR`	GATT 消息处理错误。

ql_ble_gatt_data_report

GATT 数据报告的结构：

typedef struct
{
    uint8_t svc_id;
    uint16_t att_idx;
    uint16_t char_handle;
    ql_ble_data_t data;
} ql_ble_gatt_data_report

参数：

类型	参数	描述
uint8_t	`svc_id`	BLE 服务 ID。
uint16_t	`att_idx`	服务表中的属性索引。
uint16_t	`char_handle`	外围设备服务中的属性句柄号。
`ql_ble_data_t`	`data`	数据。有关详细信息，请参见 ql_ble_data_t。

ql_ble_data_t

数据结构定义如下：

typedef struct
{
    uint16_t len;
    uint8_t *data;
} ql_ble_data_t

参数：

类型	参数	描述
uint16_t	`len`	数据长度。单位：字节。
uint8_t	`data`	数据内容。

ql_ble_gatt_op_cmp_t

GATT 操作类型的结构：

typedef struct
{
    ql_ble_gatt_operation operation;
    uint8_t status;
    void *arg;
}ql_ble_gatt_op_cmp_t

参数：

类型	参数	描述
`ql_ble_gatt_operation`	`operation`	GATT 操作类型。有关详细信息，请参见 ql_ble_gatt_operation。
uint8_t	`status`	操作状态。
void	*arg	参数指针。

ql_ble_gatt_operation

GATT 操作类型的枚举：

typedef enum
{
    QL_BLE_GATT_OP_NONE,
    QL_BLE_GATT_OP_NOTIFY,
    QL_BLE_GATT_OP_INDICATION,
    QL_BLE_GATT_OP_WRITE_REQ,
    QL_BLE_GATT_OP_WRITE_CMD,
    QL_BLE_GATT_OP_READ,
    QL_BLE_GATT_OP_PEER_SVC_DISC_END,
} ql_ble_gatt_operation;

成员：

成员	描述
`QL_BLE_GATT_OP_NONE`	无操作
`QL_BLE_GATT_OP_NOTIFY`	通知
`QL_BLE_GATT_OP_INDICATION`	指示
`QL_BLE_GATT_OP_WRITE_REQ`	写入请求
`QL_BLE_GATT_OP_WRITE_CMD`	写入命令
`QL_BLE_GATT_OP_READ`	读取
`QL_BLE_GATT_OP_PEER_SVC_DISC_END`	完成对等设备服务的发现

ql_ble_gatt_svc_disc_s

所有服务发现的结构：

typedef struct
{
    uint8_t uuid_len;
    uint8_t uuid[16];
    uint16_t start_hdl;
    uint16_t end_hdl;
}ql_ble_gatt_svc_disc_s

参数：

类型	参数	描述
uint8_t	`uuid_len`	服务 UUID 长度。单位：字节。
uint8_t	`uuid`	服务 UUID。
uint16_t	`start_hdl`	服务起始句柄。
uint16_t	`end_hdl`	服务结束句柄。

ql_ble_gatt_svc_inc_s

根据 UUID 发现包含服务的结构：

typedef struct
{
    uint8_t uuid_len;
    uint8_t uuid[16];
    uint16_t start_hdl;
    uint16_t end_hdl;
}ql_ble_gatt_svc_inc_s

参数：

类型	参数	描述
uint8_t	`uuid_len`	服务 UUID 长度。单位：字节。
uint8_t	`uuid`	服务 UUID。
uint16_t	`start_hdl`	服务起始句柄。
uint16_t	`end_hdl`	服务结束句柄。

ql_ble_gatt_char_disc_s

特征发现的结构：

typedef struct
{
    uint8_t uuid_len;
    uint8_t uuid[16];
    uint16_t handle;
    ql_ble_gatt_prop_e prop;
}ql_ble_gatt_char_disc_s

参数：

类型	参数	描述
uint8_t	`uuid_len`	特征 UUID 长度。单位：字节。
uint8_t	`uuid`	特征 UUID。
uint16_t	`handle`	特征值句柄。
`ql_ble_gatt_prop_e`	`prop`	GATT 特征属性。有关详细信息，请参见 ql_ble_gatt_prop_e。

ql_ble_gatt_prop_e

GATT 特征属性的枚举：

typedef enum
{
    QL_BLE_GATT_PROP_BROADCAST = 0x01,
    QL_BLE_GATT_PROP_READ = 0x02,
    QL_BLE_GATT_PROP_WRITE_CMD = 0x04,
    QL_BLE_GATT_PROP_WRITE = 0x08,
    QL_BLE_GATT_PROP_NOTIFY = 0x10,
    QL_BLE_GATT_PROP_INDICATE = 0x20,
    QL_BLE_GATT_PROP_WRITE_SIGNED = 0x40,
    QL_BLE_GATT_PROP_EXTENDED = 0x80,
} ql_ble_gatt_prop_e;

成员：

成员	描述
`QL_BLE_GATT_PROP_BROADCAST`	广播属性
`QL_BLE_GATT_PROP_READ`	读取属性
`QL_BLE_GATT_PROP_WRITE_CMD`	无响应写入
`QL_BLE_GATT_PROP_WRITE`	写入
`QL_BLE_GATT_PROP_NOTIFY`	通知
`QL_BLE_GATT_PROP_INDICATE`	指示
`QL_BLE_GATT_PROP_WRITE_SIGNED`	认证签名写入
`QL_BLE_GATT_PROP_EXTENDED`	扩展属性

ql_ble_gatt_desc_disc_s

特征描述符发现的结构：

typedef struct
{
    uint8_t uuid_len;
    uint8_t uuid[16];
    uint16_t handle;
} ql_ble_gatt_desc_disc_s;

参数：

类型	参数	描述
uint8_t	`uuid_len`	特征描述符 UUID 长度。单位：字节。
uint8_t	`uuid`	特征描述符 UUID。
uint16_t	`handle`	句柄。

ql_ble_gatts_send_ntf_value

此函数由外围设备（即模块）通过通知向中央设备发送数据。

原型：

ql_ble_errcode_e ql_ble_gatts_send_ntf_value(uint8_t conn_idx, uint8_t svc_id, uint8_t att_idx, uint8_t *data, uint16_t len)

参数：

conn_idx：

[入] 连接索引。

svc_id：

[入] BLE 服务 ID。

att_idx：

[入] 服务列表中的属性索引。

data：

[入] 要发送的数据。

len：

[入] 数据长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gatts_send_ind_value

此函数由外围设备（即模块）通过指示向中央设备发送数据。

原型：

ql_ble_errcode_e ql_ble_gatts_send_ind_value(uint8_t conn_idx, uint8_t svc_id, uint8_t att_idx, uint8_t *data, uint16_t len)

参数：

conn_idx：

[入] 连接索引。

svc_id：

[入] BLE 服务 ID。

att_idx：

[入] 服务列表中的属性索引。

data：

[入] 要发送的数据。

len：

[入] 数据长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gattc_all_service_discovery

此函数由中央设备（即模块）发现外围设备的所有服务。

原型：

ql_ble_errcode_e ql_ble_gattc_all_service_discovery( uint8_t conn_idx)

参数：

conn_idx：

[入] 连接索引。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gattc_ntf_ind_enable

此函数由中央设备（即模块）启用外围设备的通知或指示功能。

原型：

ql_ble_errcode_e ql_ble_gattc_ntf_ind_enable(uint8_t conn_idx , uint16_t handle , bool ntf , bool ind)

参数：

conn_idx：

[入] 连接索引。

handle：

[入] 服务列表中的属性句柄。

ntf：

[入] 是否启用通知。

0 禁用

1 启用

ind：

[入] 是否启用指示。

0 禁用

1 启用

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gattc_write_data_req_with_handle

此函数由中央设备（即模块）向外围设备的指定特征值句柄写入数据，并需要外围设备的响应。

原型：

ql_ble_errcode_e ql_ble_gattc_write_data_req_with_handle(uint8_t conn_idx,uint16_t handle,uint8_t *data,uint16_t data_len)

参数：

conn_idx：

[入] 连接索引。

handle：

[入] 外围设备特征值句柄。

data：

[入] 要写入的数据。

data_len：

[入] 数据长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gattc_write_data_cmd_with_handle

此函数由中央设备（即模块）通过命令向外围设备的指定特征值句柄写入数据。

原型：

ql_ble_errcode_e ql_ble_gattc_write_data_cmd_with_handle(uint8_t conn_idx,uint16_t handle, uint8_t *data,uint16_t data_len)

参数：

conn_idx：

[入] 连接索引。

handle：

[入] 外围设备特征值句柄。

data：

[入] 要写入的数据。

data_len：

[入] 数据长度。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gattc_read_data

此函数由中央设备（即模块）从外围设备的指定特征值句柄读取数据。

原型：

ql_ble_errcode_e ql_ble_gattc_read_data(uint8_t conn_idx, uint16_t handle)

参数：

conn_idx：

[入] 连接索引。

handle：

[入] 外围设备特征值句柄。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

ql_ble_gatt_mtu_changes

此函数更改 MTU 大小。

原型：

ql_ble_errcode_e ql_ble_gatt_mtu_changes(uint8_t conn_idx, uint16_t mtu_size)

参数：

conn_idx：

[入] 连接索引。

mtu_size：

[入] 更新的 MTU 值。最大值：512。单位：字节。

返回值：

函数执行结果代码。有关详细信息，请参见 ql_ble_errcode_e。

示例

本章描述如何使用上述 BLE API 以及如何调试应用程序的 BLE 数据发送和接收功能示例。

BLE API 的外围设备和中央设备功能示例位于 ql_applicationexampleble_demoql_ble_demo.c 目录中，您可以在其中查看 BLE API 的完整示例。

模块作为 BLE 外围设备

初始化 BLE 外围设备。示例代码如下：

// ...

static void ql_ble_demo_entry(void *arg)
{
    ql_ble_demo_msg ble_demo_msg;
    uint8_t ble_mac[6] = {0};

    ql_ble_address_get(ble_mac);
    os_printf("ble_mac: [%02x:%02x:%02x:%02x:%02x:%02x] rn",
            ble_mac[0], ble_mac[1], ble_mac[2], ble_mac[3], ble_mac[4], ble_mac[5]);

    /* 设置 ble 事件回调 */
    ql_ble_set_notice_cb(ql_ble_demo_gap_cb);
    ql_ble_gatt_init(ql_ble_demo_gatt_cb);

    while (1)
    {
        os_memset((void *)&ble_demo_msg, 0x00, sizeof(ql_ble_demo_msg));
        if (ql_rtos_queue_wait(ql_ble_demo_q, (uint8 *)&ble_demo_msg, sizeof(ble_demo_msg), QL_WAIT_FOREVER) == 0)
        {
            ql_ble_demo_msg_process(&ble_demo_msg);
        }
    }
}

添加 BLE 服务并设置广播参数。示例代码如下：

uint8_t svc_uuid[16] = {0x36, 0xF5, 0, 0, 0x34, 0x56, 0, 0, 0, 0, 0x28, 0x37, 0, 0, 0, 0};

ql_ble_gatt_service_t service = {0};
service.prf_task_id = 0;
service.att_db_nb = QL_BLE_DEMO_IDX_NB;
service.start_hdl = 0;
service.att_db = ql_ble_demo_profile_db;
service.svc_perm = QL_PERM_SET(SVC_UUID_LEN, UUID_128);
memcpy((void *)&service.uuid[0], (const void *)&svc_uuid[0], 16);

ret = ql_ble_create_db(&service, 0);
if (ret != QL_BLE_SUCCESS)
{
    os_printf("ql_ble_create_db, ret: [%d] rn", ret);
    return;
}

ql_ble_adv_param_t adv_param = {0};
adv_param.adv_intv_min = 160;
adv_param.adv_intv_max = 160;
adv_param.channel = QL_BLE_ADV_CHAN_ALL;

ret = ql_ble_set_adv_param(adv_param);
if (ret != QL_BLE_SUCCESS)
{
    os_printf("ql_ble_set_adv_param, ret: [%d] rn", ret);
    return;
}

配置广播数据、扫描响应数据并开始广播。示例代码如下：

uint8_t adv_data[31] = {0};
adv_data[0] = 0x03;
adv_data[1] = 0xFF;
adv_data[2] = 0x31;
adv_data[3] = 0x32;

ret = ql_ble_set_adv_data(&adv_data[0], 4);
if (ret != QL_BLE_SUCCESS)
{
    os_printf("ql_ble_set_adv_data, ret: [%d] rn", ret);
    return;
}

uint8_t scan_rsp_data[31] = {0};
uint8_t len = 0;
len = snprintf((char *)&scan_rsp_data[2], sizeof(scan_rsp_data) - 1, "FGM842D");
scan_rsp_data[0] = len + 1;
scan_rsp_data[1] = 0x09;

ret = ql_ble_set_scan_rsp_data(&scan_rsp_data[0], len + 2);
if (ret != QL_BLE_SUCCESS)
{
    os_printf("ql_ble_set_scan_rsp_data, ret: [%d] rn", ret);
    return;
}

ret = ql_ble_start_advertising(0);
if (ret != QL_BLE_SUCCESS)
{
    os_printf("ql_ble_start_advertising, ret: [%d] rn", ret);
    return;
}

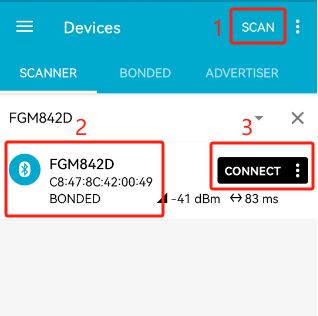

打开手机上的 nRF Connect 应用程序。点击“SCAN”以扫描外围设备，在扫描结果中选择“FGM842D”，然后点击“CONNECT”。

连接设备

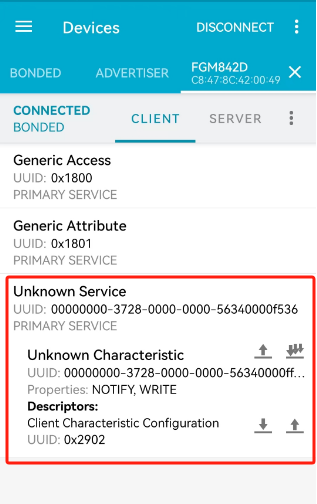

模块成功连接后，“CLIENT”中会显示以下信息：

连接成功

通过 nRF Connect 应用程序向模块发送数据。模块接收数据并将数据发送回 nRF Connect 应用程序。

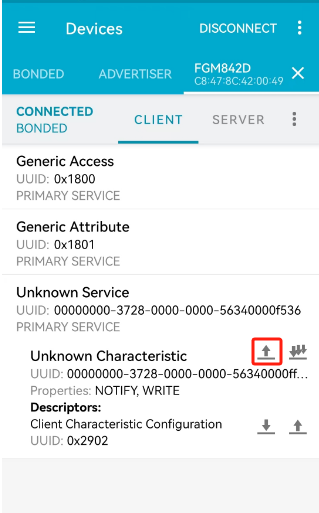

i. 选择可编辑的特征值，然后单击上箭头。

编辑特征值

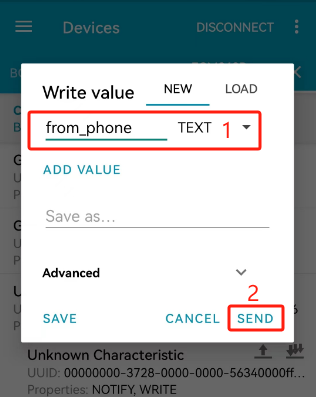

ii. 以文本格式输入要发送的数据，然后单击“SEND”。

BLE 连接示例

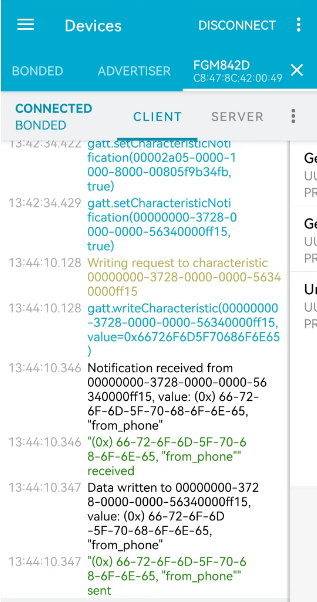

iii. 模块接收数据后，将数据发送回 nRF Connect，如下图所示。

发送数据回

接收和发送回数据的代码示例如下：

uint16_t ql_ble_demo_gatt_cb(ql_ble_gatt_msg_t *p_msg)
{
    os_printf("%s, msg_evt: [%d], conn_idx: [%d] rn", __func__, p_msg->msg_evt, p_msg->conn_idx);
    uint8_t idx = 0;

    switch (p_msg->msg_evt)
    {
        case QL_BLE_GATT_MSG_WRITE_REQ:
        {
            os_printf("conn_idx: [%d], svc_id: [%d], att_idx: [%d], handle: [%d], len: [%d], data: [%s] rn",
                    p_msg->conn_idx, p_msg->param.report.svc_id, p_msg->param.report.att_idx,
                    p_msg->param.report.char_handle, p_msg->param.report.data.len, p_msg->param.report.data.data);

            ql_ble_demo_msg ble_demo_msg = {0};
            ble_demo_msg.msg_id = QL_BLE_DEMO_PER_GATT_SEND_NTF;
            ble_demo_msg.msg_param.send_ntf.con_idx = p_msg->conn_idx;
            ble_demo_msg.msg_param.send_ntf.svc_id = p_msg->param.report.svc_id;
            ble_demo_msg.msg_param.send_ntf.att_idx = p_msg->param.report.att_idx;
            ble_demo_msg.msg_param.send_ntf.len = p_msg->param.report.data.len;
            ble_demo_msg.msg_param.send_ntf.data = malloc(p_msg->param.report.data.len);
            memset((void *)ble_demo_msg.msg_param.send_ntf.data, 0x00, p_msg->param.report.data.len);
            memcpy((void *)ble_demo_msg.msg_param.send_ntf.data, (const void *)p_msg->param.report.data.data,
                p_msg->param.report.data.len);
            ql_ble_demo_msg_send(&ble_demo_msg);
            break;
        }
    }
}

// ...

static void ql_ble_demo_msg_process(ql_ble_demo_msg *ble_msg)
{
    os_printf("msg_id: %d rn", ble_msg->msg_id);

    switch (ble_msg->msg_id)
    {
        case QL_BLE_DEMO_PER_GATT_SEND_NTF:
        {
            ql_ble_gatts_send_ntf_value(ble_msg->msg_param.send_ntf.con_idx,
                                        ble_msg->msg_param.send_ntf.svc_id,
                                        ble_msg->msg_param.send_ntf.att_idx,
                                        ble_msg->msg_param.send_ntf.data,
                                        ble_msg->msg_param.send_ntf.len);
            if (ble_msg->msg_param.send_ntf.data != NULL)
            {
                free(ble_msg->msg_param.send_ntf.data);
                ble_demo_msg.msg_param.send_ntf.data = NULL;
            }
            break;
        }
    }
}

模块作为 BLE中央设备

在此示例中，nRF Connect 应用程序用作外围设备进行测试。

初始化 BLE 中央设备。代码示例如下：

// ...

static void ql_ble_demo_entry(void *arg)
{
    ql_ble_demo_msg ble_demo_msg;
    uint8_t ble_mac[6] = {0};

    ql_ble_address_get(ble_mac);
    os_printf("ble_mac: [%02x:%02x:%02x:%02x:%02x:%02x] rn",
            ble_mac[0], ble_mac[1], ble_mac[2], ble_mac[3], ble_mac[4], ble_mac[5]);

    /* 设置 ble 事件回调 */
    ql_ble_set_notice_cb(ql_ble_demo_gap_cb);
    ql_ble_gatt_init(ql_ble_demo_gatt_cb);

    while (1)
    {
        os_memset((void *)&ble_demo_msg, 0x00, sizeof(ql_ble_demo_msg));
        if (ql_rtos_queue_wait(ql_ble_demo_q, (uint8 *)&ble_demo_msg, sizeof(ble_demo_msg), QL_WAIT_FOREVER) == 0)
        {
            ql_ble_demo_msg_process(&ble_demo_msg);
        }
    }
}

设置扫描参数并开始扫描。代码示例如下：

// ...

case QL_BLE_DEMO_START_SCAN:
{
    ql_ble_scan_param_t scan_param = {0};
    scan_param.scan_intv = 0x50;
    scan_param.scan_wd = 0x20;

    ret = ql_ble_start_scaning(scan_param);
    if (ret != QL_BLE_SUCCESS)
    {
        os_printf("ql_ble_start_scaning, ret: [%d] rn", ret);
        return;
    }
    break;
}

扫描开始后，将生成 QL_BLE_REPORT_ADV_EVENT 事件以选择要连接的外围设备。

// ...

case QL_BLE_REPORT_ADV_EVENT:
{
    ql_ble_recv_adv_t *recv_adv = (ql_ble_recv_adv_t *)param;
    os_printf("adv_type: [%d], adv_addr_type: [%d], adv_addr:[%02x:%02x:%02x:%02x:%02x:%02x], rssi: [%d] rn",
            recv_adv->adv_type, recv_adv->adv_addr_type, recv_adv->adv_addr[0], recv_adv->adv_addr[1],
            recv_adv->adv_addr[2], recv_adv->adv_addr[3], recv_adv->adv_addr[4], recv_adv->adv_addr[5],
            recv_adv->rssi);

#if CFG_ENABLE_QUECTEL_BLE_CENTRAL
    ql_ble_demo_report_adv_deal(recv_adv);
#endif
    break;
}

// ...

void ql_ble_demo_report_adv_deal(ql_ble_recv_adv_t *p_adv_report)
{
    uint8_t index = 0;

    while (index < p_adv_report->data_len)
    {
        gapAdStructure_t adElement;
        adElement.length = p_adv_report->data[index];
        adElement.adType = p_adv_report->data[index + 1];
        adElement.aData = (uint8_t *)&p_adv_report->data[index + 2];

        if ((adElement.adType = 0x08) || (adElement.adType = 0x09))
        {
            if (!memcmp(adElement.aData, "phone_server", strlen("phone_server"))) // check adv name
            {
                os_printf("Found Device NAME, RSSI:%ddBm, mac:", p_adv_report->rssi);
                for (uint8_t i = 0; i < 6; i++)
                {
                    os_printf("%02X ", p_adv_report->adv_addr[i]);
                }
                os_printf("rn");

                memcpy(&peer_addr.addr[0], p_adv_report->adv_addr, 6);
                peer_addr.addr_type = p_adv_report->adv_addr_type;

                ql_ble_demo_msg ble_demo_msg = {0};
                ble_demo_msg.msg_id = QL_BLE_DEMO_STOP_SCAN;
                ql_ble_demo_msg_send(&ble_demo_msg);
                return;
            }
        }

        /* Move on to the next AD element type */
        index += adElement.length + sizeof(uint8_t);
    }
}

连接外围设备后，将生成 QL_BLE_INIT_CONNECT_EVENT 事件以发现外围设备的服务。

// ...

case QL_BLE_DEMO_STOP_SCAN:
{
    ret = ql_ble_stop_scaning();
    if (ret != QL_BLE_SUCCESS)
    {
        os_printf("ql_ble_stop_scaning, ret: [%d] rn", ret);
        return;
    }

    if (ql_ble_demo_sem)
    {
        ql_rtos_semaphore_wait(ql_ble_demo_sem, QL_BLE_DEMO_TIMEOUT_MS);
    }

    ql_ble_set_connect_dev_addr(&peer_addr);
    ret = ql_ble_start_conn(0x30, 0x30, 0, 500);
    if (ret != QL_BLE_SUCCESS)
    {
        os_printf("ql_ble_start_conn, ret: [%d] rn", ret);
        return;
    }
    break;
}

// ...

case QL_BLE_INIT_CONNECT_EVENT:
{
    ql_ble_conn_ind_t *conn_ind = (ql_ble_conn_ind_t *)param;
    os_printf("conn_idx: [%d], addr_type: [%d], peer_addr: [%02x:%02x:%02x:%02x:%02x:%02x] rn",
            conn_ind->conn_idx, conn_ind->peer_addr_type, conn_ind->peer_addr[0], conn_ind->peer_addr[1],
            conn_ind->peer_addr[2], conn_ind->peer_addr[3], conn_ind->peer_addr[4], conn_ind->peer_addr[5]);

    conn_hdl = conn_ind->conn_idx;

#if CFG_ENABLE_QUECTEL_BLE_CENTRAL
    ql_ble_demo_msg ble_demo_msg = {0};
    ble_demo_msg.msg_id = QL_BLE_DEMO_CENTRAL_EXCHANGE_MTU;
    ql_ble_demo_msg_send(&ble_demo_msg);
#endif
    break;
}

// ...

case QL_BLE_MTU_CHANGE_EVENT:
{
    ql_ble_mtu_change_t *mtu_change = (ql_ble_mtu_change_t *)param;
    os_printf("conn_idx: [%d], mtu_size: [%d] rn", mtu_change->conn_idx, mtu_change->mtu);

#if CFG_ENABLE_QUECTEL_BLE_CENTRAL
    ql_ble_demo_msg ble_demo_msg = {0};
    ble_demo_msg.msg_id = QL_BLE_DEMO_CEN_GATT_DISV_ALL_SRV;
    ql_ble_demo_msg_send(&ble_demo_msg);
#endif
    break;
}

// ...

case QL_BLE_DEMO_CEN_GATT_DISV_ALL_SRV:
{
    ql_ble_gattc_all_service_discovery(conn_hdl);
    break;
}

发现外围设备的服务后，将生成 QL_BLE_GATT_MSG_CMP_EVT 事件，操作项为 QL_BLE_GATT_OP_PEER_SVC_DISC_END。

// ...
case QL_BLE_GATT_MSG_CMP_EVT:
{
    os_printf("QL_BLE_GATT_MSG_CMP_EVT, operation: [%d], status: [%d] rn",
            p_msg->param.op.operation, p_msg->param.op.status);

    if ((p_msg->param.op.operation == QL_BLE_GATT_OP_PEER_SVC_DISC_END) && (cen_chara_hdl != 0))
    {
#if CFG_ENABLE_QUECTEL_BLE_CENTRAL
        ql_ble_demo_msg ble_demo_msg = {0};
        ble_demo_msg.msg_id = QL_BLE_DEMO_CEN_GATT_NTFCFG;
        ql_ble_demo_msg_send(&ble_demo_msg);
#endif
    }
    break;
}

数据成功写入外围设备后，外围设备将向中央设备发送 "123456" 数据，然后生成 QL_BLE_GATT_MSG_NTF_REQ 事件。

// ...
case QL_BLE_GATT_MSG_NTF_REQ:
{
    os_printf("conn_idx: [%d], svc_id: [%d], att_idx: [%d], handle: [%d], len: [%d], data: [%s] rn",
            p_msg->conn_idx, p_msg->param.report.svc_id, p_msg->param.report.att_idx,
            p_msg->param.report.char_handle, p_msg->param.report.data.len, p_msg->param.report.data.data);

#if CFG_ENABLE_QUECTEL_BLE_CENTRAL
    ql_ble_demo_msg ble_demo_msg = {0};
    ble_demo_msg.msg_id = QL_BLE_DEMO_CEN_GATT_WRREQ;
    ql_ble_demo_msg_send(&ble_demo_msg);
#endif
    break;
}

附录参考

文档名称
[1]: Quectel_FCM242D&FGM842D_Series_QuecOpen(SDK)_Quick_Start_Guide

术语和缩略语

术语和缩略语：

缩略语	描述
API	应用程序编程接口
BLE	低功耗蓝牙
GATT	通用属性配置文件
ID	标识符
IoT	物联网
MAC	媒体访问控制
MTU	最大传输单元
RSSI	接收信号强度指示
SDK	软件开发工具包
UUID	通用唯一标识符

WiFi 开发指南

通用 API 开发指南

ShortRange

BLE 开发指南

简介

BLE API

头文件

API 概述

API 描述

ql_ble_address_get

ql_ble_errcode_e

ql_ble_set_notice_cb

ql_ble_notice_cb

ql_ble_notify_e

ql_ble_set_adv_param

ql_ble_adv_param_t

ql_ble_adv_mode_e

ql_ble_addr_type_e

ql_ble_adv_mac_addr_t

ql_ble_phy_e

ql_ble_adv_channel_e

ql_ble_adv_filter_e

ql_ble_adv_disc_mode_e

ql_ble_set_adv_data

ql_ble_set_scan_rsp_data

ql_ble_create_db

ql_ble_gatt_service_t

ql_ble_attm_desc_t

ql_ble_start_advertising

ql_ble_stop_advertising

ql_ble_update_param

ql_ble_set_dev_name

ql_ble_start_scaning

ql_ble_scan_param_t

ql_ble_scan_mode_e

ql_ble_stop_scaning

ql_ble_set_connect_dev_addr

ql_ble_start_conn

ql_ble_stop_conn

ql_ble_disconnect

ql_ble_gatt_init

ql_ble_gatt_msg_handler_t

ql_ble_gatt_msg_t

ql_ble_gatt_msg_evt_t

ql_ble_gatt_data_report

ql_ble_data_t

ql_ble_gatt_op_cmp_t

ql_ble_gatt_operation

ql_ble_gatt_svc_disc_s

ql_ble_gatt_svc_inc_s

ql_ble_gatt_char_disc_s

ql_ble_gatt_prop_e

ql_ble_gatt_desc_disc_s

ql_ble_gatts_send_ntf_value

ql_ble_gatts_send_ind_value

ql_ble_gattc_all_service_discovery

ql_ble_gattc_ntf_ind_enable

ql_ble_gattc_write_data_req_with_handle

ql_ble_gattc_write_data_cmd_with_handle

ql_ble_gattc_read_data

ql_ble_gatt_mtu_changes

示例

模块作为 BLE 外围设备

模块作为 BLE中央设备

附录参考

术语和缩略语
