HDMI

本文档详细介绍了Quectel Pi M1智能主控板的HDMI显示屏的使用方法，以10.1英寸HDMI显示屏为例进行详细说明。

HDMI屏幕连接

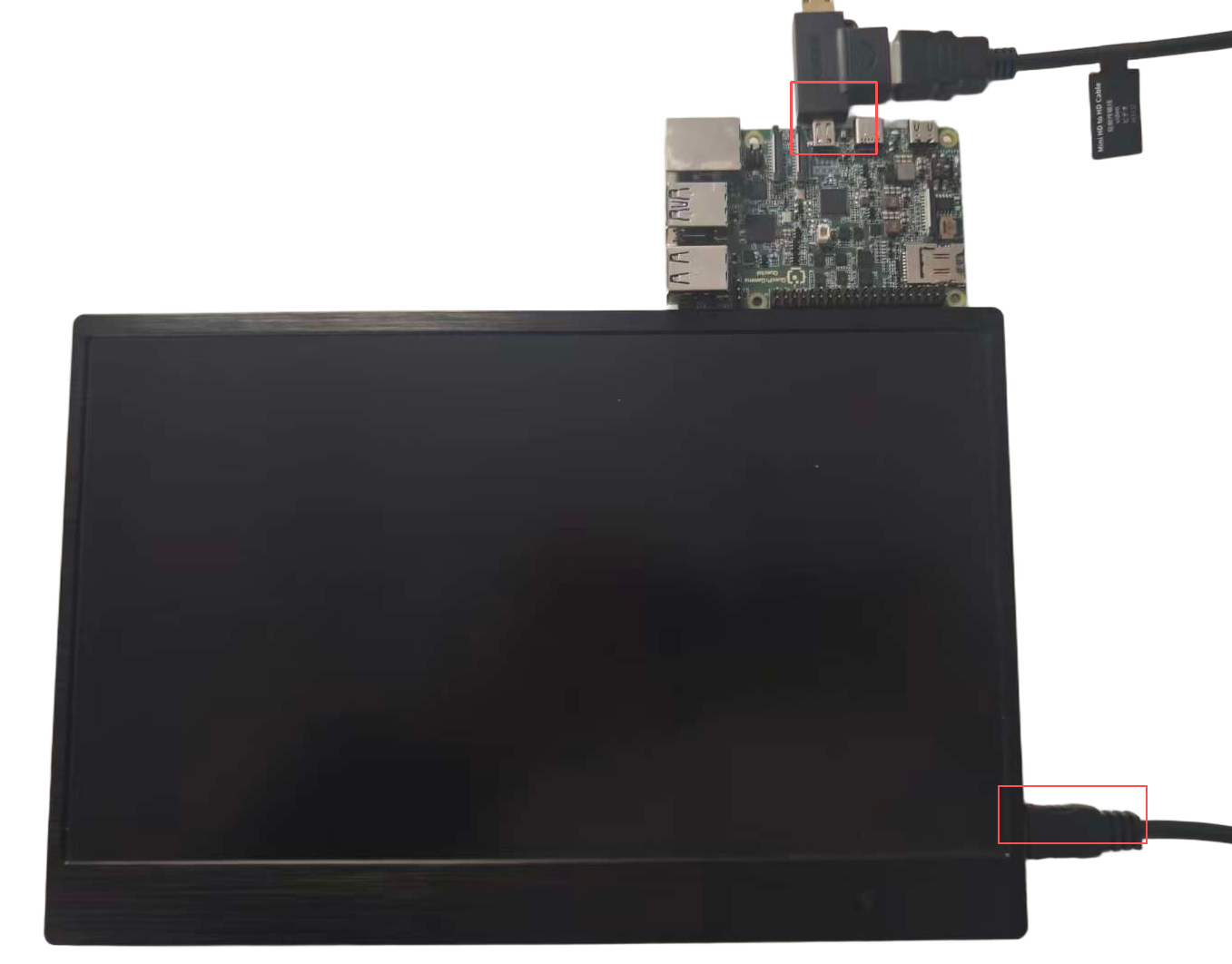

硬件接口连接

开机启动

开机启动后，进入系统桌面。

功能使用

触摸功能的使用方法

HDMI显示器上电开机后，需要将USB口连接到HDMI屏幕。

注：此功能需要带有触摸功能的HDMI屏幕。

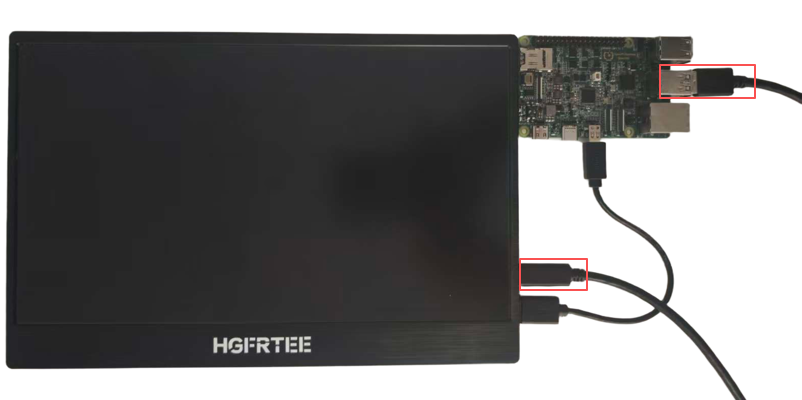

按照下图进行连接：

调整音频和显示

注：接入HDMI显示器后，分辨率是自适应的，不可更改。目前所支持的HDMI分辨率是3840 × 2160、1920 × 1080、1280 × 720、720 × 480

音频具体配置请依次进入：Android 桌面→ 菜单 → 设置 → 提示音和震动，即可对音频进行设置。

显示具体配置请依次进入:Android 桌面→ 菜单 → 设置 → 显示，即可对显示进行设置。

视频播放功能

Android桌面的视频播放功能

1.使用adb工具将视频文件推送到智能主控板。adb使用方法请参考快速入门章节adb使用介绍。

adb push "E:\FeiShu\Animal World.mp4" /sdcard/DCIM     #将相关视频推送到智能主控板SD卡的DCIM目录下

#进入到智能主控板下
su    #切换到root用户
am broadcast -a android.intent.action.MEDIA_SCANNER_SCAN_FILE -d file:///sdcard/DCIM/Animal World.mp4    #重新扫描媒体库的这个文件

2.具体配置请依次进入：Android 桌面->文件管理器->视频文件->播放视频。

音频播放功能

Android桌面的音频播放功能：

注：播放音频需要在Quectel Pi M1智能主控板上将喇叭连接。

1.使用adb工具将音频文件推送到智能主控板。adb使用方法请参考快速入门章节adb使用介绍。

adb push E:\eage\test.mp3 /sdcard/Music #将音频推送到智能主控板SD卡的Music目录下

#进入到智能主控板下
su    #切换到root用户
am broadcast -a android.intent.action.MEDIA_SCANNER_SCAN_FILE -d file:///sdcard/Music/test.mp3     #重新扫描媒体库的这个文件

2.具体配置请依次进入：Android 桌面->文件管理器->播放音频。

进阶功能

HDMI屏幕的热插拔

HDMI屏幕支持热插拔功能，可以在系统运行过程中插拔HDMI屏幕，系统会自动识别并显示画面。

热插拔使用方法

1.在系统运行状态下，直接将HDMI屏幕插入智能主控板的HDMI接口。
2.系统会自动检测到HDMI设备并启动显示输出。
3.如需断开HDMI屏幕，可直接拔出HDMI线缆，系统会自动切换显示输出。

热插拔注意事项

1.热插拔功能仅支持通过HDMI接口连接的显示屏。
2.使用DP转HDMI适配器连接的屏幕可能无法正常支持热插拔。
3.在插拔过程中请避免频繁操作，建议每次插拔间隔不少于5秒。

应用场景

• 媒体娱乐终端: 使用Quectel Pi M1智能主控板作为媒体娱乐终端，可以播放视频、音乐、查看图片等。
• 工业数据可视化平台: 使用Quectel Pi M1智能主控板作为工业数据可视化平台，可以显示工业数据、监控设备运行情况、进行数据处理等。
• 智能交互终端：使用Quectel Pi M1智能主控板作为智能交互终端，可以使用于各类的人机交互应用。

疑难解答

如何查看系统日志

查看系统日志，需要将串口线接至电脑，并使用串口工具查看日志。

黑屏问题

在正常连接好设备后，开机后显示黑屏，可能是以下的情况：
1.电源连接问题
检查显示屏的供电接口是否正确连接，确认电源适配器已正确连接并供电。
2.连接线路问题
检查HDMI线缆是否正确连接并牢固插入，确认HDMI线缆方向是否正确，避免插反，检查连接器是否有物理损坏。
3.系统启动问题
确认系统已正常启动并加载显示服务，查看系统日志确认显示驱动是否正常加载。
4.分辨率兼容问题
检查显示器支持的分辨率是否与系统输出分辨率匹配，必要时手动调整分辨率设置。

花屏问题

在正常连接好设备后，开机后显示花屏，可能是以下的情况：
1.信号干扰
检查HDMI线缆是否过长或质量不佳，确认线缆周围是否有强电磁干扰源，尝试更换高质量的HDMI线缆。
2.硬件兼容性问题
确认使用的显示屏型号与Quectel Pi M1完全兼容，检查显示屏固件版本是否为最新版本。
3.接口接触不良
检查HDMI接口是否存在松动或氧化现象，重新插拔HDMI线缆确保连接牢固。
