AI Playground
AI Playground用户体验平台旨在为行业用户提供"开箱即用"的软硬一体化AI功能体验。无论是个人开发者还是企业创新团队，AI Playground都能提供全链路支持，让复杂的AI技术高效转化为可落地的实践路径，加速AI创新与产品化进程。
AI Playground简介
本节主要介绍AI Playground用户体验平台对Android端算法SDK的集成开发指南，旨在帮助开发者快速了解与应用部署各类AI算法。
集成的算法服务
| 算法类型 | 功能描述 | 应用场景 |
|---|---|---|
| 人脸识别 | 人脸检测、关键点定位、特征提取与比对 | 门禁考勤、身份验证 |
| 口罩检测 | 检测口罩佩戴状态（正确/错误/未佩戴） | 公共场所安全监测 |
| 手势识别 | 识别常见手势动作 | 人机交互、智能家居 |
| 二维码识别 | 快速扫描和解码二维码/条形码 | 支付、信息获取 |
| OCR文字识别 | 图片和相机流中的文字提取 | 证件识别、票据处理 |
部署前准备
开发环境要求
| 项目 | 要求 |
|---|---|
| IDE | Android Studio Arctic Fox (2020.3.1) 或更高版本 |
| Android SDK | compileSdk 32 |
| Android NDK | 21.4.7075529 |
| CMake | 3.22.1 |
| Gradle | 7.0+ |
| JDK | 1.8 |
| 目标设备 | ARM64架构（arm64-v8a） |
| 最低系统版本 | Android 5.0 (API 21) |
| 目标系统版本 | Android 11 (API 30) |
注： 设备需先连接adb工具，执行adb root，再执行adb shell setenforce 0
必需软件安装
Android Studio配置
1. 安装NDK和CMake
打开 Android Studio → Settings → Appearance & Behavior → System Settings → Android SDK
- 切换到 SDK Tools 标签页
勾选以下组件并安装：
- NDK (Side by side) → 选择版本 21.4.7075529
- CMake → 选择版本 3.22.1
- Android SDK Build-Tools
- Android SDK Platform-Tools
2. 配置环境变量（Windows系统）
ANDROID_NDK_HOME = C:\Users\[用户名]\AppData\Local\Android\Sdk\ndk\21.4.7075529
Gradle配置
项目根目录 build.gradle:
plugins {
alias(libs.plugins.android.application) apply false
alias(libs.plugins.kotlin.android) apply false
}
项目依赖库
Java/Kotlin依赖
Native依赖库（.so文件）

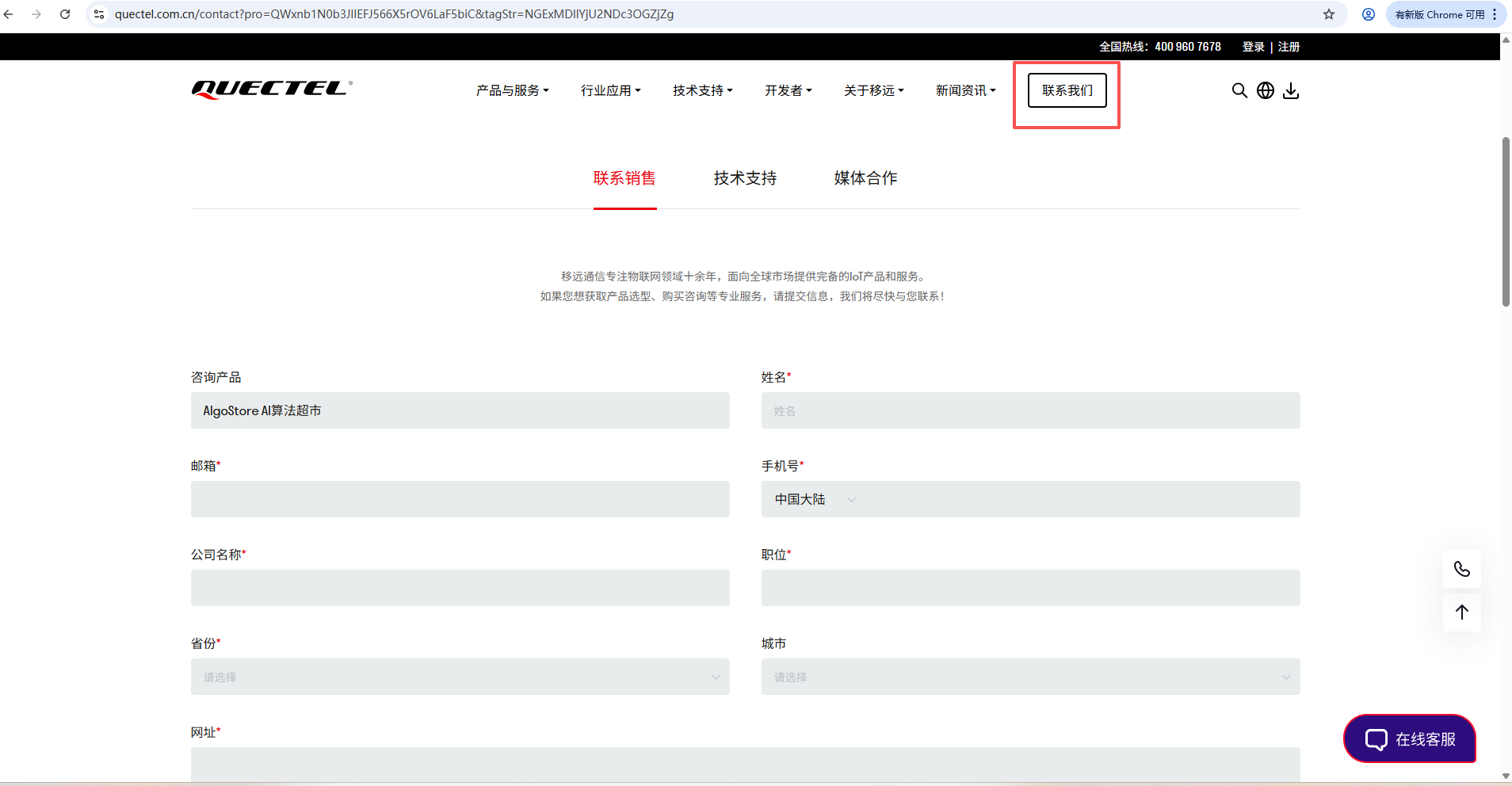

项目依赖以下预编译的Native库（官网联系我们获取），需放置在 app/src/main/jniLibs/arm64-v8a/ 目录：
| 库名称 | 说明 |
|---|---|
| libedge_computing_market.so | 主算法库（项目编译产物） |
| libinference.so | 推理引擎 |
| libopencv_java4.so | OpenCV图像处理库 |
| libfacerecognition.so | 人脸识别算法库 |
| libmaskdet.so | 口罩检测算法库 |
| libpipeline.so | 手势识别Pipeline库 |
| libdeepocr.so | OCR文字识别库 |
| libzbar.so | 二维码识别库 |
| libzbar_ex.so | 二维码扩展库 |
| libjsoncpp.so | JSON解析库 |
| libc++_shared.so | C++运行时库 |
模型文件部署
模型文件需部署到设备的指定目录，项目默认路径结构：
/data/user/0/com.quectel.edgecomputingmarket/files/model/
├── face # 子模块名
│ └── sim.engine # 子模块模型文件
├── hand
│ └── sim.engine
├── person
│ └── sim.engine
└── reid
└── sim.engine
模型核心信息
模型算法列表
| 序号 | 算法名称 | 模型类型 | 输入尺寸 | 硬件加速 | 说明 |
|---|---|---|---|---|---|
| 1 | 人脸识别 | 识别模型 | 256×256 | DSP | 识别图片中的人脸 |
| 2 | 口罩检测 | 检测模型 | 640×640 | DSP | 三分类：正确/错误/未佩戴 |
| 3 | 手势检测 | 检测模型 | 640×640 | DSP | 检测手势区域 |
| 4 | OCR文字识别 | 识别模型 | - | DSP | 文字内容识别 |
| 5 | 二维码识别 | 解码算法 | - | CPU | 支持QR Code等多种码制 |
各算法详细说明
人脸识别
功能模块：
- 人脸检测：定位图片/视频流中的人脸位置，输出边界框坐标
- 关键点定位：提取5个面部关键点（左眼、右眼、鼻尖、左嘴角、右嘴角）
- 特征提取：生成128维人脸特征向量
- 人脸比对：通过余弦相似度计算人脸相似性
技术参数：
| 参数 | 数值 |
|---|---|
| 检测置信度阈值 | 0.5 |
| NMS阈值 | 0.5 |
| 最小人脸面积比例 | 1%（图像面积） |
| 特征维度 | 128维 |
| 相似度阈值 | 0.6 |
口罩检测
检测类别：
| 类别ID | 类别名称 | 说明 |
|---|---|---|
| 0 | Correctly_Worn | 正确佩戴口罩 |
| 1 | Not_Worn | 未佩戴口罩 |
| 2 | Incorrectly_Worn | 错误佩戴口罩（仅遮口/仅遮鼻等） |
技术参数：
| 参数 | 默认值 |
|---|---|
| 置信度阈值 | 0.25 |
| NMS阈值 | 0.45 |
| 最小检测框面积 | 1%（图像面积） |
手势识别
支持的手势类型：
| 序号 | 手势名称 | 说明 |
|---|---|---|
| 1 | like | 点赞手势 |
| 2 | dislike | 踩/倒赞手势 |
| 3 | call | 打电话手势 |
| 4 | fist | 握拳 |
| 5 | four | 四指手势 |
| 6 | mute | 静音手势 |
| 7 | ok | OK手势 |
| 8 | one | 食指手势 |
| 9 | palm | 手掌张开 |
| 10 | other | 其他手势 |
| 11 | three | 三指手势 |
| 12 | yeah | 胜利/V字手势 |
Pipeline流程： 检测 → 裁剪 → 分类
OCR文字识别
功能特性：
- 支持多行文本检测
- 自动识别中英文混合文本
- 返回文本内容和位置信息
技术参数：
| 参数 | 数值 |
|---|---|
| 置信度阈值 | 0.2 |
| 输入尺寸 | 256×256 |
| 支持语言 | 中文、英文 |
二维码识别
支持的码制：
- QR Code
- EAN-13（可配置关闭）
- 其他ZBar支持的码制
配置参数：
g_qrScanner->set_config(ZBAR_QRCODE, ZBAR_CFG_X_DENSITY, 4);
g_qrScanner->set_config(ZBAR_QRCODE, ZBAR_CFG_Y_DENSITY, 4);
模型移植流程（以人脸识别为例）
本小节以人脸识别为例，详细介绍如何从零开始在Android Studio中集成算法模型。
项目结构创建
app/src/main/
├── cpp/
│ ├── CMakeLists.txt # CMake配置文件
│ ├── edge_computing_market.cpp # JNI接口实现
│ └── include/ # 头文件目录
│ ├── faceRecogInterfaceEX.hpp
│ ├── SNPEClass.hpp
│ └── ...
├── java/com/quectel/edgecomputingmarket/
│ └── manager/
│ └── JniManager.java # JNI管理类
├── jniLibs/arm64-v8a/ # Native库目录
│ ├── libSNPE.so
│ ├── libopencv_java4.so
│ └── ...
└── assets/models/
└── face_model/
└── sim.engine
CMake配置
创建 app/src/main/cpp/CMakeLists.txt：
cmake_minimum_required(VERSION 3.22.1)
project("edge_computing_market" LANGUAGES CXX)
# ========== 路径配置 ==========
set(THIRD_PARTY_SO_ROOT "${CMAKE_SOURCE_DIR}/../jniLibs")
set(INCLUDE_ROOT "${CMAKE_SOURCE_DIR}/include")
set(LOCAL_SRC_DIR "${CMAKE_SOURCE_DIR}")
set(SUPPORTED_ABI "arm64-v8a")
set(THIRD_PARTY_SO_DIR "${THIRD_PARTY_SO_ROOT}/${SUPPORTED_ABI}")
# ========== 导入预编译库 ==========
# OpenCV库
set(OPENCV_LIB_NAME "opencv_java4")
add_library(${OPENCV_LIB_NAME} SHARED IMPORTED)
set_target_properties(${OPENCV_LIB_NAME} PROPERTIES
IMPORTED_LOCATION "${THIRD_PARTY_SO_DIR}/lib${OPENCV_LIB_NAME}.so"
)
# SNPE推理引擎
set(SNPE_LIB_NAME "SNPE")
add_library(${SNPE_LIB_NAME} SHARED IMPORTED)
set_target_properties(${SNPE_LIB_NAME} PROPERTIES
IMPORTED_LOCATION "${THIRD_PARTY_SO_DIR}/lib${SNPE_LIB_NAME}.so"
)
# C++运行时
set(C_SHARED_LIB_NAME "c++_shared")
add_library(${C_SHARED_LIB_NAME} SHARED IMPORTED)
set_target_properties(${C_SHARED_LIB_NAME} PROPERTIES
IMPORTED_LOCATION "${THIRD_PARTY_SO_DIR}/lib${C_SHARED_LIB_NAME}.so"
)
# 人脸识别库
set(FACE_LIB_NAME "facerecognition")
add_library(${FACE_LIB_NAME} SHARED IMPORTED)
set_target_properties(${FACE_LIB_NAME} PROPERTIES
IMPORTED_LOCATION "${THIRD_PARTY_SO_DIR}/lib${FACE_LIB_NAME}.so"
)
# ========== 头文件配置 ==========
function(recursive_include dir)
if(IS_DIRECTORY ${dir})
include_directories(${dir})
file(GLOB SUB_DIRS RELATIVE ${dir} "${dir}/*")
foreach(sub_dir ${SUB_DIRS})
set(full_sub_dir "${dir}/${sub_dir}")
if(IS_DIRECTORY ${full_sub_dir})
recursive_include(${full_sub_dir})
endif()
endforeach()
endif()
endfunction()
recursive_include(${INCLUDE_ROOT})
# ========== 编译edge_computing_market.so ==========
file(GLOB LOCAL_SRC_FILES
"${LOCAL_SRC_DIR}/edge_computing_market.cpp"
)
find_library(LOG_LIB log REQUIRED)
find_library(JNI_GRAPHICS_LIB jnigraphics REQUIRED)
add_library(edge_computing_market SHARED ${LOCAL_SRC_FILES})
target_compile_features(edge_computing_market PRIVATE cxx_std_17)
target_compile_options(edge_computing_market PRIVATE
-frtti
-fexceptions
-Wno-error=format-security
-fPIC
)
target_link_libraries(edge_computing_market PRIVATE
${C_SHARED_LIB_NAME}
${FACE_LIB_NAME}
${OPENCV_LIB_NAME}
${SNPE_LIB_NAME}
${JNI_GRAPHICS_LIB}
${LOG_LIB}
c m dl atomic
)
JNI接口层实现
Java层接口定义
创建 JniManager.java：
package com.quectel.edgecomputingmarket.manager;
public class JniManager {
private static final String TAG = "JniManager";
private static final String SO_NAME = "edge_computing_market";
private static volatile JniManager INSTANCE;
private static boolean isSoLoaded = false;
// 加载Native库
static {
try {
System.loadLibrary(SO_NAME);
isSoLoaded = true;
} catch (UnsatisfiedLinkError e) {
isSoLoaded = false;
}
}
// 单例模式
public static JniManager getInstance() {
if (INSTANCE == null) {
synchronized (JniManager.class) {
if (INSTANCE == null) {
INSTANCE = new JniManager();
}
}
}
return INSTANCE;
}
// ========== 人脸识别接口 ==========
/**
* 设置SNPE环境变量
* @param soPath Native库路径
*/
public native void setAdspEnv(String soPath);
/**
* 初始化人脸识别模型
* @param faceDetModelPath 人脸检测模型路径
* @param faceLandmarkModelPath 关键点模型路径
* @param faceRegModelPath 特征提取模型路径
* @param faceDbPath 人脸库路径
* @return 0-成功，负数-错误码
*/
public native int initFaceRecognition(
String faceDetModelPath,
String faceLandmarkModelPath,
String faceRegModelPath,
String faceDbPath
);
/**
* 从图片进行人脸识别
* @param imagePath 输入图片路径
* @param saveDir 结果图片保存目录
* @return 结果图片路径
*/
public native String faceRecognitionFromImage(String imagePath, String saveDir);
/**
* 从相机流进行实时人脸识别
* @param mergedYuvData YUV数据
* @param width 图像宽度
* @param height 图像高度
* @param rotation 旋转角度
* @return 检测结果数组 [人脸数, x, y, w, h, id, score, 关键点数, 关键点坐标...]
*/
public native float[] faceRecognitionFromCameraX(
byte[] mergedYuvData,
int width,
int height,
int rotation
);
/**
* 释放人脸识别资源
*/
public native void releaseCameraFaceRecog();
}
C++层JNI实现
创建 edge_computing_market.cpp（核心代码片段）：
#include <jni.h>
#include <string>
#include <vector>
#include <android/log.h>
#include "faceRecogInterfaceEX.hpp"
#include "opencv2/opencv.hpp"
#define LOG_TAG "JNI_edge_computing_market"
#define LOGD(...) __android_log_print(ANDROID_LOG_DEBUG, LOG_TAG, __VA_ARGS__)
#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR, LOG_TAG, __VA_ARGS__)
// 全局人脸识别实例
static std::unique_ptr<FaceRecogInterFaceEX::FaceRecogIFEX> g_frIfEx = nullptr;
static std::vector<std::vector<float>> g_faceFeatures;
static int g_validFeatureDim = 0;
void SetAdspLibraryPath(const std::string &nativeLibPath) {
std::stringstream spath;
std::stringstream spath1;
spath << nativeLibPath << ";/vendor/lib/rfsa/adsp;/vendor/dsp;/vendor/dsp/cdsp";
spath1 << nativeLibPath;
LOGD("nativeLibPath is %s", nativeLibPath.c_str());
if (setenv("ADSP_LIBRARY_PATH", spath.str().c_str(), 1 /*override*/) == 0) {
LOGD("SNPE环境配置成功");
} else {
LOGD("SNPE环境配置失败");
}
if (setenv("LD_LIBRARY_PATH", spath1.str().c_str(), 1 /*override*/) == 0) {
LOGD("SNPE环境配置成功");
} else {
LOGD("SNPE环境配置失败");
}
LOGD("ADSP_LIBRARY_PATH is %s", getenv("ADSP_LIBRARY_PATH"));
LOGD("LD_LIBRARY_PATH is %s", getenv("LD_LIBRARY_PATH"));
}
extern "C" JNIEXPORT void JNICALL
Java_com_quectel_edgecomputingmarket_manager_JniManager_setAdspEnv(
JNIEnv *env,
jobject thiz,
jstring soLibraryPath
) {
const char *ldPath = env->GetStringUTFChars(soLibraryPath, nullptr);
if (ldPath == nullptr) {
LOGE("环境变量路径为空！");
goto end;
}
SetAdspLibraryPath(ldPath);
end:
env->ReleaseStringUTFChars(soLibraryPath, ldPath);
}
/**
* 初始化人脸识别模型
*/
extern "C"
JNIEXPORT jint JNICALL
Java_com_quectel_edgecomputingmarket_manager_JniManager_initFaceRecognition(
JNIEnv *env, jobject thiz,
jstring face_det_model_path,
jstring face_landmark_model_path,
jstring face_reg_model_path,
jstring face_db_path) {
try {
if (g_frIfEx != nullptr) {
LOGD("人脸识别已初始化");
return 0;
}
// 获取模型路径
char *detModel = const_cast<char *>(env->GetStringUTFChars(face_det_model_path, nullptr));
char *landmarkModel = const_cast<char *>(env->GetStringUTFChars(face_landmark_model_path, nullptr));
char *regModel = const_cast<char *>(env->GetStringUTFChars(face_reg_model_path, nullptr));
char *dbPath = const_cast<char *>(env->GetStringUTFChars(face_db_path, nullptr));
// 创建人脸识别实例
g_frIfEx = std::make_unique<FaceRecogInterFaceEX::FaceRecogIFEX>(
detModel, landmarkModel, regModel);
int err = g_frIfEx->init();
if (err != 0) {
g_frIfEx.reset();
return err;
}
// 加载人脸库
std::vector<std::string> filePaths;
glob(dbPath, filePaths);
g_faceFeatures.clear();
for (const auto &path: filePaths) {
cv::Mat img = cv::imread(path);
if (img.empty()) continue;
std::vector<FaceRecogInterFaceEX::FaceResults_t> faceResults;
err = g_frIfEx->detect_face(img, faceResults, 0.5, 0.5);
if (err == 1 && !faceResults.empty() && !faceResults[0].feature.empty()) {
g_faceFeatures.emplace_back(faceResults[0].feature);
g_validFeatureDim = faceResults[0].feature.size();
}
}
// 释放字符串资源
env->ReleaseStringUTFChars(face_det_model_path, detModel);
env->ReleaseStringUTFChars(face_landmark_model_path, landmarkModel);
env->ReleaseStringUTFChars(face_reg_model_path, regModel);
env->ReleaseStringUTFChars(face_db_path, dbPath);
return g_faceFeatures.empty() ? -2 : 0;
} catch (...) {
return -5;
}
}
/**
* 相机流人脸识别
*/
extern "C"
JNIEXPORT jfloatArray JNICALL
Java_com_quectel_edgecomputingmarket_manager_JniManager_faceRecognitionFromCameraX(
JNIEnv *env, jobject thiz,
jbyteArray mergedYuvData_,
jint width, jint height, jint rotation) {
if (g_frIfEx == nullptr || g_faceFeatures.empty()) {
jfloatArray emptyArray = env->NewFloatArray(1);
float emptyVal = 0.0f;
env->SetFloatArrayRegion(emptyArray, 0, 1, &emptyVal);
return emptyArray;
}
// 获取YUV数据
jbyte *mergedYuvData = env->GetByteArrayElements(mergedYuvData_, nullptr);
// YUV转BGR
cv::Mat yuvMat(height * 3 / 2, width, CV_8UC1, (unsigned char *) mergedYuvData);
cv::Mat bgrMat;
cv::cvtColor(yuvMat, bgrMat, cv::COLOR_YUV2BGR_I420);
// 图像旋转
cv::Mat rotatedMat;
switch (rotation) {
case 90: cv::rotate(bgrMat, rotatedMat, cv::ROTATE_90_CLOCKWISE); break;
case 180: cv::rotate(bgrMat, rotatedMat, cv::ROTATE_180); break;
case 270: cv::rotate(bgrMat, rotatedMat, cv::ROTATE_90_COUNTERCLOCKWISE); break;
default: rotatedMat = bgrMat.clone(); break;
}
// 人脸检测
std::vector<FaceRecogInterFaceEX::FaceResults_t> faceResults;
g_frIfEx->detect_face(rotatedMat, faceResults, 0.5f, 0.5f);
// 特征匹配
for (auto &face: faceResults) {
if (!face.feature.empty() && face.feature.size() == g_validFeatureDim) {
std::pair<int, float> matchRes = g_frIfEx->cosine_similarity(
g_faceFeatures, face.feature, 0.6f);
face.code = matchRes.first;
}
}
// 构建返回结果
int resultSize = 1;
for (const auto &face: faceResults) {
resultSize += 7 + face.key_pts.size() * 2;
}
jfloatArray resultArray = env->NewFloatArray(resultSize);
std::unique_ptr<float[]> resultData(new float[resultSize]);
int idx = 0;
resultData[idx++] = static_cast<float>(faceResults.size());
for (const auto &face: faceResults) {
resultData[idx++] = static_cast<float>(face.x);
resultData[idx++] = static_cast<float>(face.y);
resultData[idx++] = static_cast<float>(face.width);
resultData[idx++] = static_cast<float>(face.height);
resultData[idx++] = static_cast<float>(face.code);
resultData[idx++] = 0.0f; // score
resultData[idx++] = static_cast<float>(face.key_pts.size());
for (const auto &pt: face.key_pts) {
resultData[idx++] = static_cast<float>(pt.x);
resultData[idx++] = static_cast<float>(pt.y);
}
}
env->SetFloatArrayRegion(resultArray, 0, resultSize, resultData.get());
env->ReleaseByteArrayElements(mergedYuvData_, mergedYuvData, JNI_ABORT);
return resultArray;
}
/**
* 释放资源
*/
extern "C"
JNIEXPORT void JNICALL
Java_com_quectel_edgecomputingmarket_manager_JniManager_releaseCameraFaceRecog(
JNIEnv *env, jobject thiz) {
g_frIfEx.reset();
g_faceFeatures.clear();
g_validFeatureDim = 0;
}
build.gradle配置
在 app/build.gradle 中添加：
android {
// ... 其他配置 ...
defaultConfig {
// ... 其他配置 ...
externalNativeBuild {
cmake {
cppFlags ""
abiFilters 'arm64-v8a'
}
}
ndk {
abiFilters 'arm64-v8a'
}
}
externalNativeBuild {
cmake {
path "src/main/cpp/CMakeLists.txt"
version "3.22.1"
}
}
ndkVersion '21.4.7075529'
}
使用示例
初始化模型
public class MainActivity extends AppCompatActivity {
private JniManager jniManager;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
// 获取JNI管理器实例
jniManager = JniManager.getInstance();
// 设置SNPE环境
String nativeLibDir = getApplicationInfo().nativeLibraryDir;
jniManager.setAdspEnv(nativeLibDir);
// 初始化人脸识别
String modelPath = getFilesDir() + "/model/face_model";
String faceDbPath = getFilesDir() + "/model/facedb";
int result = jniManager.initFaceRecognition(//参数传模型文件的路径);
if (result == 0) {
Log.d("EdgeComputingMarket", "人脸识别初始化成功");
} else {
Log.e("EdgeComputingMarket", "人脸识别初始化失败: " + result);
}
}
}
相机流人脸识别
以CameraX为例，需要导入相关依赖，也可自行选择别的相机实现方式：
// 使用CameraX获取预览帧
previewView.getPreviewStreamState().observe(this, state -> {
// 相机准备就绪
});
// 在ImageAnalysis中处理帧数据
ImageAnalysis imageAnalysis = new ImageAnalysis.Builder()
.setTargetResolution(new Size(640, 480))
.setBackpressureStrategy(ImageAnalysis.STRATEGY_KEEP_ONLY_LATEST)
.build();
imageAnalysis.setAnalyzer(executor, image -> {
// 获取YUV数据
ImageProxy imageProxy = image;
byte[] yuvData = yuv420ToNv21(imageProxy);
// 调用人脸识别
float[] results = jniManager.faceRecognitionFromCameraX(
yuvData,
imageProxy.getWidth(),
imageProxy.getHeight(),
getRotationDegrees()
);
// 解析结果
if (results != null && results.length > 1) {
int faceCount = (int) results[0];
int idx = 1;
for (int i = 0; i < faceCount; i++) {
float x = results[idx++];
float y = results[idx++];
float w = results[idx++];
float h = results[idx++];
int id = (int) results[idx++];
// 跳过score和关键点
idx += 2 + (int) results[idx - 1] * 2;
Log.d("FaceResult", "Face " + i + ": pos=(" + x + "," + y +
"), id=" + id);
}
}
image.close();
});
资源释放
@Override
protected void onDestroy() {
super.onDestroy();
if (jniManager != null) {
jniManager.releaseCameraFaceRecog();
}
}
Demo演示
左侧tab栏选择想要体验的功能，Local Picture是选择本地图片识别，Live Camera是调用设备摄像头识别，APM是查看设备性能变化以及运行日志。
选择Local Picture，点击Before区域的灰白区域即可上传图片。
选择Live Camera，点击开始拍照，即可开启摄像头识别。
常见问题排查
注意： 本项目需要使用到系统库，需确保targetSdk ≤ 30，在安装应用之前需要先adb连接设备执行 adb root 命令，然后执行 adb shell setenforce 0 命令，且需要在算法的so库初始化之前设置adsp环境变量，才能正常使用，参考上面的代码。
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 算法时效性失效 | 算法初始化后会有一个小时的时效性，超时会失效 | 退出当前应用并清理后台重新启动 |
| UnsatisfiedLinkError | .so库未正确加载 | 检查jniLibs目录结构和架构是否匹配以及环境变量是否设置 |
| 模型初始化失败(-1) | 模型文件不存在或路径错误 | 检查模型文件是否正确复制到设备 |
| 人脸库加载失败(-2) | 人脸库图片格式不正确 | 确保使用标准JPEG格式图片 |
| 检测结果为空 | 图像格式或尺寸不正确，有些相机的角度不固定，导致拍摄出来的画面出现旋转镜像等问题 | 检查YUV数据格式和旋转角度，对传入的图片进行正确旋转 |
| DSP不可用 | 设备不支持SNPE DSP | 更换设备 |
更多算法，尽在AlgoStore算法超市
本文档当前仅提供部分算法的集成开发指南，如需获取更丰富、更全面的 AI 算法能力，欢迎前往 AlgoStore 算法超市，海量优质算法随心选用，满足多样化开发与落地需求。
AlgoStore算法超市
AlgoStore算法超市简介
AlgoStore算法超市是由移远通信（Quectel）开发的一站式AI算法服务平台。作为一站式AIoT算法平台，AlgoStore就像一个汇聚丰富前沿AI算法的"超级市场"，凭借强大的算法适配能力、便捷的算法定制服务和完善的AIoT生态体系，让企业和开发者能够像"选购商品"般轻松获取合适的AI算法，助力其破解业务难题的同时，驱动产品加速创新。
核心特性
- 算法领先：汇聚了包括视觉、音频等多领域的先进AI算法，以上的核心算法经客户实际项目验证，并且不断迭代创新。
- 硬件适配：算法全面覆盖Qualcomm、Unisoc、Rockchip、MediaTek等主流芯片，消除选型顾虑。
- 深度定制：全球化布局与客户服务网络，针对差异化业务需求提供深度定制化服务，打造专属解决方案。
联系我们
若想要获取更多算法体验或者获取算法集成SDK，请前往官网联系我们！
AIDE开发工具链
AIDE开发工具链简介
移远通信一站式 AI 开发工具链 AIDE（AI Development Tools & Engines）是面向AI应用开发者和端侧设备厂商的一站式开发工具链平台，核心覆盖"模型转换 - 优化- 端侧推理"全链路，旨在解决多模型格式适配难、多硬件平台兼容复杂、端侧推理性能不足三大核心痛点，加速 AI 模型从训练完成到业务落地的周期。
核心模块
- ModelForge AI模型转换与优化工具：支持多种主流模型格式上传与多芯片平台。通过通道量化、位宽量化、模型校准等多元量化优化技术，实现模型轻量化压缩与推理效率跃升，打造更适配各类智能终端场景的端侧部署模型，确保转换后模型精度与性能双达标。
- ModelInfer AI推理引擎：深度适配CPU/GPU/NPU异构计算单元，支持多计算单元协同推理，显著降低延迟、提升硬件资源利用率，缩短从模型算法研发到应用落地的周期。
模型转换与部署
本节将通过示例演示将 mobilenet v3 的模型转化到端侧部署全过程。
模型转换

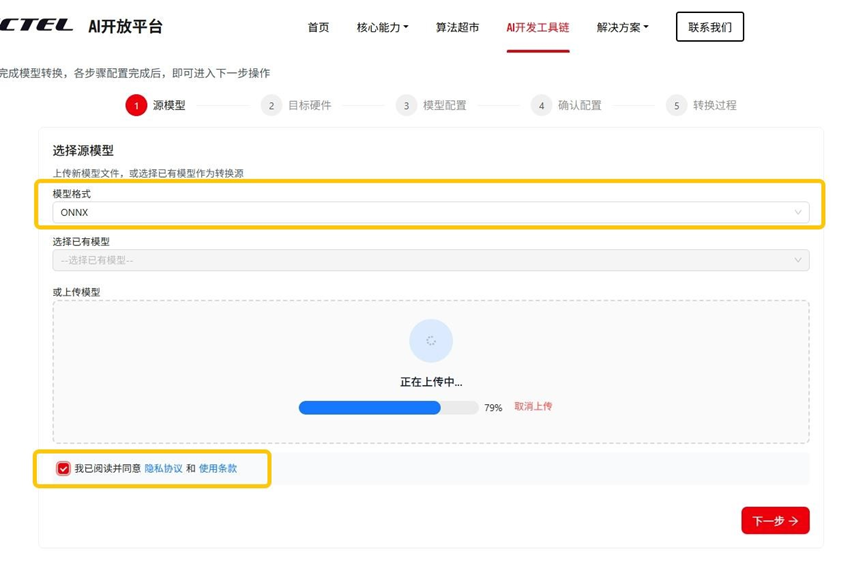

1. 模型上传
登录AI开放平台，选择AI开发工具链。在源模型界面选择合适的模型格式，然后点击同意隐私协议和使用条款。上传模型并等待完成。

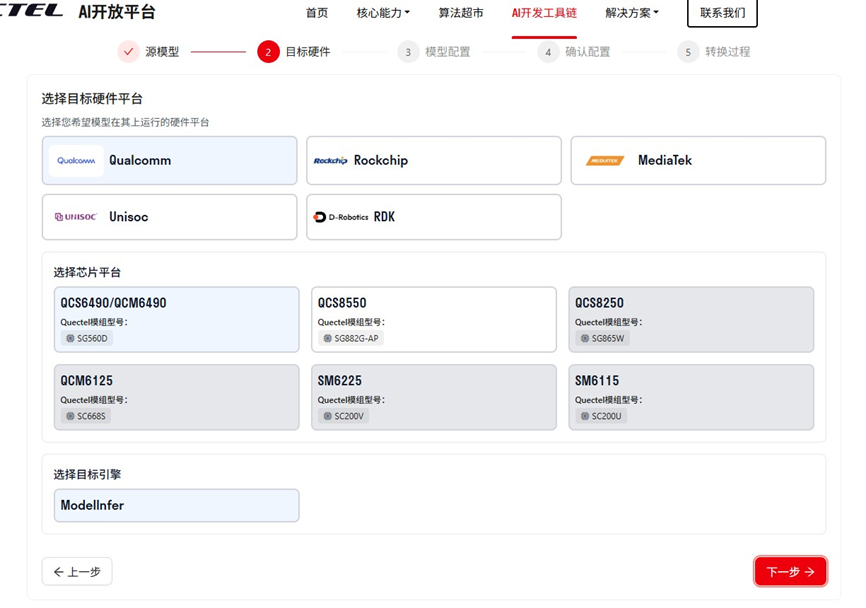

2. 选择目标硬件
在目标硬件平台依次选择合适的目标硬件平台，芯片平台以及推理引擎。

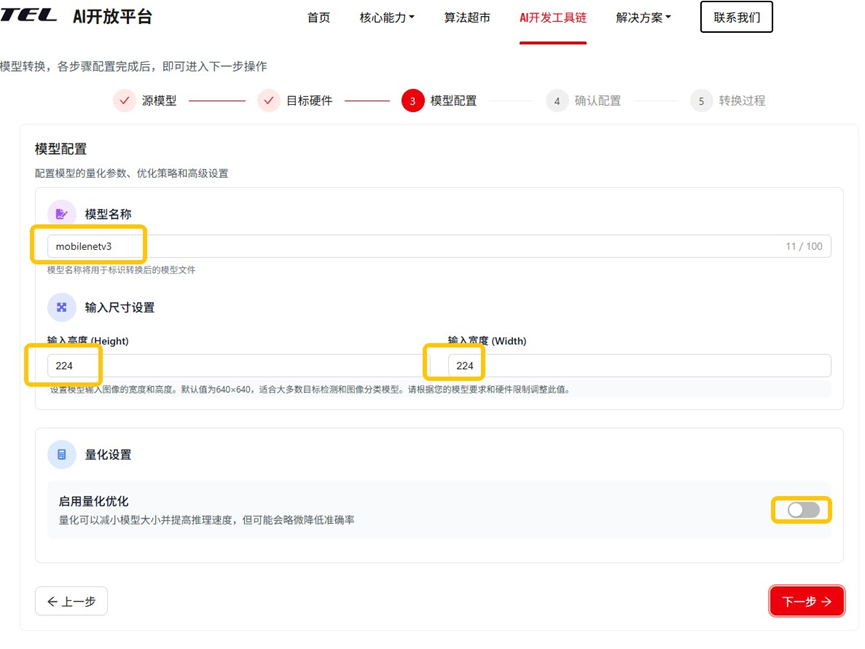

3. 模型配置
在模型配置界面可以设置模型名称，输入尺寸会根据上传模型自动获取，也可根据实际需求设置。

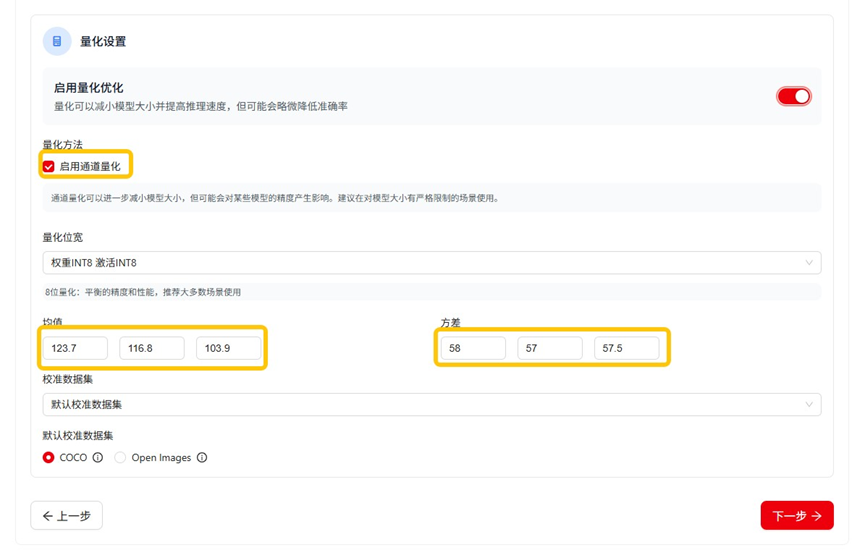

模型量化可以减少模型大小并提升推理速度，但是会降低准确率。开启模型量化后，会出现如下量化参数界面。量化方法中可以选择是否启用通道优化，以进一步减小模型大小。接下来可以选择量化位宽，根据实际模型去设置输入的均值和方法。最后选择校准数据集，默认使用COCO数据集，也可以选择自定义数据集然后上传自己的校准数据集。

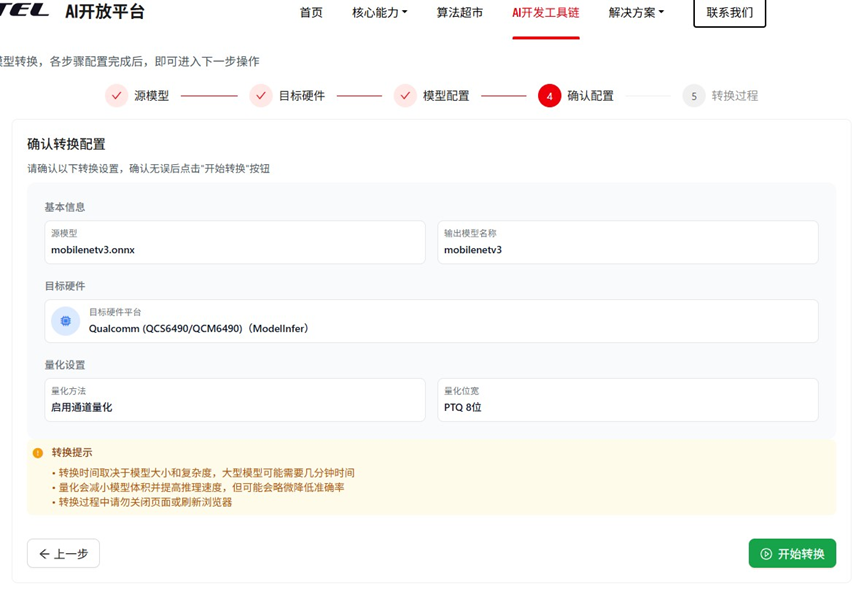

4. 确认配置
接下来将会展示模型转换的信息，确认无误就可以进行模型转换，如果有修改可以点击上一步进行修改。

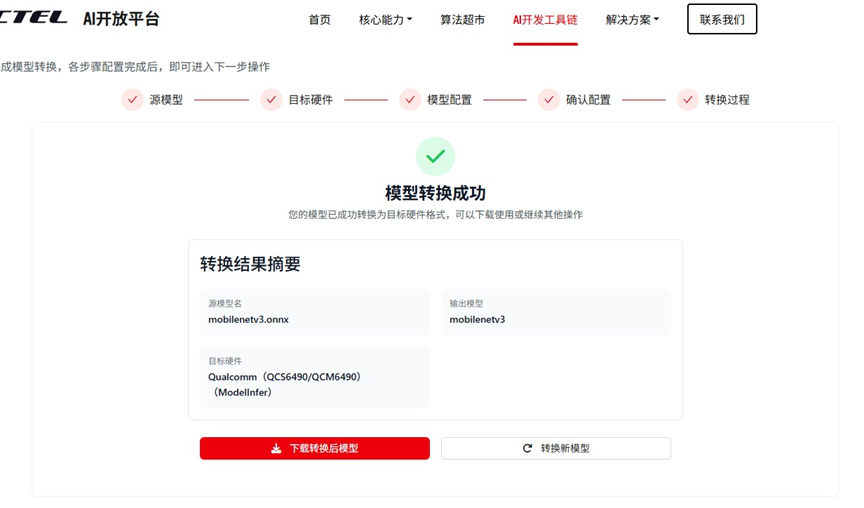

5. 模型转换
模型转换成功后，可以点击按钮即可下载模型。
部署示例
1. cmake集成
由于ModelInfer SDK已经配置了集成的config.cmake，方便我们进行集成。我们只需要CMakeLists.txt文件中设置ModelInfer SDK的路径，通过find_package查找推理引擎SDK包，包含头文件，定义以及链接库文件即可以完成cmake集成，如下所示：
cmake_minimum_required(VERSION 3.1)
project(MODEL_INFER_TEST)
set(CMAKE_CXX_STANDARD 14)
set(OpenCV_DIR "${CMAKE_CURRENT_SOURCE_DIR}/third_party/OpenCV-android-sdk/sdk/native/jni")
find_package(OpenCV REQUIRED)
find_library(log-lib log )
set(ModelInfer_DIR ${CMAKE_CURRENT_SOURCE_DIR}/model_infer_sdk/0.0.1/Android_aarch64_Release_Q)
find_package(ModelInfer REQUIRED)
include_directories(${ModelInfer_INCLUDE_DIRS})
add_definitions(${ModelInfer_DEFINITIONS})
include_directories(${OpenCV_INCLUDE_DIRS})
add_executable(${PROJECT_NAME} main.cc)
target_link_libraries(${PROJECT_NAME}
${ModelInfer_LIBRARIES}
${OpenCV_LIBRARIES}
log
)
2. SDK使用示例
本例以mobilenet分类算法部署的详细说明使用。
包含头文件：
#include "model_inference.hpp"
具体使用代码如下：
void test_qnn_sdk(const std::string& model_path, const std::string& image_path) {
#ifdef HAVE_INFERENCE_QNN
std::unique_ptr qnnDelegate = std::make_unique();
std::string auth_code = "your_auth_code"; // 替换为实际auth code
int module = DEV_SG560D; // 替换为实际硬件，见：ql_slas.h，QuecSlasDev_e
if (0 != qnnDelegate->Authenticate(module, auth_code)) {
std::cout << "fail to authenticate\n";
return;
}
if (0 != qnnDelegate->Init(model_path.c_str())) {
std::cout << "fail to init\n";
return;
} else {
std::cout << "init success\n";
}
std::vector input_arr(224*224*3); // 假设输入大小为3x224x224
std::vector out_arr(1000);
PreProcess(image_path, input_arr);
std::vector input_buffers;
input_buffers.emplace_back(input_arr.data());
std::vector output_buffers;
output_buffers.emplace_back(out_arr.data());
qnnDelegate->Inference(input_buffers, output_buffers);
PostProcess(out_arr);
#endif
}
首先需要声明推理引擎，本例中使用的是QnnEngine，通过认证函数Authenticate后方可以使用推理引擎，通过调用Init函数来进行初始化，需要注意的是通过模型转换平台下载的模型均已经加密，所以Init第二个参数需要设置true。
然后准备模型输入输出参数，ModelInfer引擎均支持多头输入输出。需要注意的是推理引擎并不会创建以及管理内存，所有的输入输出buffer的中内存的创建，管理以及释放需要由使用者进行操作。最后通过调用Inference函数既可以完成一次推理操作。PreProcess和PostProcess分别为mobilenet的前后处理过程。其具体实现如下：
void PreProcess(const std::string& image_path, std::vector& input_arr) {
cv::Mat image = cv::imread(image_path, -1);
cv::cvtColor(image, image, cv::COLOR_BGR2RGB);
int h = image.rows;
int w = image.cols;
int target_size = 256; // 计算缩放比例
float scale = target_size / (float)std::min(h, w);
int new_h = static_cast(h * scale);
int new_w = static_cast(w * scale);
cv::Mat resized;
cv::resize(image, resized, cv::Size(new_w, new_h), 0, 0, cv::INTER_LINEAR); // 中心裁剪到224x224
int crop_size = 224;
int start_y = (resized.rows - crop_size) / 2;
int start_x = (resized.cols - crop_size) / 2;
cv::Rect roi(start_x, start_y, crop_size, crop_size);
resized = resized(roi).clone();
cv::Mat float_img;
resized.convertTo(float_img, CV_32FC3, 1.0 / 255.0);
std::vector mean = {0.485, 0.456, 0.406}; // R, G, B
std::vector std = {0.229, 0.224, 0.225};
std::vector channels(3);
cv::split(float_img, channels);
for (int i = 0; i < 3; i++) {
channels[i] = (channels[i] - mean[i]) / std[i];
}
cv::Mat normalized;
cv::merge(channels, normalized);
float *normalized_ptr = reinterpret_cast(normalized.data);
std::copy(normalized_ptr, normalized_ptr + input_arr.size(), input_arr.begin());
}
void PostProcess(std::vector& out_arr) {
auto probs = Softmax(out_arr.data(), out_arr.size());
float sum = 0.0f;
for (const auto& p : probs) {
sum += p;
}
std::vector top5_idx = ArgSort(probs, 5);
std::vector> results;
for (size_t idx : top5_idx) {
results.emplace_back(idx, probs[idx]);
}
std::vector class_names;
std::ifstream ifs("./imagenet_classes.txt");
if (!ifs.is_open()) {
std::cerr << "Failed to open class names file.\n";
return;
}
std::string line;
while (std::getline(ifs, line)) {
class_names.push_back(line);
}
std::cout << "Top-5 Predictions:\n";
for (const auto& res : results) {
std::cout << "Class ID: " << res.first << ", Probability: " << res.second << ", Class Name: " << class_names[res.first] << "\n";
}
}
其中Softmax和ArgSort函数如下：
std::vector Softmax(const float* data, size_t size) {
std::vector result(size);
float max_val = *std::max_element(data, data + size);
float sum = 0.0f; // For numerical stability
for (size_t i = 0; i < size; i++) {
result[i] = std::exp(data[i] - max_val);
sum += result[i];
} // Normalize
for (size_t i = 0; i < size; i++) {
result[i] /= sum;
}
return result;
}
std::vector ArgSort(const std::vector& probs, int k) {
// Create index array
std::vector indices(probs.size());
std::iota(indices.begin(), indices.end(), 0); // Partial sort for top-k
std::partial_sort(indices.begin(), indices.begin() + k, indices.end(), [&probs](size_t i1, size_t i2) {
return probs[i1] > probs[i2];
}); // Return only top-k indices
return std::vector(indices.begin(), indices.begin() + k);
}
3. 编译运行
通过cmake编译出可以执行程序，push到终端设备上进行运行，可以获得结果。
adb shell "cd /data/local/tmp/model_infer_demo/ && chmod +x ./MODEL_INFER_TEST && export LD_LIBRARY_PATH=/data/local/tmp/model_infer_demo/:$LD_LIBRARY_PATH && ./MODEL_INFER_TEST ./mobilenetv3_ctx.bin ./20260204-101425.jpg"
init success
Top-5 Predictions:
Class ID: 340, Probability: 0.0700765, Class Name: zebra
Class ID: 396, Probability: 0.0140236, Class Name: lionfish
Class ID: 117, Probability: 0.0109065, Class Name: chambered nautilus
Class ID: 506, Probability: 0.0106358, Class Name: coil
Class ID: 56, Probability: 0.00643312, Class Name: king snake
