中文 简体FC41D 用户指南
引言
为方便在移远通信 QuecOpen® 解决方案中使用 FC41D 模块开发应用程序，移远通信提供了相应的开发板（FC41D-TE-B）用于模块测试。本文档快速介绍了 FC41D-TE-B 的接口规格、RF 特性、电气和机械细节，并说明了如何使用该开发板。
产品概述
FC41D-TE-B是一款支持一系列接口的开发板，可用于测试模块的基本功能或进行进一步开发。

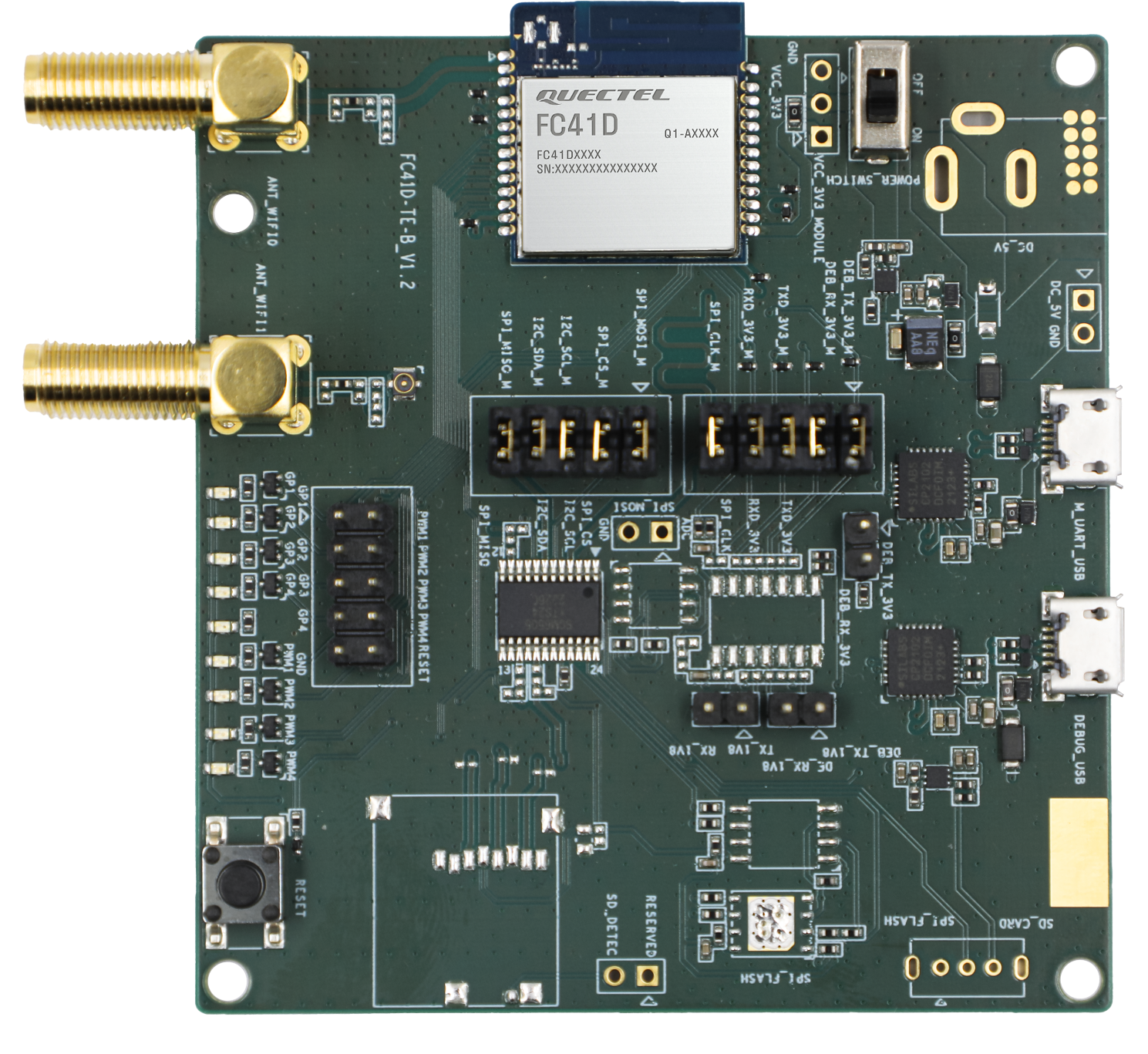

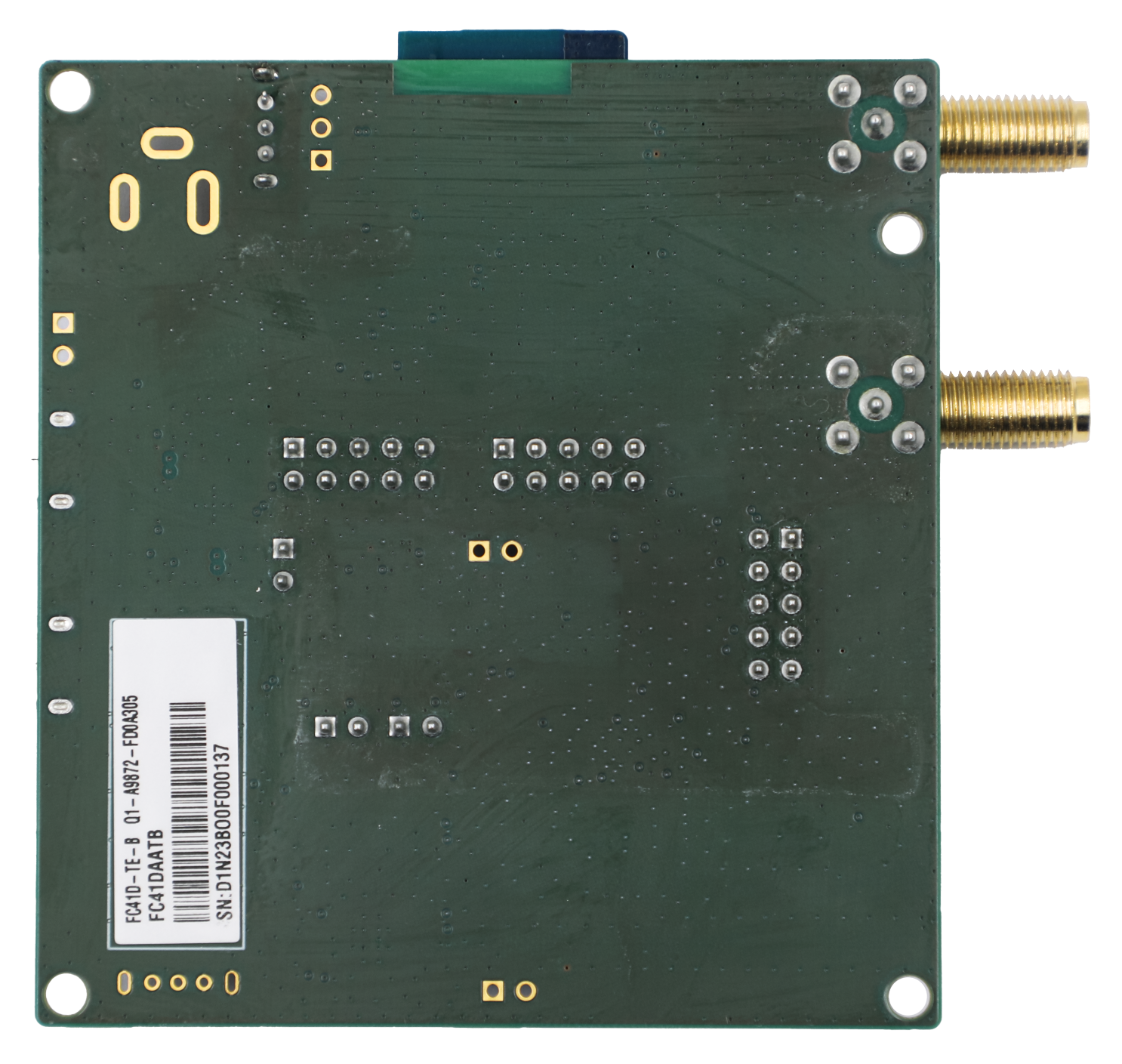

顶部视图和底部视图

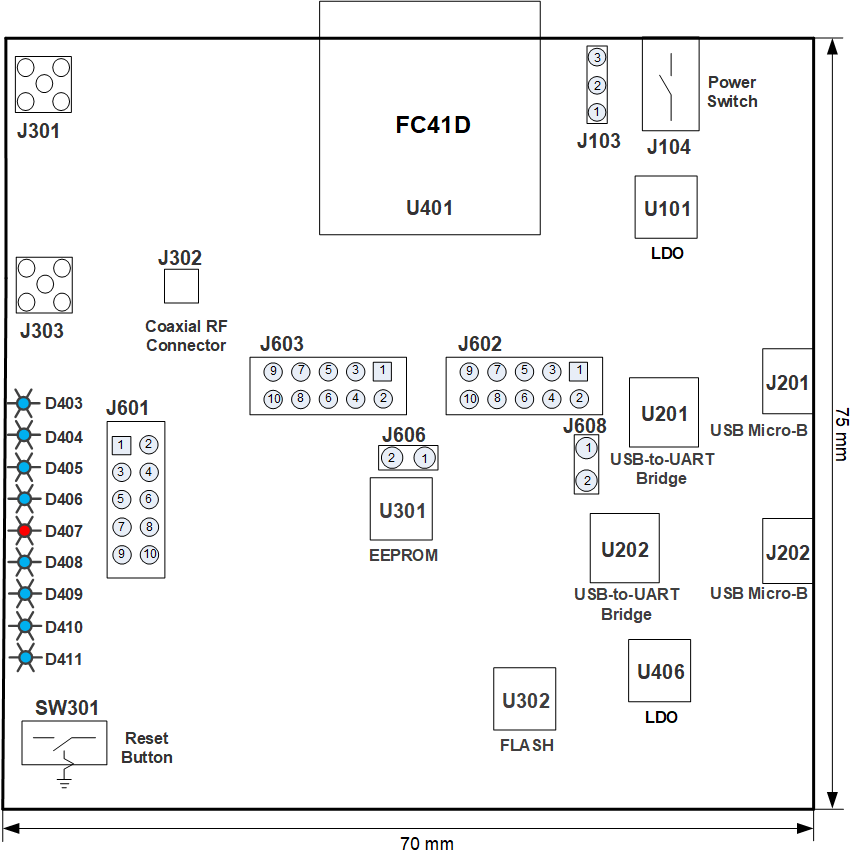

组件布局
FC41D-TE-B的接口:
| 接口 | Reference No. | Description |
|---|---|---|
| USB电源接口 | J201, J202 | |
| 电源开关 | J104 | VBAT 开/关控制 |
| 重置按钮 | SW301 | 用于重置模块 |
| USB连接器 | J201 | 通过USB转通用异步收发设备桥U201连接到模块的主通用异步收发设备接口 |
| USB连接器 | J202 | 通过USB转通用异步收发设备桥接器U202连接到模块的调试通用异步收发设备接口 |
| RF连接器 | J301 | 模块ANT_WIFI/BT引脚的SMA连接器 |
| RF连接器 | J302 | 同轴RF连接器 |
| RF连接器 | J303 | 模块同轴RF连接器的SMA连接器 |
| 状态指示灯 | D403 | GPIO1 状态指示灯 |
| 状态指示灯 | D404 | GPIO2 状态指示灯 |
| 状态指示灯 | D405 | GPIO3 状态指示灯 |
| 状态指示灯 | D406 | GPIO4 状态指示灯 |
| 状态指示灯 | D407 | VBAT开/关指示灯 |
| 状态指示灯 | D408 | PWM1 状态指示灯 |
| 状态指示灯 | D409 | PWM2 状态指示灯 |
| 状态指示灯 | D410 | PWM3 状态指示灯 |
| 状态指示灯 | D411 | PWM4状态指示灯 |
| 测试点 | J103, J601, J602, J603 | 测试点 |
| 模拟信号输入接口 | J606 | 用于将外部模拟信号输入到模块的ADC |
| 模式选择 | J608 | 通过跳线，模块进入RF测试模式 无跳线时，模块默认进入正常模式 |
备注:
模块的ANT_WIFI/BT引脚天线和同轴RF连接器为可选配置。J301用于模块的ANT_WIFI/BT引脚，J302和J303用于模块的同轴RF连接器。
套件配件与组装
套件配件
配件清单:
| 项目 | 描述 | 数量(pcs) |
|---|---|---|
| 电缆 | USB micro-B数据线 | 2 |
| 电缆 | 同轴电缆 | 1 |
| 天线 | Wi-Fi和蓝牙天线 | 2 |
| 说明书 | 一张提供TE-B连接说明、TE-B配件详情等内容的工作表 | 1 |
套件组装

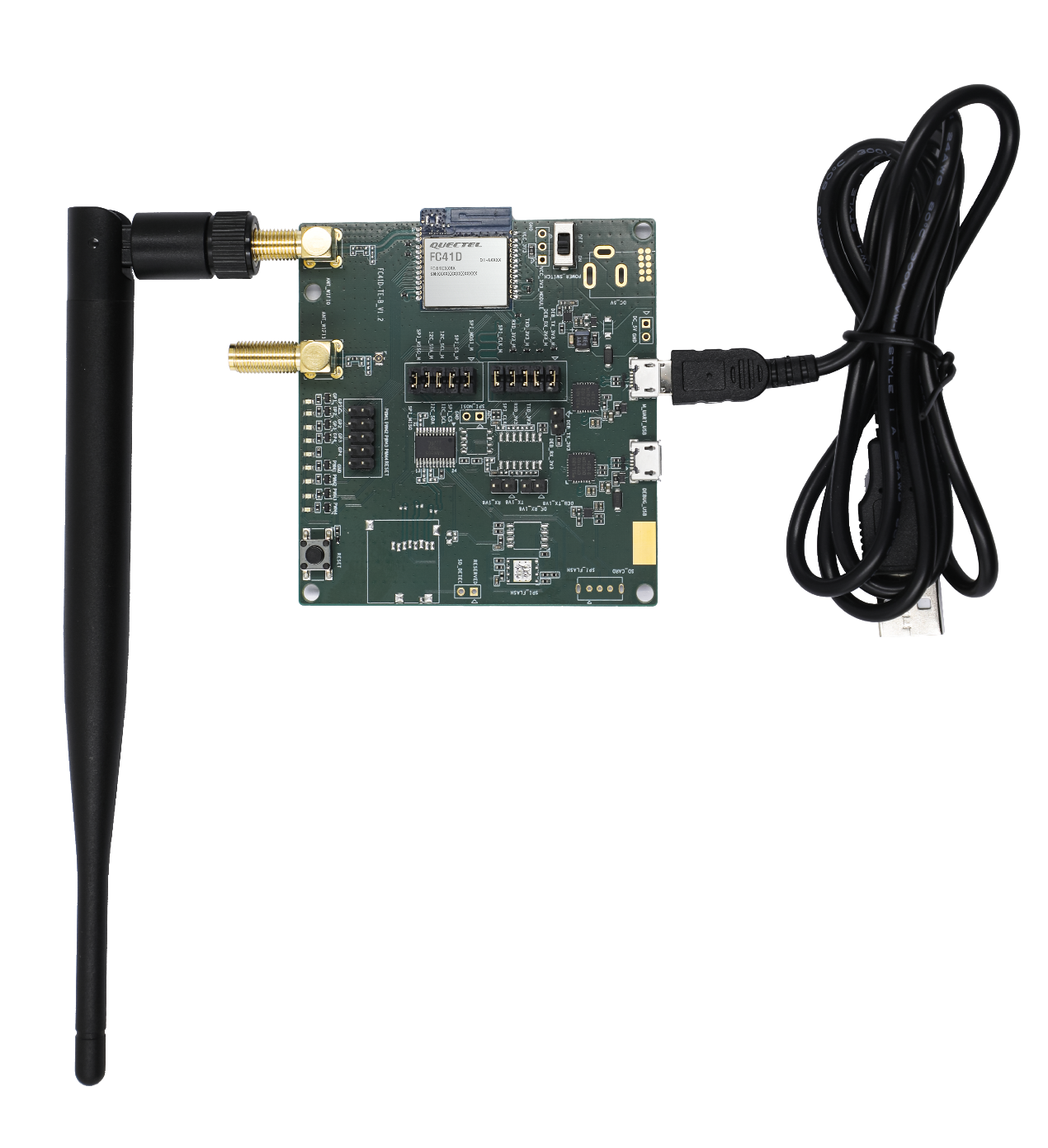

TE-B与其组件之间的连接如图所示。更多详细信息请参考附件列表中的工作表。
接口应用程序
本章概述了FC41D-TE-B部分硬件接口的信息和应用。
电源接口
FC41D-TE-B可由USB Micro-B连接器（J201、J202）供电。

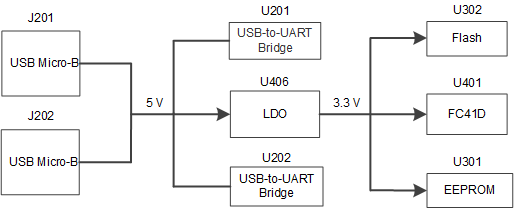

下图给出了FC41D-TE-B的简化电源原理图。
电源开关和复位按钮
FC41D-TE-B包含一个电源开关（J104）和一个复位按钮（SW301），如下图所示。
电源开关和复位按钮说明:
| 参考编号 | 描述 |
|---|---|
| J104 | VBAT 开/关控制 |
| SW301 | 用于重置模块 |

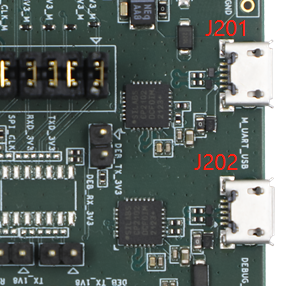

USB连接器

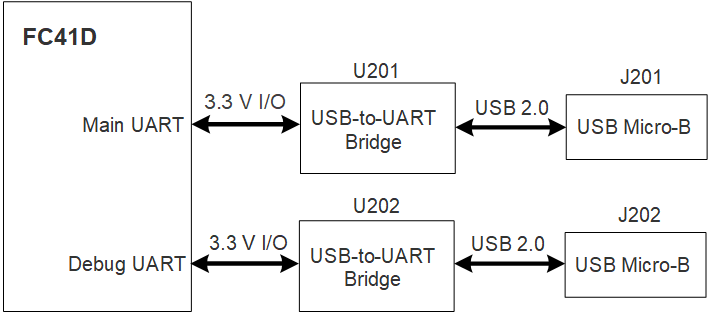

FC41D-TE-B配备两个USB接口，J201和J202，它们分别通过U201和U202连接到模块的主通用异步收发设备和调试通用异步收发设备接口。
J201默认支持115200波特率，用于模块与主机应用程序之间的数据传输，可用于固件下载和AT命令通信。
J202默认支持921600波特率，可用于输出部分日志。
模式选择
FC41D-TE-B提供一个两pin的排针J608用于选择工作模式。通过跳线，模块进入RF测试模式；否则，进入正常模式。

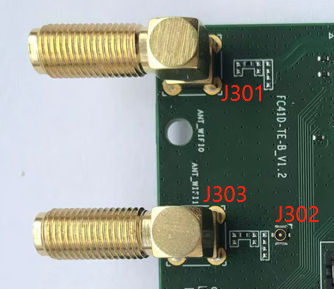

射频连接器
FC41D-TE-B配备两个SMA连接器（J301、J303）。ANT_WIFI/BT pin天线和同轴RF连接器为模块的可选配置。您可以通过同轴电缆将模块的同轴RF连接器连接到J302，然后可通过J303上的外部天线或仪器测试模块的RF信号。此外，您还可以将ANT_WIFI/BT pin连接到J301。

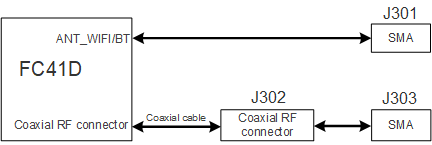

下图展示了RF连接器的框图。
测试点
FC41D-TE-B具有一系列测试点，可帮助您获取某些信号的相应波形。
J103、J601、J602和J603测试点在下图中展示。
J103、J601、J602、J603的引脚定义:
J103:
| 引脚号 | 引脚名 | 描述 |
|---|---|---|
| 1 | UVCC_3V3模块 | 模块的VBAT电源 |
| 2 | VCC_3V3 | 3.3 V电源 |
| 3 | GND | 地线 |
J601:
| 引脚号 | 引脚名 | 描述 |
|---|---|---|
| 1 | GPIO1 | 直接连接到模块的GPIO1 |
| 2 | PWM1 | 直接连接到模块的PWM1 |
| 3 | GPIO2 | 直接连接到模块的GPIO2 |
| 4 | PWM2 | 直接连接到模块的PWM2 |
| 5 | GPIO3 | 直接连接到模块的GPIO3 |
| 6 | PWM3 | 直接连接到模块的PWM3 |
| 7 | GPIO4 | 直接连接到模块的GPIO4 |
| 8 | PWM4 | 直接连接到模块的PMW4 |
| 9 | GND | 地线 |
| 10 | RESET | 直接连接到模块的CEN |
J602:
| 引脚号 | 引脚名 | 描述 |
|---|---|---|
| 1 | DEB_TX_3V3_M | 直接连接到模块的DBG_TXD |
| 2 | DEB_TX_3V3 | 直接连接到U202的通用异步收发设备接收端 |
| 3 | DEB_RX_3V3_M | 直接连接到模块的DBG_RXD |
| 4 | DEB_RX_3V3 | 直接连接到U202的通用异步收发设备发送数据引脚（UART_TXD） |
| 5 | TXD_3V3_M | 直接连接到模块的 MAIN_TXD |
| 6 | TXD_3V3 | 直接连接到U201的通用异步收发设备接收端 |
| 7 | RXD_3V3_M | 直接连接到模块的MAIN_RXD |
| 8 | RXD_3V3 | 直接连接到U201的通用异步收发设备发送数据引脚（UART_TXD） |
| 9 | SPI_CLK_M | 直接连接到模块的SPI_CLK |
| 10 | SPI_CLK | 通过多路复用器直接连接到U302的SPI_CLK |
J603:
| 引脚号 | 引脚名 | 描述 |
|---|---|---|
| 1 | SPI_MOSI_M | 直接连接到模块的SPI_MOSI |
| 2 | SPI_MOSI | 通过多路复用器连接到U302的SPI_MOSI |
| 3 | SPI_CS_M | 直接连接到模块的SPI_CS |
| 4 | SPI_CS | 通过多路复用器连接到U302的SPI_CS |
| 5 | I2C_SCL_M | 直接连接到模块的I2C_SCL |
| 6 | I2C_SCL | 直接连接到U301的I2C_SCL |
| 7 | I2C_SDA_M | 直接连接到模块的I2C_SDA |
| 8 | I2C_SDA | 直接连接到U301的I2C_SDA |
| 9 | SPI_MISO_M | 直接连接到模块的SPI_MISO |
| 10 | SPI_MISO | 通过多路复用器连接到U302的SPI_MISO |
备注:
有关上表中模块pin名称和定义的详细信息，请参阅 文档[1]。
模拟信号输入接口

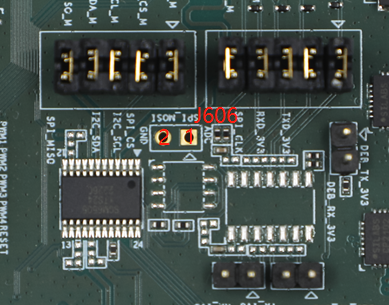

FC41D-TE-B提供模拟信号输入接口，该接口连接到模块的ADC引脚。输入接口的位置如图所示。
J606引脚定义:
J606:
| 引脚号 | 引脚名 | 描述 |
|---|---|---|
| 1 | ADC | 模拟信号输入引脚 |
| 2 | GND | 地线 |
状态指示灯

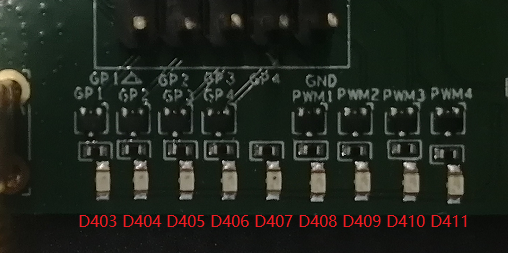

FC41D-TE-B包含9个状态LED。这些LED指示灯的位置如图所示。
状态指示灯:
| 参考编号 | 描述 |
|---|---|
| D403 | 指示GPIO1的状态: 灯亮：高电平 灯灭：低电平 |
| D404 | 指示GPIO2的状态: 灯亮：高电平 灯灭：低电平 |
| D405 | 指示GPIO3的状态: 灯亮：高电平 灯灭：低电平 |
| D406 | 指示GPIO4的状态: 灯亮：高电平 灯灭：低电平 |
| D407 | VBAT开/关指示灯: 灯亮：VBAT开启 灯灭：VBAT关闭 |
| D408 | 指示PWM1的状态: 灯亮：高电平 灯灭：低电平 |
| D409 | 指示PWM2的状态: 灯亮：高电平 灯灭：低电平 |
| D410 | 指示PWM3的状态: 灯亮：高电平 灯灭：低电平 |
| D411 | 指示PWM4的状态: 灯亮：高电平 灯灭：低电平 |
操作规程
本章概述了如何使用 FC41D-TE-B 对模块进行测试和评估。
开机
- 用USB micro-B电缆将FC41D-TE-B的USB连接器连接到PC。
- 将J104（电源开关）切换到ON状态，然后D407（VBAT开/关指示灯）将亮起。
通过USB连接器进行通信
- 按照“上电”部分中提到的步骤开启模块。

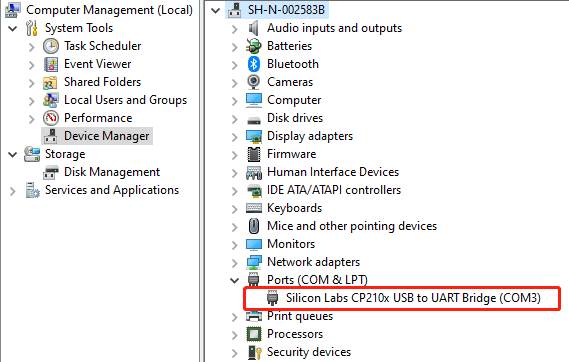

- USB串口编号可通过PC设备管理器查看，如下所示。

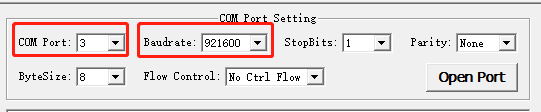

- 使用移远通信提供的QCOM工具，通过调试通用异步收发设备（UART）在模块和PC之间建立通信。选择“COM端口”（USB串口）并设置正确的“波特率”。有关QCOM工具的使用和配置的更多详细信息，请参阅文档[2]。
固件升级

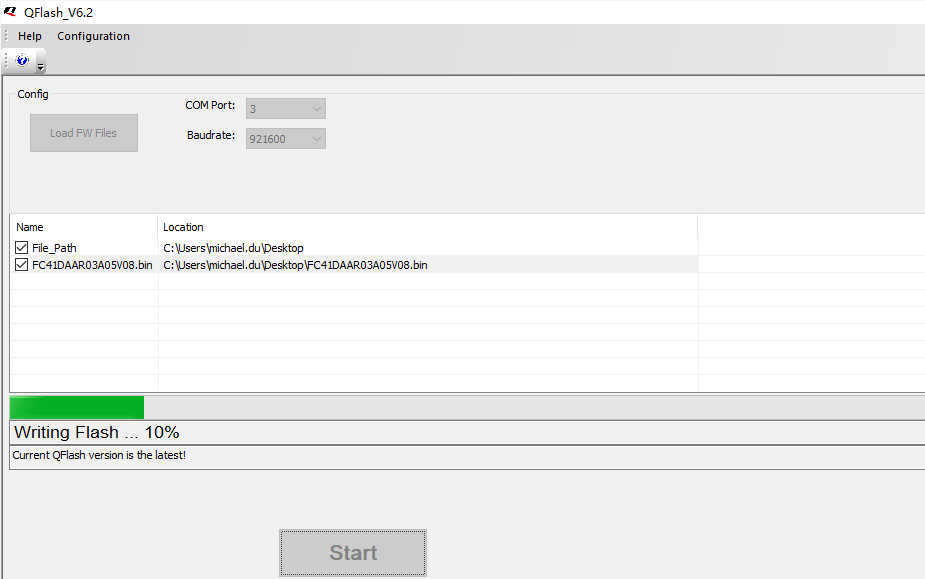

您可以使用移远通信提供的QFlash工具，通过主通用异步收发设备（UART）在模块和PC之间建立通信。模块通过主通用异步收发设备（UART）升级固件，具体步骤如下：
- 在您的PC上打开固件升级工具QFlash工具，并按照第5.1章中的说明给模块上电。

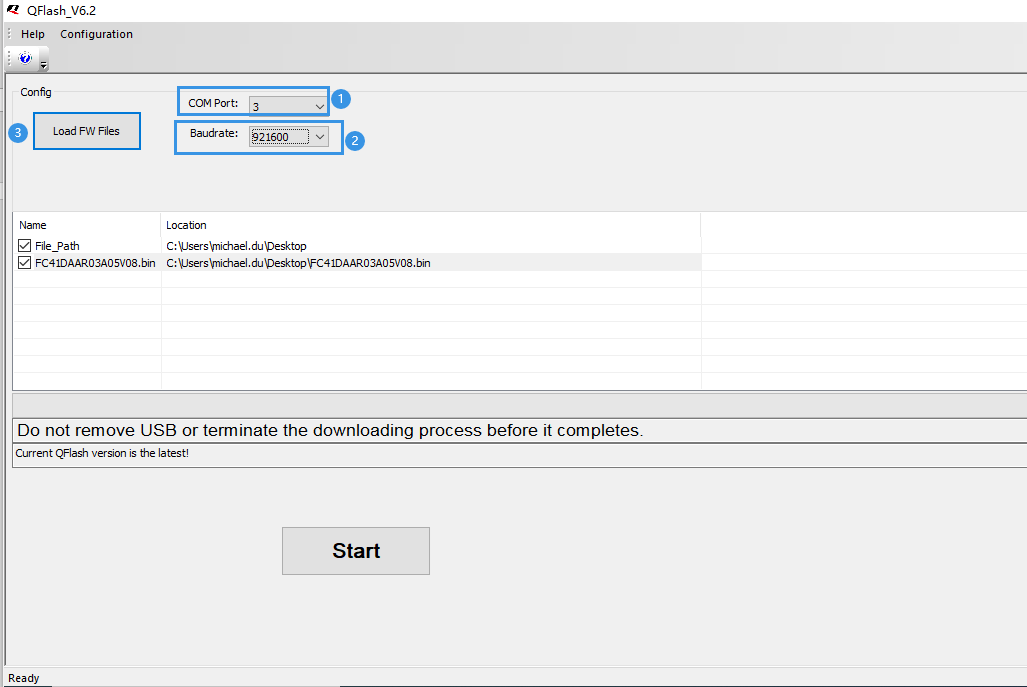

- 从 "COM端口" 下拉列表中选择主通用异步收发设备端口，并从 "波特率" 下拉列表中选择 "921600"波特率。
- 从 "加载FW文件" 中选择固件包。

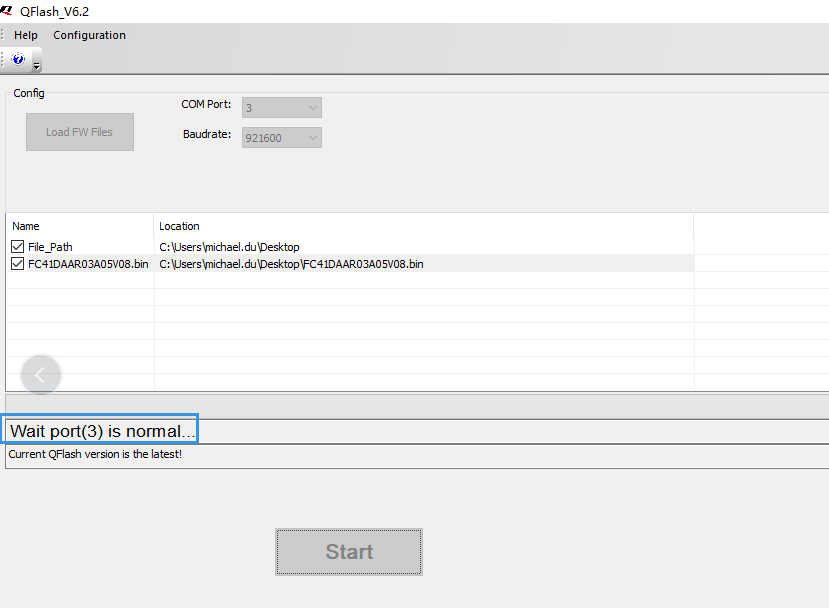

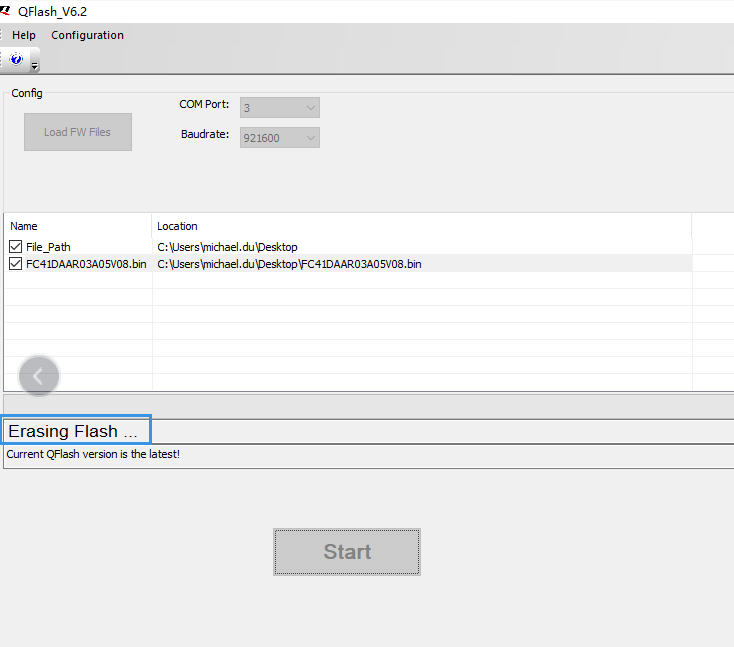

- 点击 “开始”，然后工具窗口中会显示消息 “等待端口 (3) 正常...”。当工具窗口中显示消息 “正在擦除闪存...” 时，按下 FC41D-TE-B 上的 SW301（复位按钮）以升级固件。

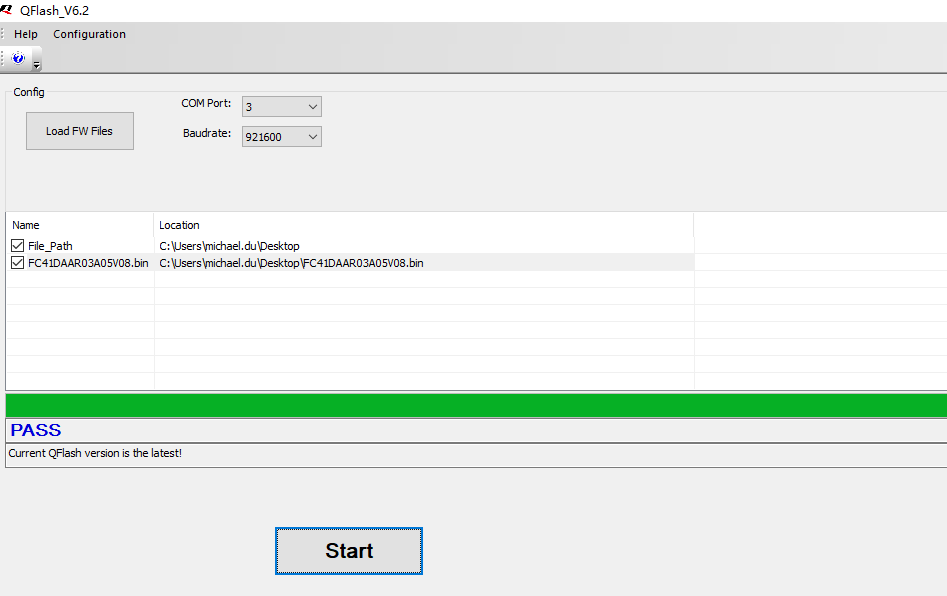

- 固件升级以百分比形式呈现，升级完成后工具窗口显示“PASS”。
备注:
请联系移远技术支持获取QFlash工具，QFlash版本应晚于5.4。有关QFlash工具的使用和配置的更多详细信息，请参阅 文档[3]。
重置
按住SW301（复位按钮）超过100毫秒，然后松开以复位模块。
附录参考文献
相关文档:
| 文档名称 |
|---|
| [1] Quectel_FC41D_QuecOpen_Hardware_Design |
| [2] Quectel_QCOM_User_Guide |
| [3] Quectel_QFlash_User_Guide |
术语和缩写:
| 术语缩写 | 英文描述 |
|---|---|
| ADC | Analog-to-Digital Converter |
| COM | Communication |
| EVB | Evaluation Board |
| EEPROM | Electrically-Erasable Programmable Read-Only Memory |
| GND | Ground |
| GPIO | General Purpose Input/Output |
| LED | Light Emitting Diode |
| NC | Not Connected |
| PC | Personal Computer |
| RF | Radio Frequency |
| SMA | Sub Miniature version A |
| UART | Universal Asynchronous Receiver & Transmitter |
| USB | Universal Serial Bus |
