引言

移远通信FC41D、FCMxx0D和FLMx40D模块支持QuecOpen^®方案；QuecOpen^®是基于RTOS的嵌入式开发平台，可简化IoT应用的软件设计和开发过程。有关QuecOpen^®的详细信息，请参考 快速入门指南。

本文档适用于SDK构建环境的QuecOpen^®方案，主要介绍在QuecOpen^®方案下，如何使用FC41D、FCMxx0D和FLMx40D模块所支持的GPIO、UART、SPI、I2C、ADC和PWM API进行对应外设接口开发。

备注

模块当前支持两路UART，通过UART接收的数据默认采用FIFO方式缓存。

SPI模式下主设备最大时钟频率为30 MHz，从设备最大时钟频率为10 MHz。

适用模块

适用模块：

模块系列	模块
	FC41D
FCMxx0D	FCM100D
FCMxx0D	FCM740D
FLMx40D	FLM040D
	FLM140D
	FLM240D
	FLM340D

GPIO API

头文件

GPIO API的头文件为ql_gpio.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_gpio_init

该函数用于初始化GPIO。

函数原型：

ql_gpio_errcode_e ql_gpio_init(ql_gpio_num_e gpio_num, ql_gpio_mode_e mode)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。
mode：

[In] GPIO模式；详见ql_gpio_mode_e。

返回值：

结果码；详见ql_gpio_errcode_e。

ql_gpio_num_e

GPIO编号信息的枚举定义如下：

typedef enum
{
    QL_GPIO0 = 0,
    QL_GPIO1,
    QL_GPIO6 = 6,
    QL_GPIO7,
    QL_GPIO8,
    QL_GPIO9,
    QL_GPIO10,
    QL_GPIO11,
    QL_GPIO14 = 14,
    QL_GPIO15,
    QL_GPIO16,
    QL_GPIO17,
    QL_GPIO20 = 20,
    QL_GPIO21,
    QL_GPIO22,
    QL_GPIO23,
    QL_GPIO24,
    QL_GPIO26 = 26,
    QL_GPIO28 = 28,
} ql_gpio_num_e

成员：

成员	描述
`QL_GPIO0`	GPIO0
`QL_GPIO1`	GPIO1
`QL_GPIO6`	GPIO6
`QL_GPIO7`	GPIO7
`QL_GPIO8`	GPIO8
`QL_GPIO9`	GPIO9
`QL_GPIO10`	GPIO10
`QL_GPIO11`	GPIO11
`QL_GPIO14`	GPIO14
`QL_GPIO15`	GPIO15
`QL_GPIO16`	GPIO16
`QL_GPIO17`	GPIO17
`QL_GPIO20`	GPIO20
`QL_GPIO21`	GPIO21
`QL_GPIO22`	GPIO22
`QL_GPIO23`	GPIO23
`QL_GPIO24`	GPIO24
`QL_GPIO26`	GPIO26
`QL_GPIO28`	GPIO28

ql_gpio_mode_e

GPIO模式的枚举定义如下：

typedef enum
{
    QL_GMODE_INPUT_PULLDOWN = 0,
    QL_GMODE_OUTPUT,
    QL_GMODE_SECOND_FUNC,
    QL_GMODE_INPUT_PULLUP,
    QL_GMODE_INPUT,
    QL_GMODE_SECOND_FUNC_PULL_UP,//Special for uart1
    QL_GMODE_OUTPUT_PULLUP,
    QL_GMODE_SET_HIGH_IMPENDANCE,
    QL_GMODE_DEEP_PS,
}ql_gpio_mode_e

成员：

成员	描述
`QL_GMODE_INPUT_PULLDOWN`	下拉输入
`QL_GMODE_OUTPUT`	推挽输出
`QL_GMODE_SECOND_FUNC`	引脚第二功能
`QL_GMODE_INPUT_PULLUP`	上拉输入
`QL_GMODE_INPUT`	浮空输入
`QL_GMODE_SECOND_FUNC_PULL_UP`	引脚第二功能上拉（仅UART1可用）
`QL_GMODE_OUTPUT_PULLUP`	上拉输出（暂不支持）
`QL_GMODE_SET_HIGH_IMPENDANCE`	高阻态
`QL_GMODE_DEEP_PS`	高阻态

ql_gpio_errcode_e

GPIO API相关的结果码的枚举定义如下：

typedef enum
{
    QL_GPIO_SUCCESS = 0,
    QL_GPIO_EXECUTE_ERR,
    QL_GPIO_INVALID_PARAM_ERR,
} ql_gpio_errcode_e

成员：

成员	描述
`QL_GPIO_SUCCESS`	执行成功
`QL_GPIO_EXECUTE_ERR`	执行失败
`QL_GPIO_INVALID_PARAM_ERR`	无效参数

ql_gpio_set_level

该函数用于设置指定GPIO的引脚电平，仅对已经配置为输出模式的引脚有效。

函数原型：

ql_gpio_errcode_e ql_gpio_set_level(ql_gpio_num_e gpio_num, ql_gpio_output_level_e output_level)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。
output_level：

[In] 引脚电平设置，只针对输出引脚；详见ql_gpio_output_level_e。

返回值：

结果码；详见ql_gpio_errcode_e。

ql_gpio_output_level_e

GPIO输出电平的枚举定义如下：

typedef enum
{
    QL_GPIO_OUTPUT_LOW =0,
    QL_GPIO_OUTPUT_HIGH,
}ql_gpio_output_level_e

成员：

成员	描述
`QL_GPIO_OUTPUT_LOW`	低电平
`QL_GPIO_OUTPUT_HIGH`	高电平

ql_gpio_set_level_reverse

该函数用于翻转输出引脚的电平，仅对已经配置为输出模式的引脚有效。

函数原型：

ql_gpio_errcode_e ql_gpio_set_level_reverse(ql_gpio_num_e gpio_num)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。

返回值：

结果码；详见ql_gpio_errcode_e。

ql_gpio_get_level

该函数用于获取指定GPIO的引脚电平。

函数原型：

ql_gpio_errcode_e ql_gpio_get_level(ql_gpio_num_e gpio_num,UINT32 *input_level)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。
input_level：

[Out] 引脚电平值。

返回值：

结果码；详见ql_gpio_errcode_e。

ql_gpio_int_init

该函数用于初始化和使能GPIO中断。

函数原型：

ql_gpio_errcode_e ql_gpio_int_init(ql_gpio_num_e gpio_num,ql_gpio_irq_trigger_e trigger,ql_gpio_irq_callback calback)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。
trigger：

[In] GPIO中断触发方式；详见ql_gpio_irq_trigger_e。
calback：

[In] GPIO中断回调函数；详见ql_gpio_irq_callback。

返回值：

结果码；详见ql_gpio_errcode_e。

ql_gpio_irq_trigger_e

GPIO中断触发方式的枚举定义如下：

typedef enum
{
    QL_IRQ_TRIGGER_LOW_LEVEL = 0x0,
    QL_IRQ_TRIGGER_HGIH_LEVEL,
    QL_IRQ_TRIGGER_RISING_EDGE,
    QL_IRQ_TRIGGER_FALLING_EDGE,
} ql_gpio_irq_trigger_e

成员：

成员	描述
`QL_IRQ_TRIGGER_LOW_LEVEL`	低电平中断
`QL_IRQ_TRIGGER_HGIH_LEVEL`	高电平中断
`QL_IRQ_TRIGGER_RISING_EDGE`	上升沿中断
`QL_IRQ_TRIGGER_FALLING_EDGE`	下降沿中断

ql_gpio_irq_callback

该函数为GPIO中断的回调函数。

函数原型：

typedef void (*ql_gpio_irq_callback)( void *arg )

参数：

arg：

[In] 触发中断的引脚。

ql_gpio_int_disable

该函数用于关闭配置的GPIO中断。

函数原型：

ql_gpio_errcode_e ql_gpio_int_disable(ql_gpio_num_e gpio_num)

参数：

gpio_num：

[In] GPIO引脚编号；详见ql_gpio_num_e。

返回值：

结果码；详见ql_gpio_errcode_e。

GPIO开发流程

本章节主要介绍在应用程序中如何使用上述的GPIO API，并进行简单的调试，示例中使用QL_GPIO6进行测试。

操作GPIO

模块SDK代码中提供了操作GPIO的示例，示例程序在ql_application/quectel_demo目录下ql_gpio_demo.c文件中。相关函数解析如下：

ql_gpio_demo_thread_creat()：创建GPIO任务，运行示例程序需要调用该函数。
ql_gpio_demo_thread()：任务的执行函数，实现了GPIO功能的初始化、输出电平和中断触发。

若需运行该示例程序，打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_GPIO，ql_gpio_demo_thread_creat()和ql_gpio_demo_thread()会自动被调用以创建测试任务。

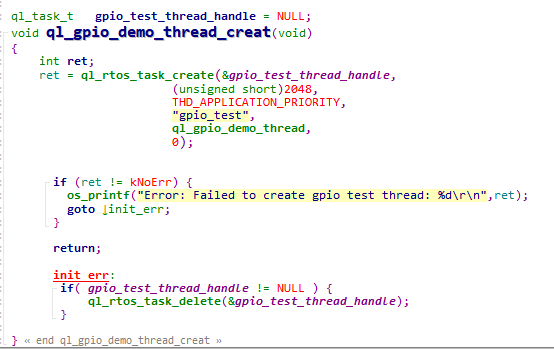

创建GPIO任务示例

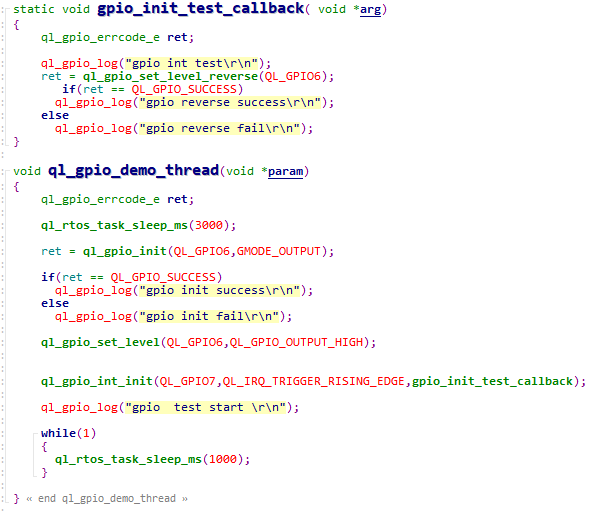

GPIO API使用示例

GPIO功能调试

用户需使用安装模块的开发板（以FC41D TE-B为例）进行GPIO功能调试，步骤如下：

步骤一：调试时先参照操作GPIO运行GPIO示例程序。

步骤二：重新编译固件版本并将其烧录至模块。

步骤三：重启模块。

步骤四：打开串口2，通过串口2获取调试Log，信息如下图所示：

串口工具中获取Log {width="4.3125in" height="0.625in"}

若调试过程中打印如下信息，则表示触发GPIO中断。

GPIO测试Log

UART API

头文件

UART API的头文件为ql_uart.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_uart_set_dcbconfig

该函数用于设置串口属性，设置后重新打开串口才能生效。

函数原型：

ql_uart_errcode_e ql_uart_set_dcbconfig(ql_uart_port_number_e port, ql_uart_config_s *dcb)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
dcb：

[In] 串口属性配置，详见ql_uart_config_s。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_port_number_e

串口编号信息的枚举定义如下。当前仅支持2路物理串口。

typedef enum
{
    QL_UART_PORT_1,
    QL_UART_PORT_2,
}ql_uart_port_number_e

成员：

成员	描述
`QL_UART_PORT_1`	串口1
`QL_UART_PORT_2`	串口2

ql_uart_config_s

串口属性配置结构体定义如下：

typedef struct
{
    ql_uart_baud_e baudrate;
    ql_uart_databit_e data_bit;
    ql_uart_stopbit_e stop_bit;
    ql_uart_parityit_e parity_bit;
    ql_uart_flowctrl_e flow_ctrl;
}ql_uart_config_s

参数：

类型	参数
`ql_uart_baud_e`	`baudrate`	波特率，默认为115200 bps。详见ql_uart_baud_e
`ql_uart_databit_e`	`data_bit`	数据位，默认为8位。详见ql_uart_databit_e
`ql_uart_stopbit_e`	`stop_bit`	停止位，默认为1位。详见ql_uart_stopbit_e
`ql_uart_parityit_e`	`parity_bit`	校验位，默认无校验。详见ql_uart_parityit_e
`ql_uart_flowctrl_e`	`flow_ctrl`	流控，默认不开启。详见ql_uart_flowctrl_e

ql_uart_baud_e

串口波特率枚举定义如下：

typedef enum
{
    QL_UART_BAUD_1200 = 1200,
    QL_UART_BAUD_2400 = 2400,
    QL_UART_BAUD_4800 = 4800,
    QL_UART_BAUD_9600 = 9600,
    QL_UART_BAUD_14400 = 14400,
    QL_UART_BAUD_19200 = 19200,
    QL_UART_BAUD_28800 = 28800,
    QL_UART_BAUD_33600 = 33600,
    QL_UART_BAUD_38400 = 38400,
    QL_UART_BAUD_57600 = 57600,
    QL_UART_BAUD_115200 = 115200,
    QL_UART_BAUD_230400 = 230400,
    QL_UART_BAUD_460800 = 460800,
    QL_UART_BAUD_921600 = 921600,
    QL_UART_BAUD_1000000 = 1000000,
    QL_UART_BAUD_2000000 = 2000000,
}ql_uart_baud_e

成员：

成员	描述
`QL_UART_BAUD_1200`	1200 bps
`QL_UART_BAUD_2400`	2400 bps
`QL_UART_BAUD_4800`	4800 bps
`QL_UART_BAUD_9600`	9600 bps
`QL_UART_BAUD_14400`	14400 bps
`QL_UART_BAUD_19200`	19200 bps
`QL_UART_BAUD_28800`	28800 bps
`QL_UART_BAUD_33600`	33600 bps
`QL_UART_BAUD_38400`	38400 bps
`QL_UART_BAUD_57600`	57600 bps
`QL_UART_BAUD_115200`	115200 bps
`QL_UART_BAUD_230400`	230400 bps
`QL_UART_BAUD_460800`	460800 bps
`QL_UART_BAUD_921600`	921600 bps
`QL_UART_BAUD_1000000`	1000000 bps
`QL_UART_BAUD_2000000`	2000000 bps

ql_uart_databit_e

串口数据位的枚举定义如下：

typedef enum
{
    QL_UART_DATABIT_5 =0,
    QL_UART_DATABIT_6,
    QL_UART_DATABIT_7 ,
    QL_UART_DATABIT_8 ,
}ql_uart_databit_e

成员：

成员	描述
`QL_UART_DATABIT_5`	5位
`QL_UART_DATABIT_6`	6位
`QL_UART_DATABIT_7`	7位
`QL_UART_DATABIT_8`	8位

ql_uart_stopbit_e

串口停止位枚举定义如下：

typedef enum
{
    QL_UART_STOP_1 = 0,
    QL_UART_STOP_2 ,
}ql_uart_stopbit_e

成员：

成员	描述
`QL_UART_STOP_1`	1位
`QL_UART_STOP_2`	2位

ql_uart_parityit_e

串口校验位枚举定义如下：

typedef enum
{
    QL_UART_PARITY_NONE,
    QL_UART_PARITY_ODD,
    QL_UART_PARITY_EVEN,
}ql_uart_parityit_e

成员：

成员	描述
`QL_UART_PARITY_NONE`	无校验
`QL_UART_PARITY_ODD`	奇校验
`QL_UART_PARITY_EVEN`	偶校验

ql_uart_flowctrl_e

串口流控枚举定义如下：

typedef enum
{
    QL_FC_NONE = 0,
    QL_FC_HW_CTS,
    QL_FC_HW_RTS,
    QL_FC_HW_RTS_CTS,
}ql_uart_flowctrl_e

成员：

成员	描述
`QL_FC_NONE`	不开启流控
`QL_FC_HW_CTS`	硬件CTS
`QL_FC_HW_RTS`	硬件RTS
`QL_FC_HW_RTS_CTS`	硬件CTS和RTS

ql_uart_errcode_e

串口结果码枚举定义如下：

typedef enum
{
    QL_UART_SUCCESS = 0,
    QL_UART_EXECUTE_ERR ,
    QL_UART_MEM_ADDR_NULL_ERR,
    QL_UART_INVALID_PARAM_ERR,
    QL_UART_NOT_OPEN_ERR ,
} ql_uart_errcode_e

成员：

成员	描述
`QL_UART_SUCCESS`	执行成功
`QL_UART_EXECUTE_ERR`	执行失败
`QL_UART_MEM_ADDR_NULL_ERR`	参数地址：Null
`QL_UART_INVALID_PARAM_ERR`	无效参数
`QL_UART_NOT_OPEN_ERR`	串口未打开

ql_uart_get_dcbconfig

该函数用于获取串口属性配置。

函数原型：

ql_uart_errcode_e ql_uart_get_dcbconfig(ql_uart_port_number_e port, ql_uart_config_s *dcb)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
dcb：

[In] 串口属性配置；详见ql_uart_config_s。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_open

该函数用于打开串口。

函数原型：

ql_uart_errcode_e ql_uart_open(ql_uart_port_number_e port)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_close

该函数用于关闭串口。

函数原型：

ql_uart_errcode_e ql_uart_close(ql_uart_port_number_e port)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_write

该函数用于通过串口向模块写入数据。

函数原型：

int ql_uart_write(ql_uart_port_number_e port, unsigned char *data, unsigned int data_len)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
data：

[In] 写入的数据。
data_len：

[In] 写入的数据长度。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_read

该函数用于通过串口读取模块的数据。

函数原型：

int ql_uart_read(ql_uart_port_number_e port, unsigned char *data, unsigned int data_len)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
data：

[Out] 读取的数据。
data_len：

[In] 读取的数据长度。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_set_rx_cb

该函数用于注册串口接收数据中断事件的回调函数。

函数原型：

ql_uart_errcode_e ql_uart_set_rx_cb(ql_uart_port_number_e port, ql_uart_callback uart_cb)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
uart_cb：

[In] 需要注册的回调函数；详见ql_uart_callback。

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_callback

该函数为串口中断的回调函数。

函数原型：

typedef void (*ql_uart_callback)(int uport, void *param);

参数：

uport：

[In] 串口编号；详见ql_uart_port_number_e。
param：

[In] 输入参数。

返回值：

无

ql_uart_set_tx_int

该函数用于设置数据发送完成的中断事件。

函数原型：

ql_uart_errcode_e ql_uart_set_tx_int(ql_uart_port_number_e port, unsigned int set)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
set：

[In] 控制中断事件
- 1 开启中断
- 2 关闭中断

返回值：

结果码；详见ql_uart_errcode_e。

ql_uart_set_tx_cb

该函数用于注册串口发送数据中断事件的回调函数。

函数原型：

ql_uart_errcode_e ql_uart_set_tx_cb(ql_uart_port_number_e port, ql_uart_callback uart_cb)

参数：

port：

[In] 串口编号；详见ql_uart_port_number_e。
uart_cb：

[In] 需要注册的回调函数；详见ql_uart_callback。

返回值：

结果码；详见ql_uart_errcode_e。

UART开发流程

本章节主要介绍在应用程序中如何使用上述的UART API，并进行简单的调试。本示例使用串口1进行测试。

操作串口

模块SDK代码中提供了操作UART的示例，示例程序在ql_application/quectel_demo目录下ql_uart_demo.c文件中。相关函数解析如下：

ql_uart_demo_thread_creat()：该函数用于创建串口任务，运行示例程序需要调用该函数。
ql_uart_demo_thread()：该函数是任务的执行函数，简单实现了串口的初始化、发送数据和接收数据。

若需要运行该示例，则只需要打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_UART，ql_uart_demo_thread_creat()和ql_uart_demo_thread()会被自动调用来创建测试任务。如下图所示：

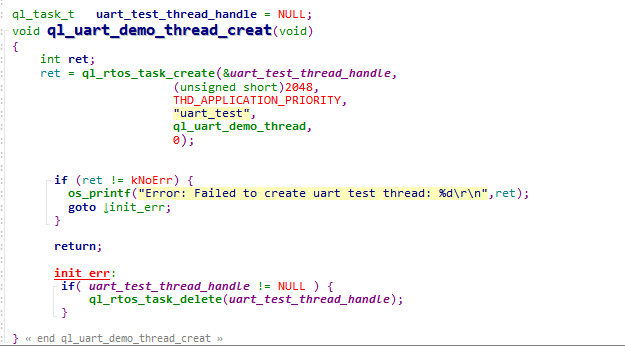

创建串口任务示例

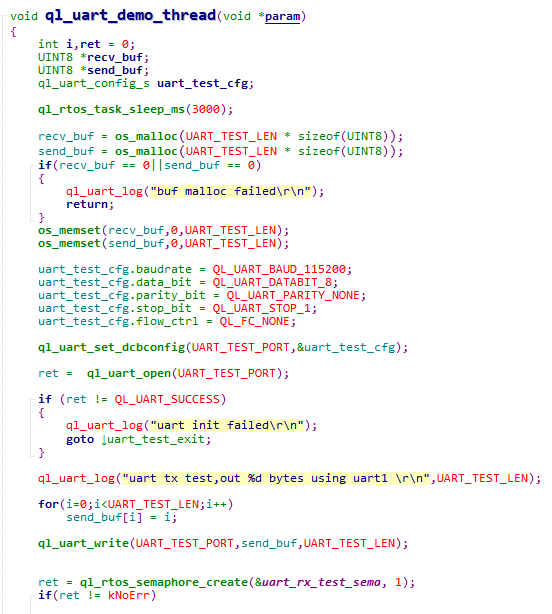

串口API使用示例（一）

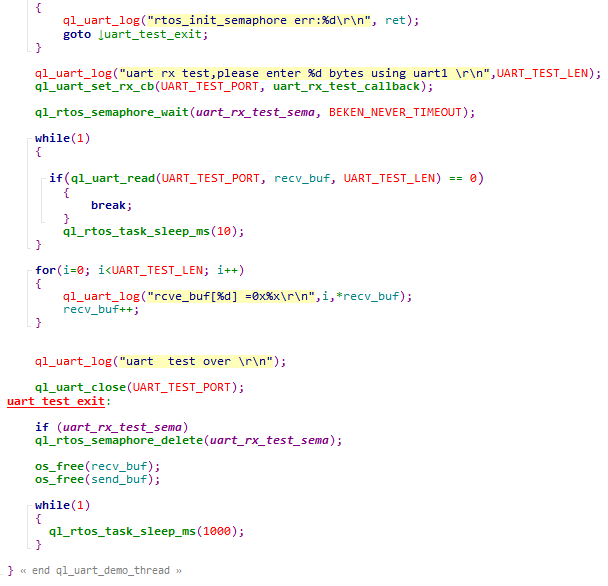

串口API使用示例（二）

UART功能调试

用户需使用安装模块的开发板（以FC41D TE-B为例）进行UART功能调试，步骤如下：

步骤一：调试时先参照操作串口运行串口示例程序。

步骤二：重新编译固件版本并将其烧录至模块。

步骤三：重启模块。

步骤四：打开串口1进行测试，

步骤五：打开串口2，通过串口2获取调试Log，Log信息如下图所示：

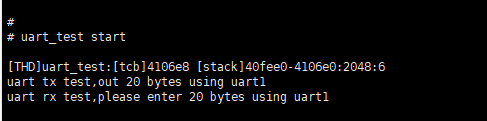

串口工具中获取Log

此时串口1接收到数据，如下图所示：

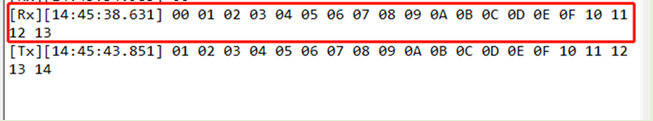

串口1接收数据测试

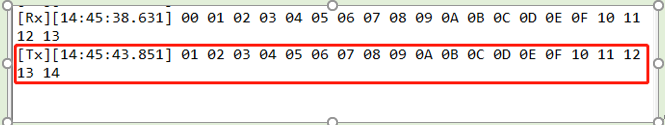

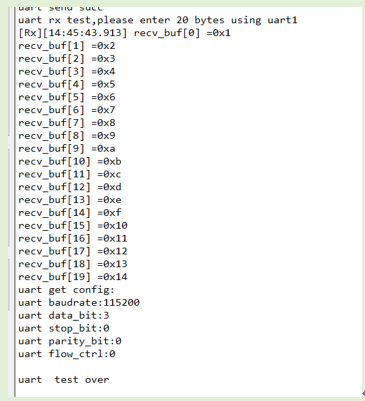

串口接收数据测试成功后，用串口助手工具发送20个字节的数据给串口1。如下图所示：

串口1发送数据测试

此时，串口2打印信息如下：

测试完成Log

对比图10中发送的数据和图11接收的数据信息，可以获知，串口功能测试成功。

SPI API

模块SPI采用DMA方式进行数据发送和接收。

头文件

SPI API的头文件为ql_spi.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_spi_init

该函数用于初始化SPI，需要在使用其他SPI API前调用。

函数原型：

ql_spi_errcode_e ql_spi_init(ql_spi_config_s spi_cfg,ql_spi_messag_s * spi_msg)

参数：

spi_cfg：

[In] SPI配置；详见ql_spi_config_s。
spi_msg：

[In] SPI发送或接收的数据；详见ql_spi_messag_s。

返回值：

结果码；详见ql_spi_errcode_e。

ql_spi_config_s

SPI配置信息结构体定义如下：

typedef struct
{
    UINT32 spiclk;
    ql_spi_cpol_pol_e cpol;
    ql_spi_cpha_pol_e cpha;
    ql_spi_transfer_mode_e transmode;
    ql_spi_master_slave_mode_e masterorslave;
} ql_spi_config_s

参数：

类型	参数
`UINT32`	`spiclk`	SPI时钟频率，最大30 MHz
`ql_spi_cpol_pol_e`	`cpol`	SPI时钟极性；详见ql_spi_cpol_pol_e。
`ql_spi_cpha_pol_e`	`cpha`	SPI时钟相位；详见ql_spi_cpha_pol_e。
`ql_spi_transfer_mode_e`	`transmode`	SPI发送模式；详见ql_spi_transfer_mode_e。
`ql_spi_master_slave_mode_e`	`masterorslave`	SPI主从机选择；详见ql_spi_master_slave_mode_e。

ql_spi_cpol_pol_e

SPI时钟极性枚举定义如下：

typedef enum
{
    QL_SPI_CPOL_LOW = 0,
    QL_SPI_CPOL_HIGH,
} ql_spi_cpol_pol_e

成员：

成员	描述
`QL_SPI_CPOL_LOW`	SCK在空闲状态处于低电平
`QL_SPI_CPOL_HIGH`	SCK在空闲状态处于高电平

ql_spi_cpha_pol_e

SPI时钟相位枚举定义如下：

typedef enum
{
    QL_SPI_CPHA_1Edge,
    QL_SPI_CPHA_2Edge,
}ql_spi_cpha_pol_e

成员：

成员	描述
`QL_SPI_CPHA_1Edge`	在SCK周期的第一个边沿采样数据。
`QL_SPI_CPHA_2Edge`	在SCK周期的第二个边沿采样数据。

ql_spi_transfer_mode_e

SPI发送模式枚举定义如下：

typedef enum
{
    QL_SPI_MSB =0,
    QL_SPI_LSB,
}ql_spi_transfer_mode_e

成员：

成员	描述
`QL_SPI_MSB`	数据高位先发送
`QL_SPI_LSB`	数据低位先发送

ql_spi_master_slave_mode_e

SPI主从机选择枚举定义如下：

typedef enum
{
    QL_SPI_MASTER =0,
    QL_SPI_SLAVE,
}ql_spi_master_slave_mode_e

成员：

成员	描述
`QL_SPI_MASTER`	SPI为主机
`QL_SPI_SLAVE`	SPI为从机

ql_spi_messag_s

SPI发送或接收的数据结构体定义如下：

typedef struct
{
    UINT8 *send_buf;
    UINT32 send_len;
    UINT8 *recv_buf;
    UINT32 recv_len;
}ql_spi_messag_s

参数：

类型	参数
`UINT8`	`send_buf`	发送数据
`UINT32`	`send_le`	发送的数据的长度
`UINT8`	`recv_buf`	接收数据
`UINT32`	`recv_len`	接收的数据的长度

ql_spi_errcode_e

SPI结果码枚举定义如下：

typedef enum
{
    QL_SPI_SUCCESS = 0,
    QL_SPI_EXECUTE_ERR,
} ql_spi_errcode_e

成员：

成员	描述
`QL_SPI_SUCCESS`	执行成功
`QL_SPI_EXECUTE_ERR`	执行失败

ql_spi_transfer

该函数用于发送或接收SPI数据。发送模式还是接收模式取决于ql_spi_messag_s()结构体的配置。

函数原型：

ql_spi_errcode_e ql_spi_transfer(ql_spi_messag_s * spi_msg)

参数：

spi_msg：

[In] SPI发送或接收的数据；详见ql_spi_messag_s。

返回值：

结果码；详见ql_spi_errcode_e。

SPI开发流程

本章节主要介绍在应用程序中如何使用上述的SPI API，并进行简单的调试，以及测试SPI主机发送数据。

操作SPI

模块SDK代码中提供了操作SPI的示例，示例程序在ql_application/quectel_demo目录下ql_spi_demo.c文件中。相关函数解析如下：

ql_spi_demo_thread_creat()：创建SPI任务，运行SPI示例程序需要调用该函数；
ql_spi_demo_thread()：任务的执行函数，简单实现了SPI的DMA初始化和发送数据。

若需要运行该示例，需要打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_SPI，同时关闭宏定义CFG_SUPPORT_SPI_FLASH_TEST，ql_spi_demo_thread_creat()和ql_spi_demo_thread()会自动被调用来创建测试任务，如下图所示。

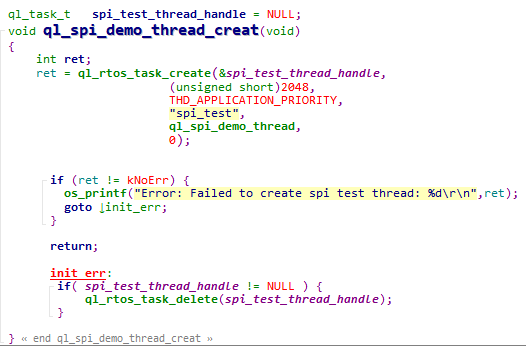

创建SPI任务示例

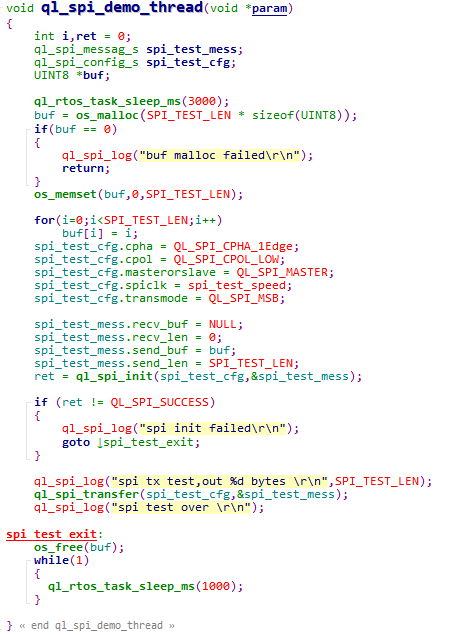

SPI API使用示例 {width="4.8in" height="6.6in"}

SPI功能调试

用户需使用安装模块的开发板（以FC41D TE-B为例）进行SPI功能调试，步骤如下：

步骤一：调试时先参照操作SPI运行SPI示例程序。

步骤二：重新编译固件版本并将其烧录至模块。

步骤三：重启模块。

步骤四：使用逻辑分析仪抓取波形。

步骤五：打开串口2，通过串口2获取Log信息，如下图所示。

串口工具中获取Log

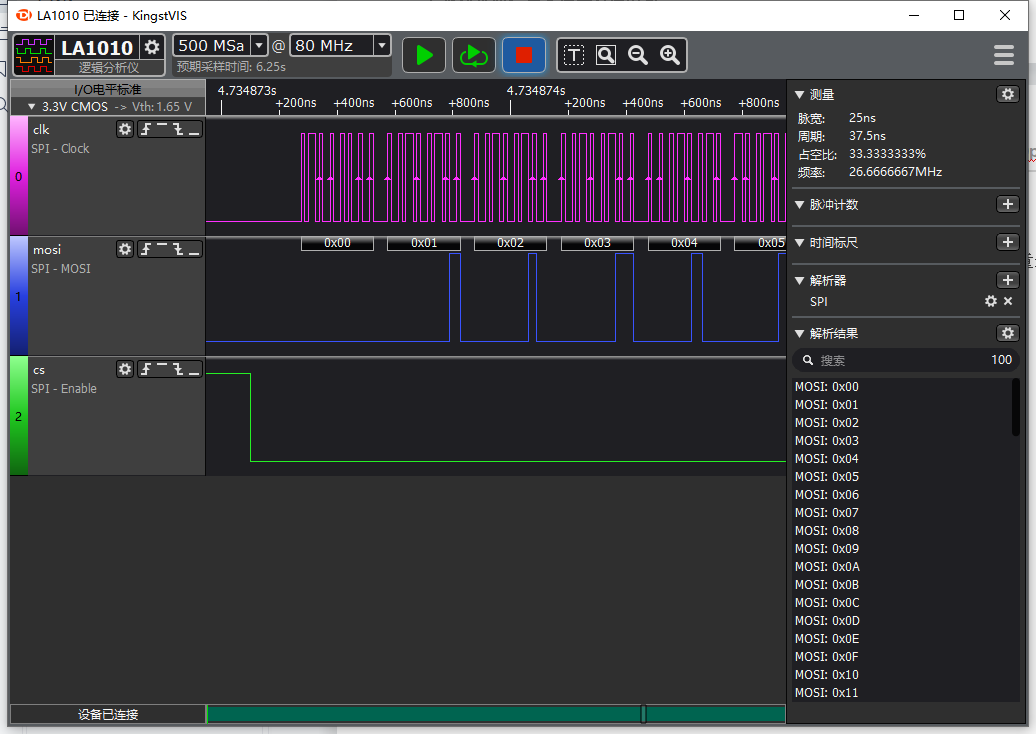

逻辑分析仪抓取波形

I2C API

头文件

I2C API的头文件为ql_i2c1_eeprom.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_I2cInit

该函数用于初始化I2C总线。

函数原型：

int ql_I2cInit(DD_HANDLE* i2c_hdl,ql_i2c_mode_e Mode)

参数：

i2c_hdl：

[Out] 获取的I2C句柄。
Mode：

[In] I2C的工作模式；详见ql_i2c_mode_e。

返回值：

结果码；详见ql_errcode_i2c_e。

ql_i2c_mode_e

I2C工作模式的枚举定义如下：

typedef enum
{
    STANDARD_MODE = 0,
    FAST_MODE = 1,
} ql_i2c_mode_e

成员：

成员	描述
`STANDARD_MODE`	标准模式
`FAST_MODE`	快速模式

ql_errcode_i2c_e

I2C API相关的结果码的枚举定义如下：

typedef enum
{
    QL_I2C_SUCCESS =0,
    QL_I2C_INIT_ERR ,
    QL_I2C_WRITE_ERR,
    QL_I2C_READ_ERR,
    QL_I2C_RELEASE_ERR,
}ql_errcode_i2c_e

成员：

成员	描述
`QL_I2C_SUCCESS`	执行成功
`QL_I2C_INIT_ERR`	I2C初始化失败
`QL_I2C_WRITE_ERR`	向I2C总线中写入数据失败
`QL_I2C_READ_ERR`	从I2C总线中读取数据失败
`QL_I2C_RELEASE_ERR`	释放I2C失败

ql_I2cWrite

该函数用于向I2C总线中写入数据。

函数原型：

int ql_I2cWrite(DD_HANDLE i2c_hdl, UINT8 slave, UINT16 addr, char *data, UINT32 length, UINT8 addr_width)

参数：

i2c_hdl：

[In] I2C句柄。
slave：

[In] I2C从机设备地址。
addr：

[In] I2C从机寄存器地址。
data：

[In] 写入的数据。
length：

[In] 写入数据的长度。
addr_width：

[In] 从机寄存器地址的长度。

返回值：

结果码；详见ql_errcode_i2c_e。

ql_I2cRead

该函数用于从I2C总线中读取数据。

函数原型：

int ql_I2cRead(DD_HANDLE i2c_hdl, UINT8 slave, UINT16 addr, char *buf, UINT32 length,UINT8 addr_width)

参数：

i2c_hdl：

[In] I2C句柄。
slave：

[In] I2C从机设备地址。
addr：

[In] I2C从机寄存器地址。
buf：

[Out] 读取的数据。
length：

[In] 读取数据的长度。
addr_width：

[In] 从机寄存器地址长度。

返回值：

结果码；详见ql_errcode_i2c_e。

ql_I2cRelease

该函数用于释放I2C总线。如需重新初始化同一个I2C主机，请调用该函数释放I2C总线后，再重新调用ql_I2cInit()初始化I2C总线。

函数原型：

int ql_I2cRelease(DD_HANDLE i2c_hdl)

参数：

i2c_hdl：

[In] I2C句柄。

返回值：

结果码；详见ql_errcode_i2c_e。

示例

模块SDK代码中提供了操作I2C的示例，示例程序在ql_application/quectel_demo目录下ql_i2c_eeprom_demo.c文件中。I2C需要使用外设进行通信。本示例中，模块使用的是EEPROM芯片（型号：FM24C128A）。相关函数解析如下：

ql_i2c_demo_thread_creat()：创建I2C任务，运行示例程序需要调用该函数。
ql_i2c1_eeprom_demo_thread()：任务的执行函数，实现了I2C外设初始化、写入数据、读取数据以及释放I2C总线的功能。

如需运行该示例，需打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_I2C1，ql_i2c_demo_thread_creat()和ql_i2c1_eeprom_demo_thread()会被自动调用以创建示例任务。如下图所示。

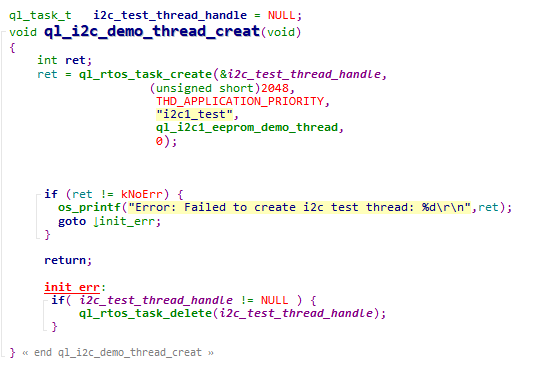

创建EEPROM读写任务以运行I2C示例

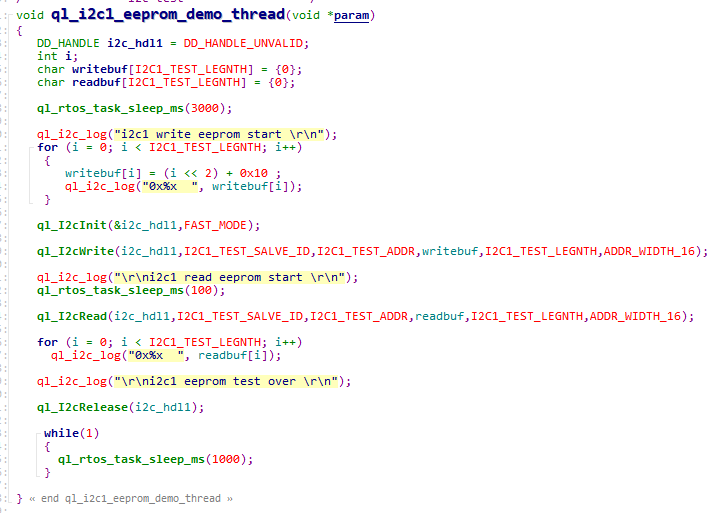

I2C API使用示例

ADC API

头文件

ADC API的头文件为ql_adc.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_adc_thread_init

该函数用于创建ADC任务。

函数原型：

ql_adc_errcode_e ql_adc_thread_init(void)

参数：

无

返回值：

结果码；详见ql_adc_errcode_e。

ql_adc_errcode_e

ADC结果码枚举定义如下：

typedef enum
{
    QL_ADC_SUCCESS = 0,
    QL_ADC_EXECUTE_ERR,
    QL_ADC_INVALID_PARAM_ERR,
} ql_adc_errcode_e

成员：

成员	描述
`QL_ADC_SUCCESS`	函数执行成功
`QL_ADC_EXECUTE_ERR`	函数执行失败
`QL_ADC_INVALID_PARAM_ERR`	参数无效

ql_adc_channel_init

该函数用于配置ADC通道参数。

函数原型：

ql_adc_errcode_e ql_adc_channel_init(ql_adc_obj_s *handle, ql_adc_obj_callback cb, ql_adc_channel_e channel, void *user_data)

参数：

handle：

[In] ADC通道信息；详见ql_adc_obj_s。
cb：

[In] 通道检测完成的回调函数；详见ql_adc_obj_callback。
channel：

[In] ADC通道编号；详见ql_adc_channel_e。
user_data：

[In] 用户数据。

返回值：

结果码；详见ql_adc_errcode_e。

ql_adc_obj_s

ADC通道信息结构体定义如下：

typedef struct adc_obj_ {
    void *user_data;
    ql_adc_channel_e channel;
    ql_adc_obj_callback cb;
    struct adc_obj_ *next;
}ql_adc_obj_s

参数：

类型	参数
`void`	`user_data`	用户数据
`ql_adc_channel_e`	`channel`	ADC通道编号，详见ql_adc_channel_e。
`ql_adc_obj_callback`	`cb`	通道检测完成的回调函数
`struct adc_obj_`	`next`	链表下一个节点的地址

ql_adc_obj_callback

该函数为ADC通道检测完成的回调函数。

函数原型：

typedef void (*ql_adc_obj_callback)(int new_mv, void *user_data)

参数：

new_mv：

[In] ADC检测电压值范围（0~2400 mV）。
user_data：

[In] 用户数据。

返回值：

无

ql_adc_channel_e

ADC通道编号枚举定义如下：

typedef enum
{
    QL_ADC_CHANNEL_0 = 0,
    QL_ADC_CHANNEL_1,
    QL_ADC_CHANNEL_2,
    QL_ADC_CHANNEL_3,
    QL_ADC_CHANNEL_4,
    QL_ADC_CHANNEL_5,
    QL_ADC_CHANNEL_6,
}ql_adc_channel_e

成员：

成员	描述
`QL_ADC_CHANNEL_0`	通道0，检测VBAT引脚电压，读取值为VBAT电压值的1/2
`QL_ADC_CHANNEL_1`	通道1，检测GPIO26引脚电压
`QL_ADC_CHANNEL_2`	通道2，检测GPIO24引脚电压
`QL_ADC_CHANNEL_3`	通道3，检测GPIO23引脚电压
`QL_ADC_CHANNEL_4`	通道4，检测GPIO28引脚电压
`QL_ADC_CHANNEL_5`	通道5，检测GPIO22引脚电压
`QL_ADC_CHANNEL_6`	通道6，检测GPIO21引脚电压

ql_adc_channel_start

该函数用于使能ADC检测。

函数原型：

ql_adc_errcode_e ql_adc_channel_start(ql_adc_obj_s *handle)

参数：

handle：

[In] ADC通道信息；详见ql_adc_obj_s。

返回值：

结果码；详见ql_adc_errcode_e。

ql_adc_channel_stop

该函数用于停止ADC检测。

函数原型：

ql_adc_errcode_e ql_adc_channel_stop(ql_adc_obj_s *handle)

参数：

handle：

[In] ADC通道信息；详见ql_adc_obj_s。

返回值：

结果码；详见ql_adc_errcode_e。

ADC开发流程

本章节主要介绍在应用程序中如何使用上述的API，并进行简单的调试，示例中使用通道1进行测试。

操作ADC

模块的SDK代码中提供了操作ADC的示例，示例程序在ql_application/quectel_demo目录下ql_adc_demo.c文件中。相关函数解析如下：

ql_adc_demo_thread_creat()：创建ADC任务，运行ADC示例程序需要调用该函数；
ql_adc_demo_thread()：任务的执行函数，简单实现了ADC的初始化、电压检测。

若需要运行该示例，只需要打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_ADC，ql_adc_demo_thread_creat()和ql_adc_demo_thread()会被自动调用来创建测试任务。如下图所示：

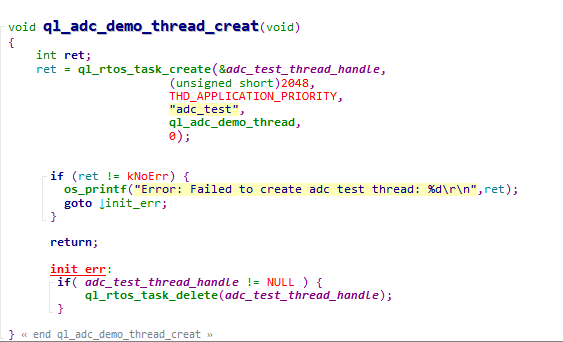

创建ADC任务示例

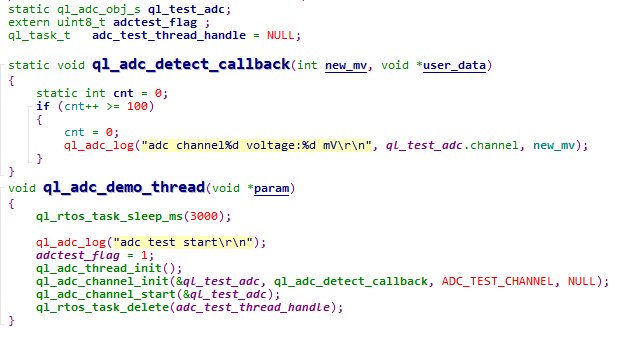

ADC API使用示例

ADC功能调试

用户需使用安装模块的开发板（FC41D TE-B）进行ADC功能调试，步骤如下：

步骤一：调试时先参照操作ADC运行ADC示例程序。

步骤二：重新编译固件版本并将其烧录至模块。

步骤三：重启模块。

步骤四：打开串口2，通过串口2获取Log信息，如下图所示。

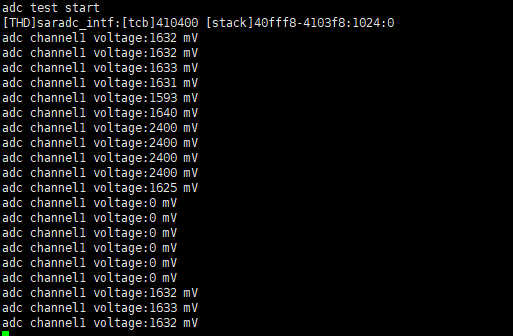

串口工具中获取Log

改变引脚输入电压，检测值随之改变。

PWM API

头文件

PWM API的头文件为ql_pwm.h，位于SDK包的ql_components/qadpt/include/目录下。若无特别说明，本文档所涉及头文件均在该目录下。

函数详解

ql_pwmInit

该函数用于初始化PWM。

函数原型：

ql_pwm_errcode_e ql_pwmInit(ql_pwm_channel_e pwm, UINT32 period, UINT32 duty_cycle)

参数：

pwm：

[In] PWM通道；详见ql_pwm_channel_e。
period：

[In] PWM周期值；实际输出频率：F = 26 MHz / period。
duty_cycle：

[In] PWM占空比值；小于周期值。

返回值：

结果码；详见ql_pwm_errcode_e。

ql_pwm_channel_e

PWM通道枚举定义如下。共6路PWM通道。

typedef enum
{
    QL_PWM_0,
    QL_PWM_1,
    QL_PWM_2,
    QL_PWM_3,
    QL_PWM_4,
    QL_PWM_5,
} ql_pwm_channel_e

成员：

成员	描述
`QL_PWM_0`	PWM通道0
`QL_PWM_1`	PWM通道1
`QL_PWM_2`	PWM通道2
`QL_PWM_3`	PWM通道3
`QL_PWM_4`	PWM通道4
`QL_PWM_5`	PWM通道5

ql_pwm_errcode_e

PWM结果码的枚举定义如下：

typedef enum
{
    QL_PWM_SUCCESS = 0,
    QL_PWM_EXECUTE_ERR,
    QL_PWM_INVALID_PARAM_ERR,
} ql_pwm_errcode_e

成员：

成员	描述
`QL_PWM_SUCCESS`	执行成功
`QL_PWM_EXECUTE_ERR`	执行失败
`QL_PWM_INVALID_PARAM_ERR`	无效参数

ql_pwmInit_level

该函数用于配置PWM初始输出电平。

函数原型：

ql_pwm_errcode_e ql_pwmInit_level(ql_pwm_channel_e pwm, ql_pwm_init_level_e level)

参数：

pwm：

[In] PWM通道；详见ql_pwm_channel_e。
level：

[In] PWM初始电平；详见ql_pwm_init_level_e。

返回值：

结果码；详见ql_pwm_errcode_e。

ql_pwm_init_level_e

PWM初始电平枚举定义如下：

typedef enum
{
    QL_PWM_INIT_LEVEL_LOW =0,
    QL_PWM_INIT_LEVEL_HIGH,
}ql_pwm_init_level_e

成员：

成员	描述
`QL_PWM_INIT_LEVEL_LOW`	低电平
`QL_PWM_INIT_LEVEL_HIGH`	高电平

ql_pwm_enable

该函数用于使能PWM输出。

函数原型：

ql_pwm_errcode_e ql_pwm_enable(ql_pwm_channel_e pwm)

参数：

pwm：

[In] PWM通道；详见ql_pwm_channel_e。

返回值：

结果码；详见ql_pwm_errcode_e。

ql_pwm_disable

该函数用于停止PWM输出。

函数原型：

ql_pwm_errcode_e ql_pwm_disable(ql_pwm_channel_e pwm)

参数：

pwm：

[In] PWM通道；详见ql_pwm_channel_e。

返回值：

结果码；详见ql_pwm_errcode_e。

ql_pwm_update_param

该函数用于更新PWM配置参数，更新后在下一个PWM周期生效。

函数原型：

ql_pwm_errcode_e ql_pwm_update_param(ql_pwm_channel_e pwm, UINT32 period, UINT32 duty_cycle)

参数：

pwm：

[In] PWM通道；详见ql_pwm_channel_e。
period：

[In] PWM周期值；实际输出频率：F = 26 MHz / period。
duty_cycle：

[In] PWM占空比值；小于周期值。

返回值：

结果码；详见ql_pwm_errcode_e。

PWM开发流程

本章节主要介绍在应用程序中如何使用上述的PWM API，并进行简单的调试。本示例中使用PWM通道1进行测试。

操作PWM

模块的SDK代码中提供了操作PWM的示例，示例程序在ql_application/quectel_demo目录下ql_pwm_demo.c文件中。相关函数解析如下：

ql_pwm_demo_thread_creat()：该函数用于创建PWM任务，运行PWM示例程序需要调用该函数。
ql_pwm_demo_thread()：任务的执行函数。实现了PWM的输出功能。

若需要运行该示例程序，打开宏定义CFG_ENABLE_QUECTEL_DEMO和CFG_ENABLE_QUECTEL_PWM，ql_pwm_demo_thread_creat()和ql_pwm_demo_thread()会自动被调用以创建测试任务。

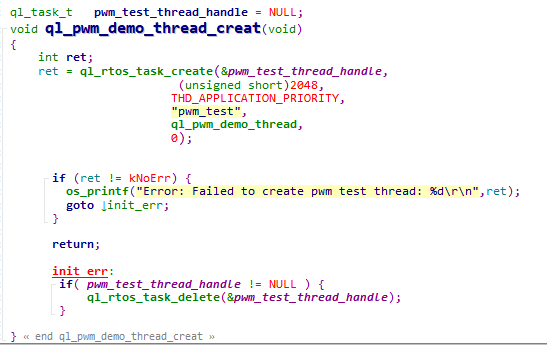

创建PWM任务示例

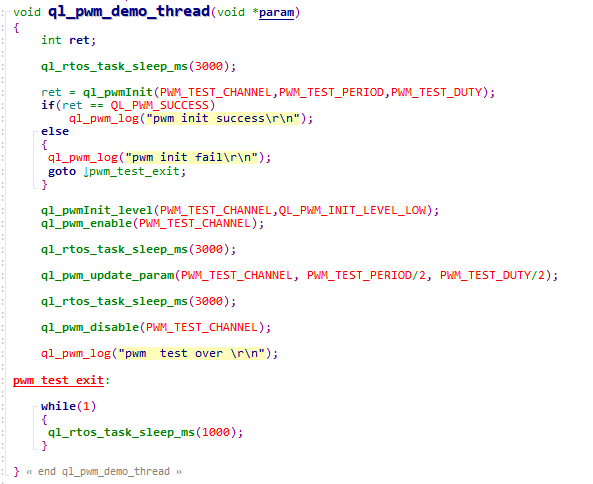

PWM API使用示例

PWM功能调试

用户需使用安装模块的开发板（以FC41D TE-B为例）进行PWM功能调试，步骤如下：

步骤一：调试时先参照操作PWM运行PWM示例程序。

步骤二：重新编译固件版本并将其烧录至模块。

步骤三：重启模块。

步骤四：使用逻辑分析仪获取PWM通道1的引脚波形。

步骤五：打开串口2，通过串口2获取Log信息，如下图所示：

串口工具中获取Log

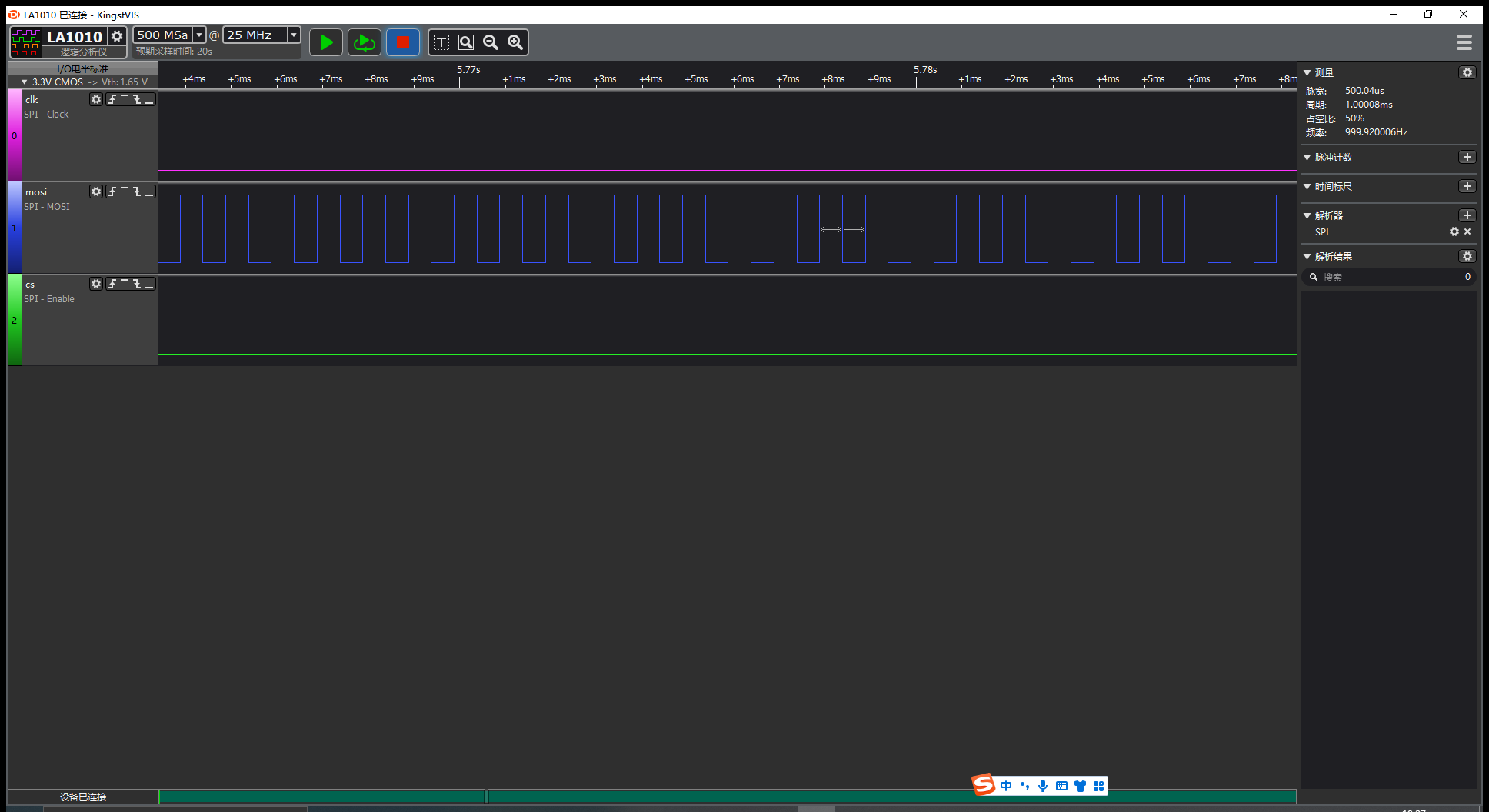

逻辑分析仪获取PWM波形

由上图可知，PWM波形与配置相同，说明PWM功能测试成功。

附录

参考文档：

文档名称
Quectel_FC41D&FCMxx0D&FLMx40D_QuecOpen(SDK)_快速开发指导

术语缩写：

缩写	英文全称
ADC	Analog-to-Digital Converter	模数转换器
API	Application Programming Interface	应用程序接口
CLK	Clock	时钟
CPHA	Clock Phase	时钟相位
CPOL	Clock Polarity	时钟极性
CTS	Clear To Send	清除发送
DMA	Direct Memory Access	直接存储器访问
EEPROM	Electrically Erasable Programmable Read-Only Memory	带电可擦可编程只读存储器
FIFO	First in First Out	先进先出
GPIO	General-Purpose Input/Output	通用型输入/输出
I2C	Inter-Integrated Circuit	内置集成电路总线
IoT	Internet of Things	物联网
PWM	Pulse Width Modulation	脉冲宽度调制
RTOS	Real-Time Operating System	实时操作系统
RTS	Ready To Send/Request to Send	准备发送/请求发送
SCK	Serial Clock	串行时钟
SDK	Software Development Kit	软件开发工具包
SPI	Universal Serial Bus	串行外设接口
UART	Universal Asynchronous Receiver/Transmitter	通用异步收发传输器
VBAT	Voltage at Battery (Pin)	电池电压（引脚）

通用 API 开发指南

AT 固件

ShortRange

外设接口开发指南

引言

适用模块

GPIO API

头文件

函数详解

ql_gpio_init

ql_gpio_num_e

ql_gpio_mode_e

ql_gpio_errcode_e

ql_gpio_set_level

ql_gpio_output_level_e

ql_gpio_set_level_reverse

ql_gpio_get_level

ql_gpio_int_init

ql_gpio_irq_trigger_e

ql_gpio_irq_callback

ql_gpio_int_disable

GPIO开发流程

操作GPIO

GPIO功能调试

UART API

头文件

函数详解

ql_uart_set_dcbconfig

ql_uart_port_number_e

ql_uart_config_s

ql_uart_baud_e

ql_uart_databit_e

ql_uart_stopbit_e

ql_uart_parityit_e

ql_uart_flowctrl_e

ql_uart_errcode_e

ql_uart_get_dcbconfig

ql_uart_open

ql_uart_close

ql_uart_write

ql_uart_read

ql_uart_set_rx_cb

ql_uart_callback

ql_uart_set_tx_int

ql_uart_set_tx_cb

UART开发流程

操作串口

UART功能调试

SPI API

头文件

函数详解

ql_spi_init

ql_spi_config_s

ql_spi_cpol_pol_e

ql_spi_cpha_pol_e

ql_spi_transfer_mode_e

ql_spi_master_slave_mode_e

ql_spi_messag_s

ql_spi_errcode_e

ql_spi_transfer

SPI开发流程

操作SPI

SPI功能调试

I2C API

头文件

函数详解

ql_I2cInit

ql_i2c_mode_e

ql_errcode_i2c_e

ql_I2cWrite

ql_I2cRead

ql_I2cRelease

示例

ADC API

头文件

函数详解

ql_adc_thread_init

ql_adc_errcode_e

ql_adc_channel_init

ql_adc_obj_s

ql_adc_obj_callback

ql_adc_channel_e
