QuecOpen® 快速入门指南

引言

移远通信FC41D、FCMxx0D和FLMx40D模块支持QuecOpen^®方案。QuecOpen^®是基于RTOS系统的嵌入式开发平台，可简化IoT应用的软件设计和开发过程。

本文档适用于SDK构建环境的QuecOpen^®方案，主要介绍移远通信FC41D、FCMxx0D和FLMx40D模块的SDK目录结构、编译环境搭建、应用程序开发、编译流程、固件烧录及Linux下常见编译报错。

适用模块

适用模块：

SDK目录结构

移远通信发布的QuecOpen SDK中，不同版本的SDK目录可能略有差异，但作用无差异。Windows和Linux操作系统下QuecOpen SDK目录（示例）如下表所示。

SDK目录结构：

搭建项目编译环境

模块的项目编译工具链为gcc-arm-none-eabi，即ARM裸机系统的GCC工具链，支持在Linux或Windows操作系统下编译项目。SDK包在ql_tools目录下集成了gcc-arm-none-eabi工具链、CMake以及MinGW（MinGW仅在Windows操作系统下编译项目时需要）并支持自动解压以供使用。推荐使用的操作系统为Ubuntu 16.04及以上版本或Windows 10及以上版本，另需安装Python 3及以上版本并将其添加至系统环境变量中。

在Linux操作系统下编译项目时，仅支持使用SDK中集成的gcc-arm-none-eabi工具链，不支持使用Linux操作系统自动安装的gcc-arm-none-eabi工具链。

若SDK包中集成的gcc-arm-none-eabi工具链自动解压安装失败，则可在SDK包对应目录手动解压安装，可参考如下步骤。

1. 打开Linux命令终端，进入ql_tools目录文件夹下，执行tar -vxf gcc-arm-none-eabi-5_4- 2016q3.tar.bz2解压工具链（如已解压，忽略此步骤）。



2. 执行sudo vim ~/.bashrc打开环境变量配置文件。

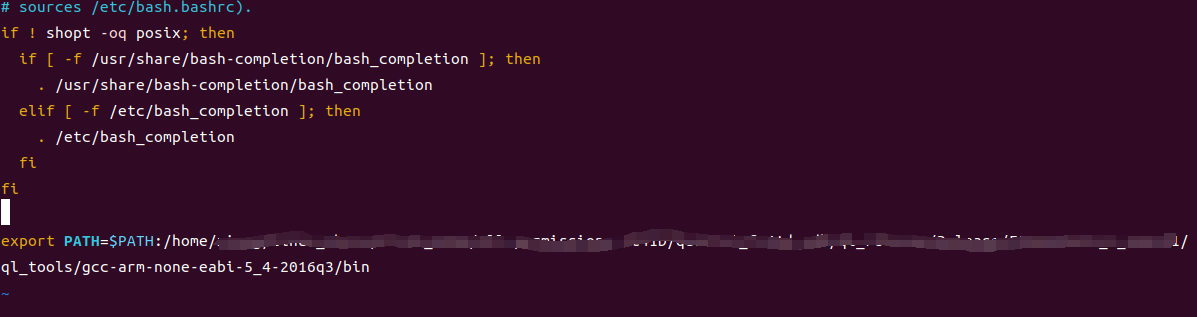

3. 在环境变量配置文件的最后一行添加环境变量（文件路径按照实际路径添加，下述路径仅供参考：export PATH=\$PATH:/home/xxx/F01DR01A01_C_SDKV01/ql_tools/gcc-arm-no ne-eabi-5_4-2016q3/bin）。



4. 保存并关闭配置文件。此时环境变量添加完成，即项目编译环境搭建完成。

开发应用程序

创建应用程序目录

1. 在QuecOpenSDK的ql_application目录下创建所需的用户文件夹，例如创建存放源文件和头文件的文件夹。以创建user_code为例，如下所示。



2. 在user_code文件夹中新建文件user_code.c和user_code.h。



应用程序示例说明

QuecOpen SDK中提供应用程序示例，用户可参考SDK中ql_application/quectel_demo目录下的示例进行应用程序的开发。

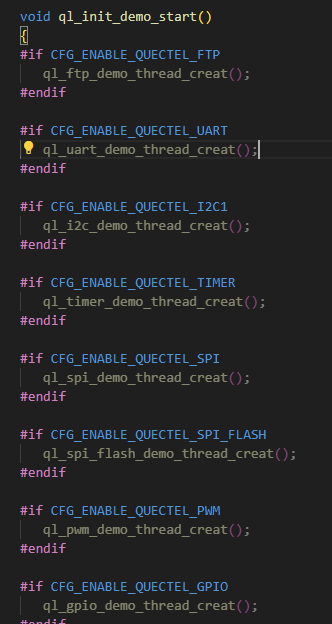

QuecOpen SDK中的ql_application/目录下的ql_app.c文件中包含应用程序示例入口，即ql_demo_main()。在该函数中启动一个初始化线程，然后在该初始化线程中调用各个功能组件的初始化接口。各个功能组件按照文件夹划分，用户可参考如下程序逻辑编写代码。

添加用户应用程序

创建应用线程

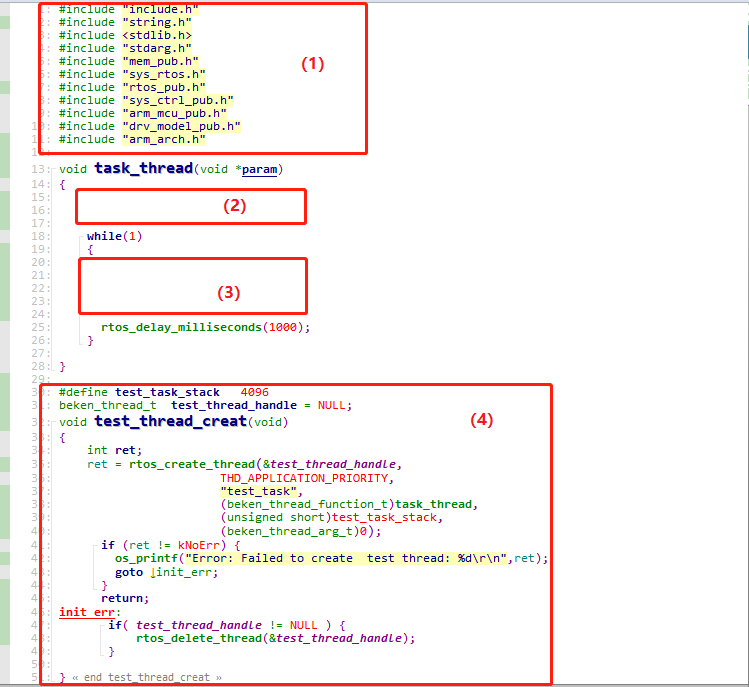

1. 新建并编写文件user_code.c和user_code.h，存放在user_code目录下。编写user_code.c文件的示例如下：



   上图中序号对应的含义如下：

   1. 用户自定义添加所需的头文件
   2. 初始化配置
   3. 任务处理代码
   4. 任务创建函数

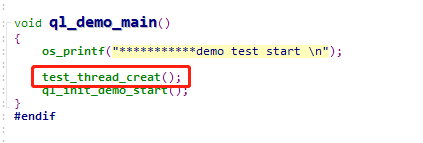

2. 在ql_demo_main()函数中添加test_thread_creat()即可在程序中创建task_thread任务。



添加编译文件

将源文件和头文件添加到编译脚本中才能正常使用，否则编译时会提示找不到文件。操作步骤如下：

1. 打开ql_application/quectel_demo文件夹，打开其中的CMakeLists.txt。

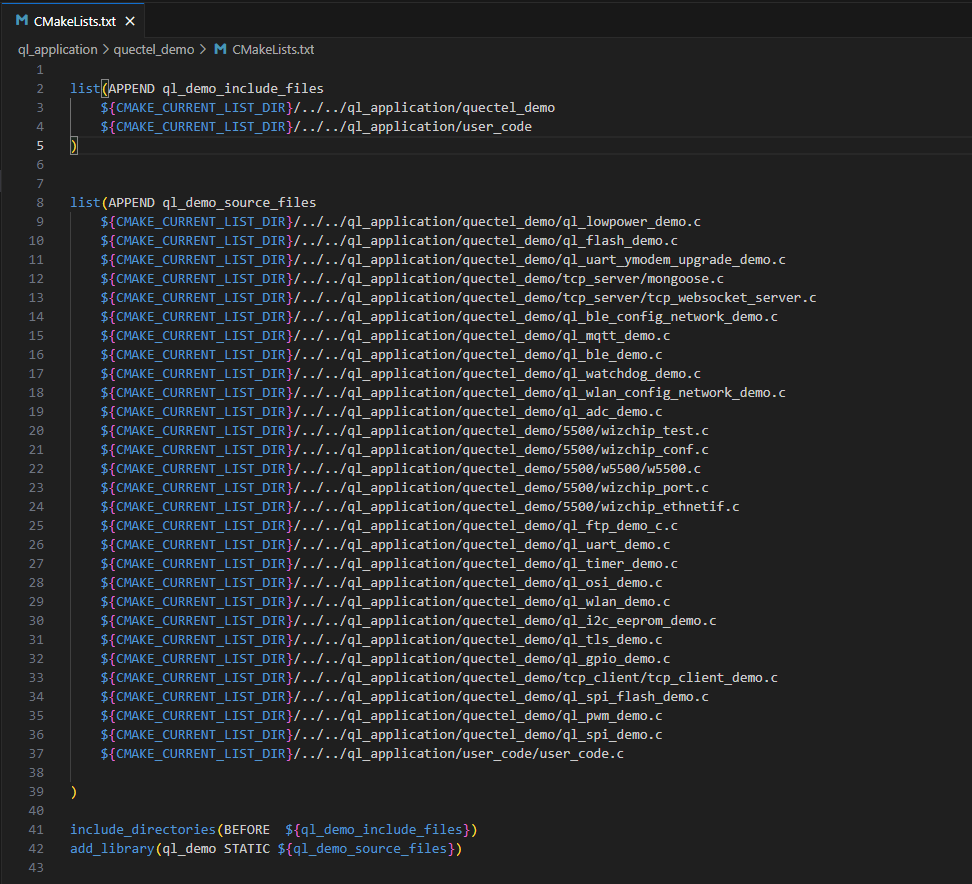

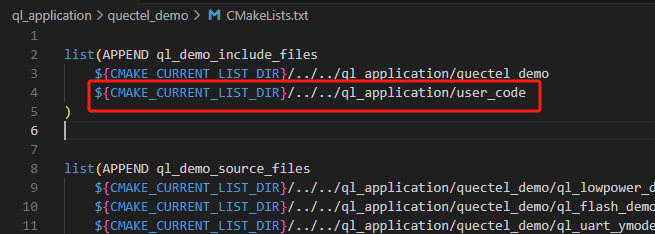

2. 定位到"list(APPEND ql_demo_include_files"并在该位置添加用户的头文件所在的路径，如下图红框中内容所示：

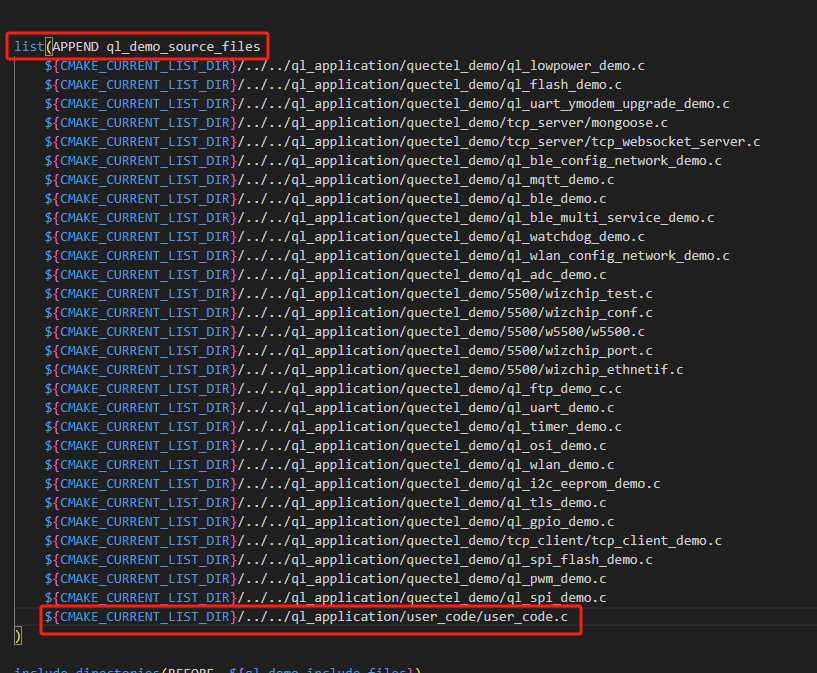

3. 定位到"list(APPEND ql_demo_source_files"并在该位置添加用户的源文件，如下图红框中内容所示：



编译应用程序

编译说明

模块支持在Windows或Linux操作系统下编译应用程序。

Linux操作系统

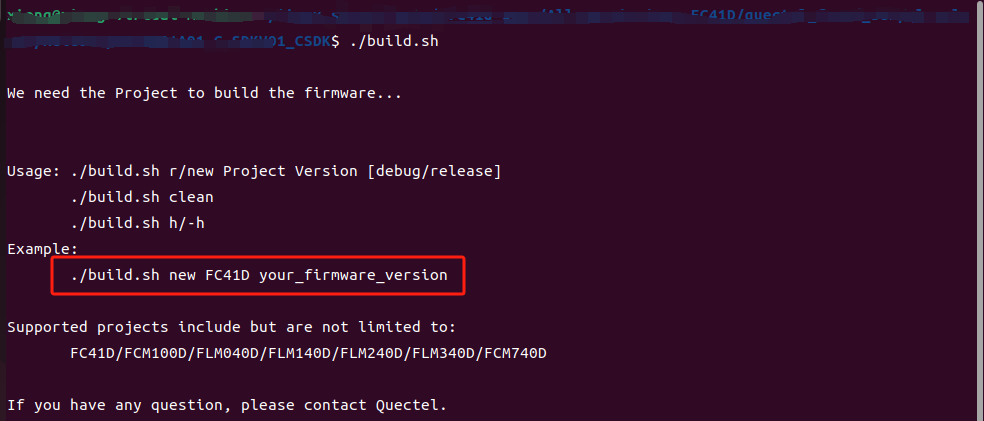

打开Linux命令终端，进入SDK根目录，执行 ./build.sh 查看编译选项，再执行相应的编译选项编译应用程序。例如，执行 ./build.sh new FC41D your_firmware_version（your_firmware_version表示当前模块使用的版本号）表示编译FC41D当前固件版本，如下图所示。

Windows操作系统

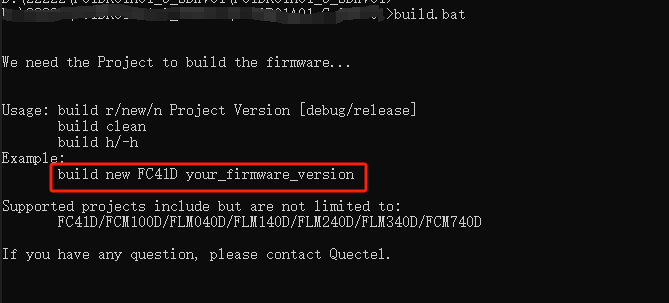

打开Windows命令终端，进入SDK根目录，执行build.bat查看编译选项，再执行相应的编译选项编译应用程序。例如，执行 build new FC41D your_firmware_version（your_firmware_version表示当前模块使用的版本号）表示编译FC41D当前固件版本，如下图所示。

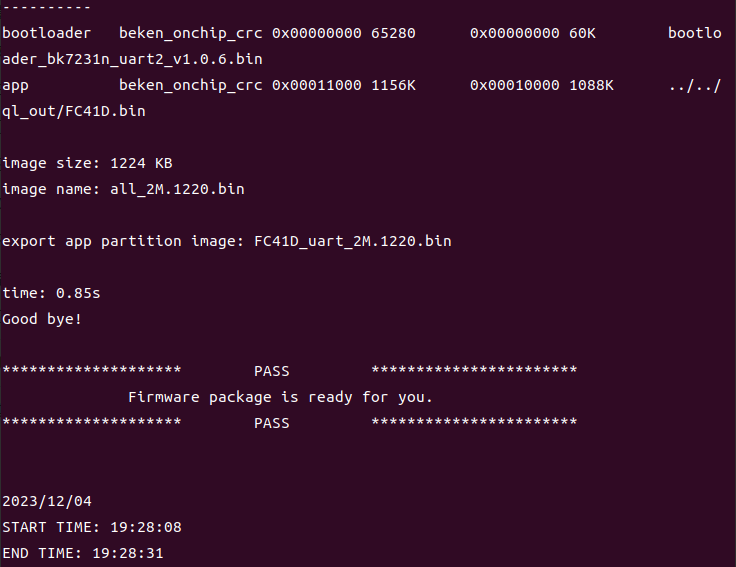

编译成功的界面如下图所示。

编译结果

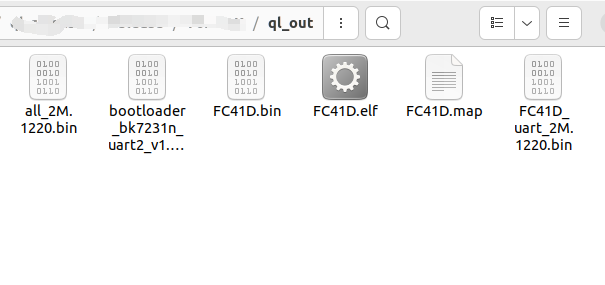

编译生成的文件存放于ql_out目录下。ql_out文件夹的内容如下图所示。

在ql_out 文件夹中，以下文件分别为：

• all_2M.1220.bin：生成的完整程序固件，该固件通过串口进行烧录；

• bootloader_bk7231n_uart2_v1.0.6.bin：Bootloader文件；

• FC41D.bin：OTA升级时的打包固件；

• FC41D.elf：Linux下生成的可执行目标文件；

• FC41D.map：程序map文件；

• FC41D_uart_2M.1220.bin：生成的实际固件（即完整固件除去boot部分）。

清除编译文件

每次编译时会自动清除上次生成的文件。

固件烧录

1. 联系移远通信技术支持获取BKFIL开发工具及工具相关使用信息。

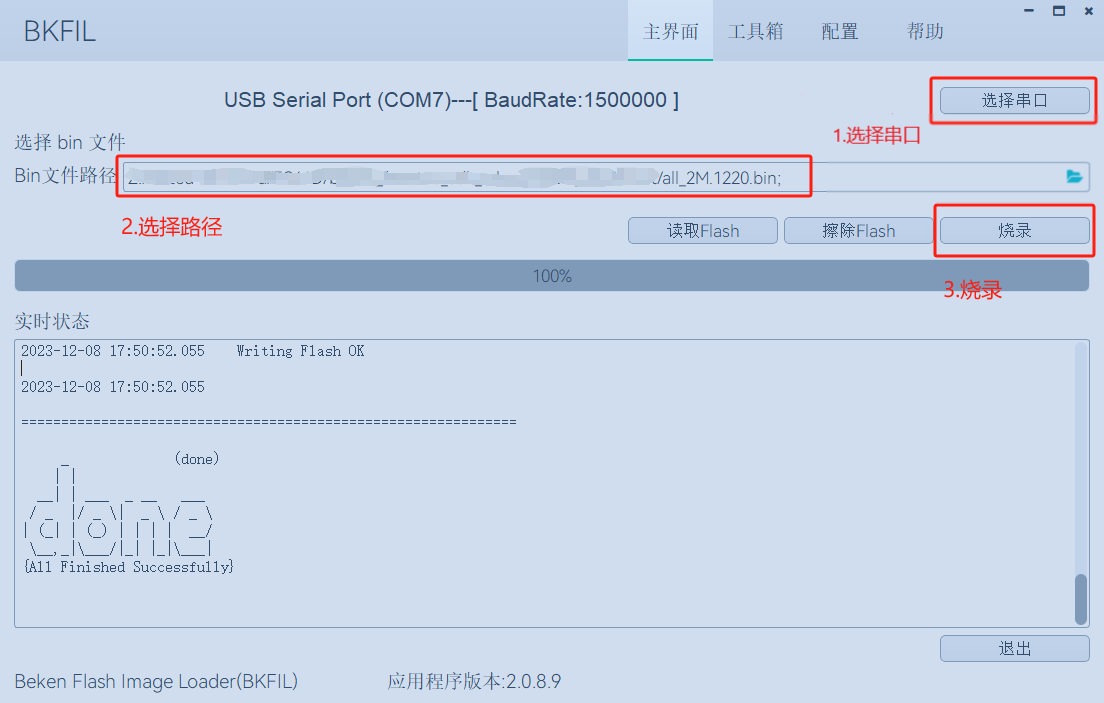

2. 打开BKFIL工具，点击工具主界面的"选择串口"按钮，选择主串口进行固件烧录

3. 点击"Bin文件路径"后的图标，选择ql_out/all_2M.1220.bin文件。



4. 点击 "烧录"选项后，再按下模块上的复位键，进行固件烧录。

5. 烧录完成后，"实时状态"区域显示"done"表示烧录成功。重启模块，选择模块通讯端口，使用串口工具连接模块串口。

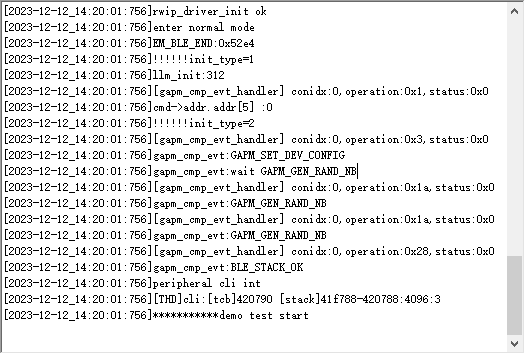

   模块开机log如下图所示：



Linux下常见编译报错

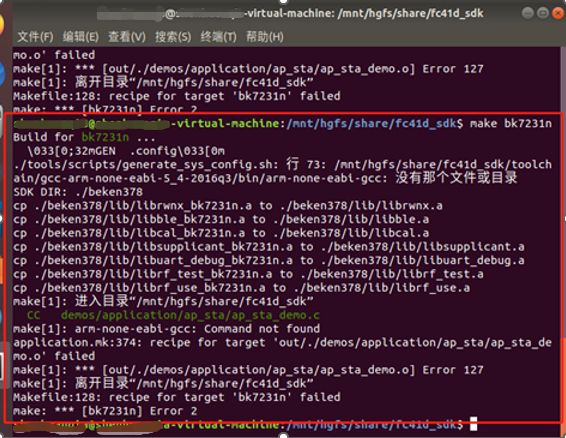

1. Error message: "arm-none-eabi-gcc: Command not found"

   该错误提示表示未安装gcc-arm-none-eabi工具链到环境变量中或者缺少依赖组件。
   可通过如下方法解决：

   • 需先安装gcc-arm-none-eabi工具链到环境变量中，详细步骤请参考搭建项目编译环境。

   • 若安装工具链完成后仍有错误提示，则表示缺少依赖组件，可执行如下命令安装依赖组件：

     apt install libc6-i386 lsb-core
     apt-get install lib32z1
     apt-get install lib32stdc++6
     apt-get install libstdc++6

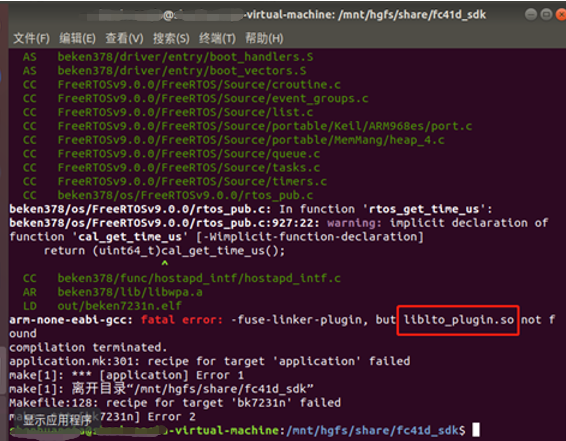

2. Error message " arm-none-eabi-gcc: fatal error: -fuse-linker-plugin, but liblto_plugin.so not found"

   此错误提示表示未找到liblto_plugin.so文件。
   可通过如下方法解决：

   • 此时将toolchain/gcc-arm-none-eabi-5_4-2016q3/lib/gcc/arm-none-eabi/5.4.1/目录下的liblto_plugin.so.0.0.0文件名称修改为liblto_plugin.so即可。
