模块概述
FC41D 是由移远通信推出的新一代 MCU Wi-Fi 和蓝牙模块。它搭载高性能处理器，频率可达 120 MHz，支持 IEEE 802.11b/g/n 协议和蓝牙 5.2。该模块内置 256 KB RAM 和 2 MB/4 MB 闪存，确保高效的性能表现。此外，它符合 WPA-PSK、WPA2-PSK 和 WPA3-SAE 安全标准。

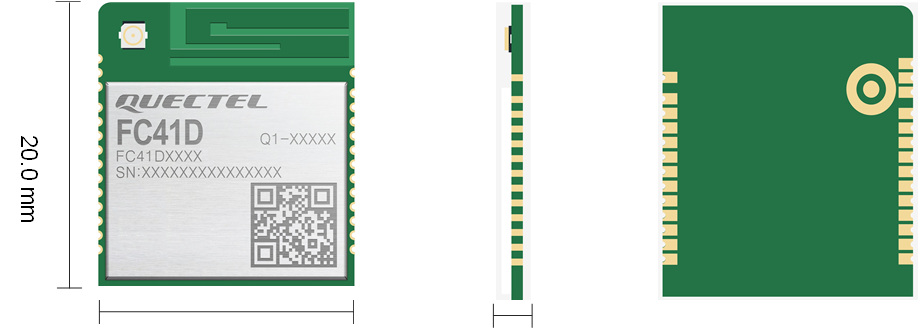

FC41D 采用 LCC 封装形式，超紧凑的封装尺寸仅为 20.0 mm × 18.0 mm × 2.6 mm，有效优化了终端产品的体积和成本，兼容多种设计方案。
FC41D 支持多种接口，包括 UART、SPI、I2C、ADC 和 PWM，并具备多种低功耗模式和保活机制，为智能家居和工业物联网等应用提供灵活多样的解决方案。
FC41D 支持 QuecOpen® 解决方案和标准 AT 命令，具有紧凑的协议栈。FC41D 支持多种公有云服务，能够为客户实现高效的产品开发。
主要特性
- Wi-Fi 4 模块，单频段（2.4 GHz）Wi-Fi，1 × 1 天线
- 蓝牙 5.2 和蓝牙配对功能
- 大容量内存，256 KB RAM 和 2 MB/4 MB 闪存
- 在 QuecOpen® 解决方案中支持最多 19 个 GPIO，用于 UART、SPI、I2C、ADC 和 PWM 功能
- 第 4 代 RF 同轴连接器、外置天线针脚、PCB 天线（可选）
- 高稳定性、高可靠性和完全兼容性
| 特性 | FC41D | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WLAN 协议 | IEEE 802.11b/g/n | |||||||||||||||||||||
| Wi-Fi 频段 | 2.4 GHz | |||||||||||||||||||||
| Wi-Fi 调制模式 | BPSK/QPSK/CCK/16QAM/64QAM | |||||||||||||||||||||
| Wi-Fi 工作模式 | AP/STA | |||||||||||||||||||||
| 蓝牙协议 | 蓝牙 5.2 | |||||||||||||||||||||
| 加密 | WPA-PSK/WPA2-PSK/WPA3-SAE | |||||||||||||||||||||
| 互联网协议 | IPv6（仅在 QuecOpen® 解决方案中支持） | |||||||||||||||||||||
| 内核 | ARM968（最高 120 MHz） | |||||||||||||||||||||
| SRAM | 256 KB | |||||||||||||||||||||
| 闪存 | 2 MB/4 MB | |||||||||||||||||||||
| 尺寸 | 20.0 mm × 18.0 mm × 2.6 mm | |||||||||||||||||||||
| 重量 | 1.51 g | |||||||||||||||||||||
| 温度范围 | ||||||||||||||||||||||
| 工作温度范围 | -40 °C 至 +85 °C | |||||||||||||||||||||
| 存储温度范围 | -45 °C 至 +95 °C | |||||||||||||||||||||
| 认证 | ||||||||||||||||||||||
| 监管认证 | 欧洲：CE 美国：FCC 加拿大：IC 巴西：Anatel 中国：SRRC 澳洲/新西兰：RCM 韩国：KC 日本：TELEC |
|||||||||||||||||||||
| 其他认证 | 蓝牙认证 | |||||||||||||||||||||
| 接口 | ||||||||||||||||||||||
| 天线（接口） | × 1（第 4 代 RF 同轴连接器、外置天线针脚、PCB 天线）（可选） | |||||||||||||||||||||
| 其他接口 | UART/SPI/I2C/PWM/ADC | |||||||||||||||||||||
| 电气特性 | ||||||||||||||||||||||
| 电源电压 | 3.0–3.6 V，典型值 3.3 V | |||||||||||||||||||||
| Wi-Fi 性能（2.4 GHz） | ||||||||||||||||||||||
|
||||||||||||||||||||||
| 蓝牙性能 | ||||||||||||||||||||||
|
||||||||||||||||||||||
| 订购代码 | 闪存 | 工作温度范围 | 天线 | 开发板 （仅用于调试） |
|---|---|---|---|---|
| FC41DAEMD | 2 MB | -40 °C 至 +85 °C | 外置天线针脚 | FC41DAATB-KIT |
| FC41DAFMD | 2 MB | -40 °C 至 +85 °C | 第 4 代 RF 同轴连接器 | - |
| FC41DAGMD | 2 MB | -40 °C 至 +85 °C | PCB 天线 | FC41DAGTB |
| FC41DAHMD | 4 MB | -40 °C 至 +85 °C | PCB 天线 | FC41DAHTB |
快速入门资源
文档和指南
| 资源 | 描述 | 链接 |
|---|---|---|
| TE-B 用户指南 | 硬件设置和引脚配置指南 | 查看指南 |
| QuecPlatform 使用指南 | 开发环境设置教程 | QuecPlatform |
| 硬件设计指南 | PCB 设计和天线放置指南 | 硬件设计 |
代码和开发
| 资源 | 描述 | 链接 |
|---|---|---|
| 源代码 | 完整的 SDK、示例和驱动程序 | GitHub 仓库 |
| QuecOpen 开发快速入门 | 自定义应用程序开发教程 | QuecOpen(SDK) 指南 |
| RTOS 开发指南 | 实时操作系统集成和编程指南 | RTOS_QuecOpen(SDK) |
| Wi-Fi 开发指南 | Wi-Fi API 指南和演示 | Wi-Fi_QuecOpen(SDK) |
| BLE 开发指南 | BLE API 指南和演示 | BLE_QuecOpen(SDK) |
| 通用 API 开发指南 | 通用 API 指南和演示 | General_API_QuecOpen(SDK) |
| 外设接口开发指南 | 外设 API 指南和演示 | Peripheral_API_QuecOpen(SDK) |
视频资源
| 资源 | 描述 | 链接 |
|---|---|---|
| 开箱视频 | 模块开箱及开发环境设置 | 开箱视频 |
| 功耗分析 | 低功耗测试演示 | 功耗测试演示 |
技术资源
软件资源
| 分类 | 软件包 | 描述 | 链接 |
|---|---|---|---|
| 工具 | Flash 工具 | 固件编程实用程序 | BKFIL |
| 固件 | 最新固件 | 生产固件发布版本 | AT 固件 |
