MIPI 摄像头-imx477测试

2025-07-18

QuecPi Alpha 单板电脑支持 MIPI 接口摄像头，下面选取微雪的一款 imx477 CSI 接口 CMOS 摄像头为例进行测试。

摄像头连接

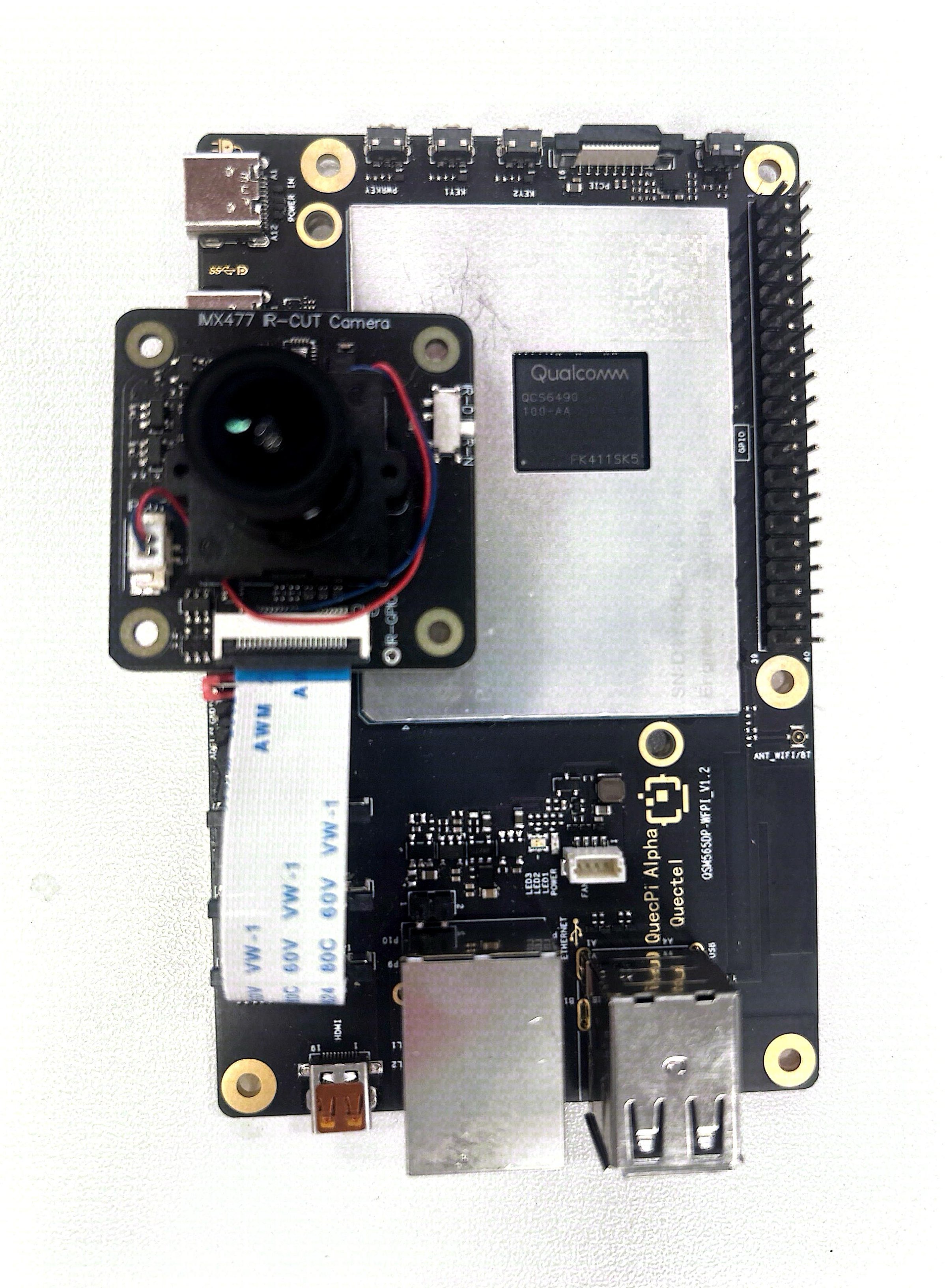

按照下图进行连接，连接时向上拉开连接器的黑色锁扣部分，将 FPC 排线插入第二个 CSI 卡槽，注意金属接触面朝向板内金属接触面，按下锁扣，确认 FPC 排线稳定没有松动。

前提条件

在 SSH 终端中运行以下命令：

mount -o rw,remount /
export XDG_RUNTIME_DIR=/dev/socket/weston
export WAYLAND_DISPLAY=wayland-1

单摄像头流启动

在 device 终端中运行以下命令

gst-launch-1.0 -e qtiqmmfsrc name=camsrc camera=1 ! 'video/x-raw(memory:GBM),format=NV12,width=1280,height=720,framerate=30/1' ! fakesink

此示例说明如何使用 720p@30 FPS 配置启动摄像头。来自摄像头传感器的帧被 fakesink 丢弃。如果 gst pipeline 状态更改为 “PLAYING”，如下所示，则表示摄像头正在运行。由于此命令会将摄像头帧转储到 fakesink，因此不会在设备上保存任何内容。

gbm_create_device(187): Info: backend name is: msm_drm
Setting pipeline to PAUSED ...
Pipeline is live and does not need PREROLL ...
Setting pipeline to PLAYING ...
New clock: GstSystemClock

如果想实时显示摄像头捕捉的画面，需提前连接好 HDMI 屏幕，并执行以下命令：

gst-launch-1.0 -e qtiqmmfsrc name=camsrc camera=1 ! 'video/x-raw(memory:GBM),format=NV12,width=1280,height=720,framerate=30/1' ! waylandsink

camera=0 表示使用第一个 CSI 接口摄像头，camera=1 表示使用第二个 CSI 接口摄像头
如果想全屏显示，请在命令后面加上fullscreen=true
如果要停止摄像头流，请按下CTRL+C

预览+视频录制

在 device 终端中运行以下命令：

gst-launch-1.0 -e qtiqmmfsrc name=camsrc camera=1 video_1::type=preview ! 'video/x-raw,format=NV12,width=1280,height=720,framerate=30/1',compression=ubwc,interlace-mode=progressive,colorimetry=bt601 ! tee name=t ! queue ! waylandsink fullscreen=true t. ! queue ! v4l2h264enc capture-io-mode=5 output-io-mode=5 extra-controls="controls,video_bitrate=6000000,video_bitrate_mode=0;" ! queue ! h264parse ! mp4mux ! filesink location=/opt/mux_avc.mp4

此命令以 720p 30 FPS 配置启动相机，并在 h264 视频编码后将其另存为视频文件。如果 gst 管道状态更改为 “PLAYING”，则表示摄像头正在运行。
如果要停止摄像头录制，请按下CTRL+C
MP4 文件保存在 /opt/ 目录

命令说明：

! 是一个连接符号，用于将前一个元素的输出连接到后一个元素的输入
gst-launch-1.0 这是 GStreamer 的命令行工具，用于启动一个 GStreamer 管道（pipeline）。-e 参数表示在管道结束时退出，而不是继续运行。
qtiqmmfsrc name=camsrc camera=1 高通平台专用的摄像头源插件，从设备 camera=1（副摄像头）采集视频。
video_1::type=preview 这是 qtiqmmfsrc 元素的属性配置，针对 video_1 流（不同摄像头可能输出多路流，比如预览流、抓拍流等），设置其类型为 preview（预览流），表示后续处理的是用于实时预览场景的视频流，一般帧率、分辨率等参数会适配预览需求。
video/x-raw,format=NV12,width=1280,height=720,framerate=30/1 video/x-raw（原始视频），NV12（YUV 4:2:0，单平面格式，常见于视频编码）,分辨率 1280×720（720p），帧率 30fps。
compression=ubwc,interlace-mode=progressive,colorimetry=bt601 启用高通的UBWC（Ultra Bandwidth Compression） 技术，通过硬件压缩减少内存带宽需求，逐行扫描（非隔行），色彩空间为 ITU-R BT.601（适用于标清视频）。
tee name=t 分流器（tee）元素，作用是将一路输入数据复制成多路输出，方便对同一视频流进行多种不同处理（这里一路用于预览显示，一路用于编码存储）。 name=t 给这个 tee 元素命名为 t，后续其他分支通过名字引用它来获取视频流。
queue ! waylandsink fullscreen=true queue：队列元素，用于在 pipeline 中创建一个缓冲队列，起到解耦上下游元素、异步处理的作用。可以缓解上下游处理速度不一致的问题，避免因一方处理慢导致另一方阻塞或丢帧。

waylandsink：输出 sink 元素，用于在 Wayland 显示服务器环境下，将视频画面渲染显示到屏幕上。
fullscreen=true：设置 waylandsink 以全屏模式显示视频画面。

t. ! queue t.：通过 . 语法引用之前命名为 t 的 tee 元素，获取视频流进行后续处理。

queue：再次使用队列元素，缓冲数据，保证编码等环节的流畅性。

v4l2h264enc capture-io-mode=5 output-io-mode=5 extra-controls="controls,video_bitrate=6000000 video_bitrate_mode=0;" 使用 DMABUF（直接内存访问缓冲区）进行输入，优化数据传输效率，同样使用 DMABUF 输出编码后数据，目标比特率为 6 Mbps，使用 CBR（固定比特率）模式，适合网络流媒体或需要稳定带宽的场景。
queue ! h264parse ! mp4mux ! filesink location=/opt/mux_avc.mp4 queue：又一个队列元素，继续缓冲编码后的数据，协调后续处理速度。解析 H.264 流，添加必要的 NAL 单元头部，使其符合 MP4 封装要求，将 H.264 视频流封装为 MP4 格式，将数据写入文件 /opt/mux_avc.mp4。

预览+拍照

在 device 终端中运行以下命令：

 gst-pipeline-app -e qtiqmmfsrc name=camsrc camera=1 ! 'video/x-raw(memory:GBM),format=NV12,width=1280,height=720,framerate=30/1' ! waylandsink camsrc.image_1 ! "image/jpeg,width=1280,height=720,framerate=30/1" ! multifilesink location=/opt/frame%d.jpg async=false sync=true

按 Enter 键。此命令将打印以下菜单并等待用户输入。

##################################### MENU #####################################

============================== Pipeline Controls==============================
(0) NULL: Set the pipeline into NULL state
(1) READY: Set the pipeline into READY state
(2) PAUSED: Set the pipeline into PAUSED state
(3) PLAYING: Set the pipeline into PLAYING state

==================================== Other====================================
(p) Plugin Mode: Choose a plugin which to control
(q) Quit : Exit the application

Choose an option:

使用以下菜单步骤在预览时拍摄快照。

(1) ready -> (3) Playing -> (Enter)-> (p)Plugin Mode : Select (5)camerasrc ->(36) capture-image -> (1): still – Snapshot ->(1) Snapshot count ('guint' value for arg1)

要停止相机，请按 Enter，按 b（返回），然后按 q（退出）。拍摄的快照图像保存在 /opt/ 中。通过在主机 PC 上运行以下 scp 命令，可以从设备中提取录制的内容：

scp -r root@[ip-addr]:/opt/<file name> .

生成文件如下图所示：

双摄像头流拼接显示

从主摄像头和辅助摄像头获取的两个流（均为 720p）。两个流被发送以并排组合，然后显示。

gst-launch-1.0 -e qtivcomposer name=mixer sink_0::position="<0, 0>" sink_0::dimensions="<640, 360>" sink_1::position="<640, 0>" sink_1::dimensions="<640, 360>" mixer. ! queue ! waylandsink enable-last-sample=false fullscreen=true qtiqmmfsrc name=camsrc_0 camera=0 ! video/x-raw\(memory:GBM\), format=NV12, width=1280, height=720, framerate=30/1, compression=ubwc ! mixer. qtiqmmfsrc name=camsrc_1 camera=1 ! video/x-raw\(memory:GBM\), format=NV12, width=1280, height=720, framerate=30/1, compression=ubwc ! mixer.

如果要停止摄像头流，请按下CTRL+C
