HCM511S 开发指南

2025-12-17

模块概述

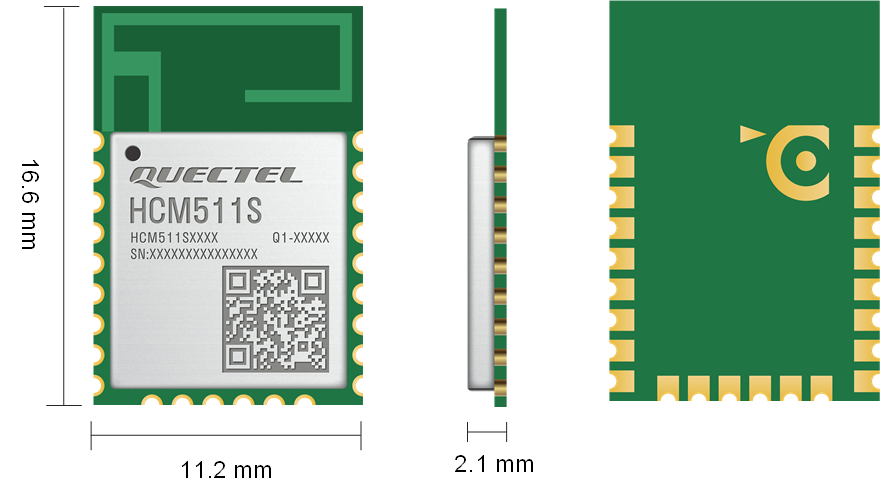

HCM511S 模块

HCM511S 是移远通信推出的高性能MCU蓝牙模块，搭载ARM Cortex-M33处理器，主频高达76.8 MHz，支持蓝牙5.4标准。模块内置32 KB RAM和352 KB/512 KB闪存（可选配置），确保系统运行高效稳定。
HCM511S 采用LCC封装形式，超小型尺寸为16.6 mm × 11.2 mm × 2.1 mm，可有效优化终端产品的体积和成本，并兼容多样化的设计需求。
HCM511S 支持蓝牙mesh网络低功耗节点，通过mesh拓扑结构提升网络可扩展性和节点数量，广泛应用于数字密钥、资产标签和信标、便携式医疗设备、智能家居低功耗节点、电池供电的运动传感器等领域。

主要特性

  • 蓝牙5.4协议支持
  • 32 KB RAM，352 KB/512 KB闪存（可选）
  • 蓝牙mesh网络低功耗节点支持（可选）
  • 默认支持1路USART、1路SWD和14路GPIO接口；通过复用方式额外支持EUART、I2C、ADC和PDM等多种接口
  • 工作温度范围：-40 °C至+85 °C
  • PCB天线集成设计
性能指标 HCM511S
蓝牙协议 BLE 5.4
安全特性 AES128/256、SHA-1、SHA-2、ECC、ECDSA、ECDH、TRNG、安全启动
工作模式 BLE（低功耗蓝牙）
蓝牙天线 PCB天线
处理器内核 ARM Cortex-M33（主频高达76.8 MHz）
RAM容量 32 KB
闪存容量 352 KB/512 KB（可选）
物理尺寸 16.6 mm × 11.2 mm × 2.1 mm
重量 约0.57 g
温度范围
工作温度范围 -40 °C至+85 °C
存储温度范围 -45 °C至+95 °C
认证体系
监管认证 欧洲：CE
北美：FCC
加拿大：IC
中国：SRRC
澳大利亚/新西兰：RCM
日本：TELEC
巴西：Anatel*
韩国：KC*
中国台湾：NCC*
南非：ICASA*
阿联酋：TDRA*
乌拉圭：URSEC*
阿根廷：ENACOM*
其他认证 蓝牙认证
接口规格
通信接口1 USART、SWD、EUART、I2C、ADC、PDM等
电气特性
电源电压 1.71–3.8 V，典型值3.3 V
射频性能
工作模式 接收灵敏度 发射功率
1 Mbps -99.5 dBm ±2 dB ≤ 6 dBm
2 Mbps -95.5 dBm ±2 dB ≤ 6 dBm
S = 21 -102 dBm ±2 dB ≤ 6 dBm
S = 82 -106 dBm ±2 dB ≤ 6 dBm
订购代码 闪存容量 发射功率 工作温度范围 天线类型 开发板
（仅用于调试）
HCM511SACMD-0P 352 KB ≤ 6 dBm -40 °C至+85 °C PCB天线 HCM511SACTB-0P
HCM511SABMD-0P 512 KB ≤ 6 dBm -40 °C至+85 °C PCB天线 HCM511SABTB-0P

快速入门资源

文档与指南

资源名称 说明 链接
TE-B用户指南 硬件部署和引脚配置指南 查看指南
QuecPlatform使用指南 开发环境配置教程 QuecPlatform
硬件设计指南 PCB设计和天线布局规范 硬件设计

代码与开发资源

资源名称 说明 链接
源代码库 完整SDK、示例代码和驱动程序 GitHub仓库
快速开始指南 QuecOpen（SDK）快速开始教程 快速开始指南

视频资源

资源名称 说明 链接
开箱视频 模块开箱与开发环境配置 开箱视频
功耗分析演示 低功耗消耗测试演示 功耗演示

技术资源

软件工具资源

分类 软件包 说明 链接
开发工具 Flash编程工具 固件编程实用工具 Jlink_Windows_v786b_x86_64
固件 最新生产固件 生产级固件版本发布 AT固件

技术支持

需要额外的开发支持？

联系移远通信技术团队

我们的技术团队为自定义开发、集成协助和故障排查提供全面的专业支持。
