HCM111Z 用户指南

2025-12-05

引言

为方便使用移远HCM111Z TE-B开发应用程序，移远提供了对应的开发板HCM111Z TE-B来测试该模块。本文档可帮助客户快速了解HCM111Z TE-B的接口规格、RF特性、电气和机械细节，并掌握其使用方法。

产品综述

HCM111Z TE-B是一款带有Arduino接口的蓝牙开发板，可单独用于应用程序的开发和调试。

顶部视图和底部视图

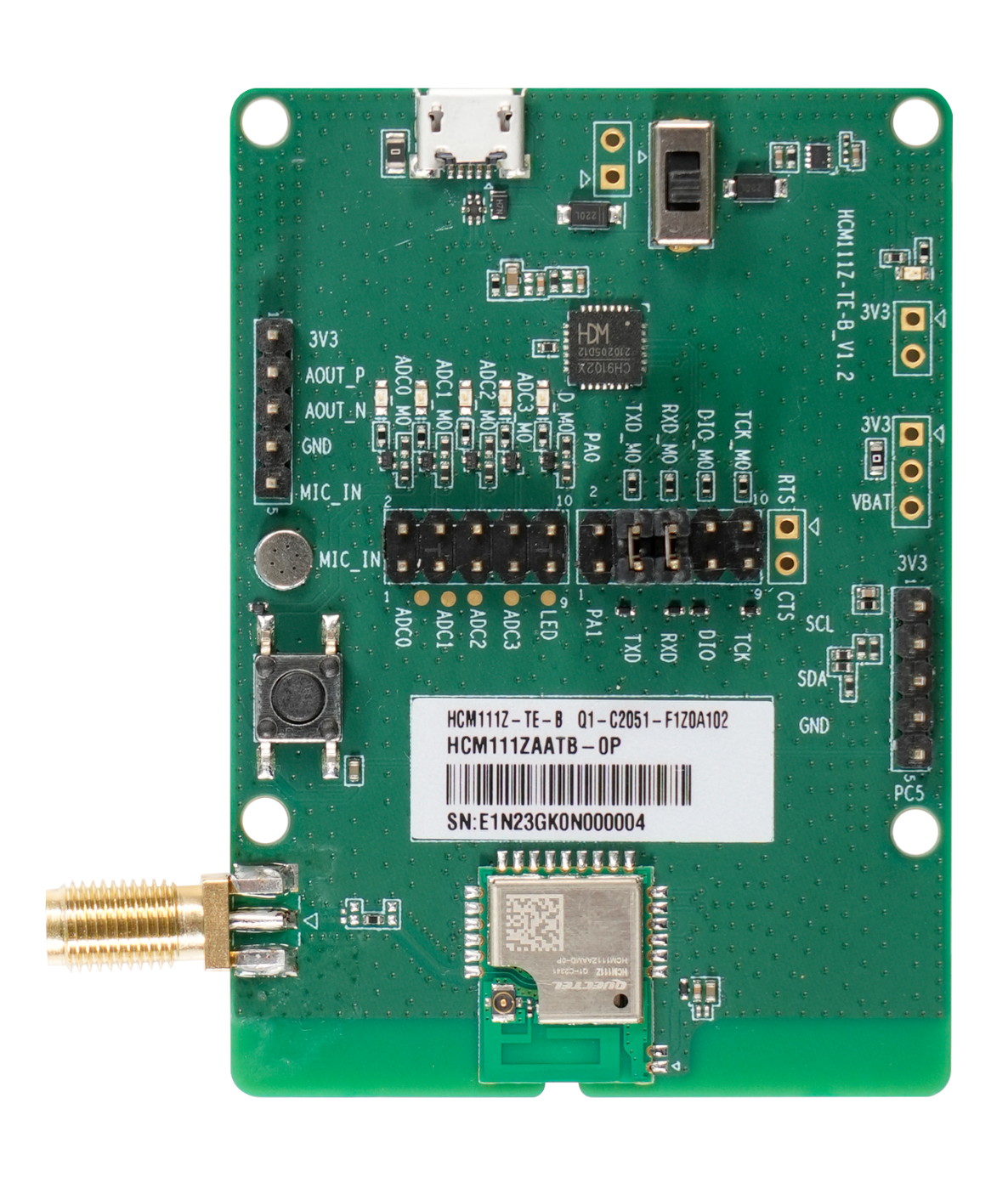

顶部视图

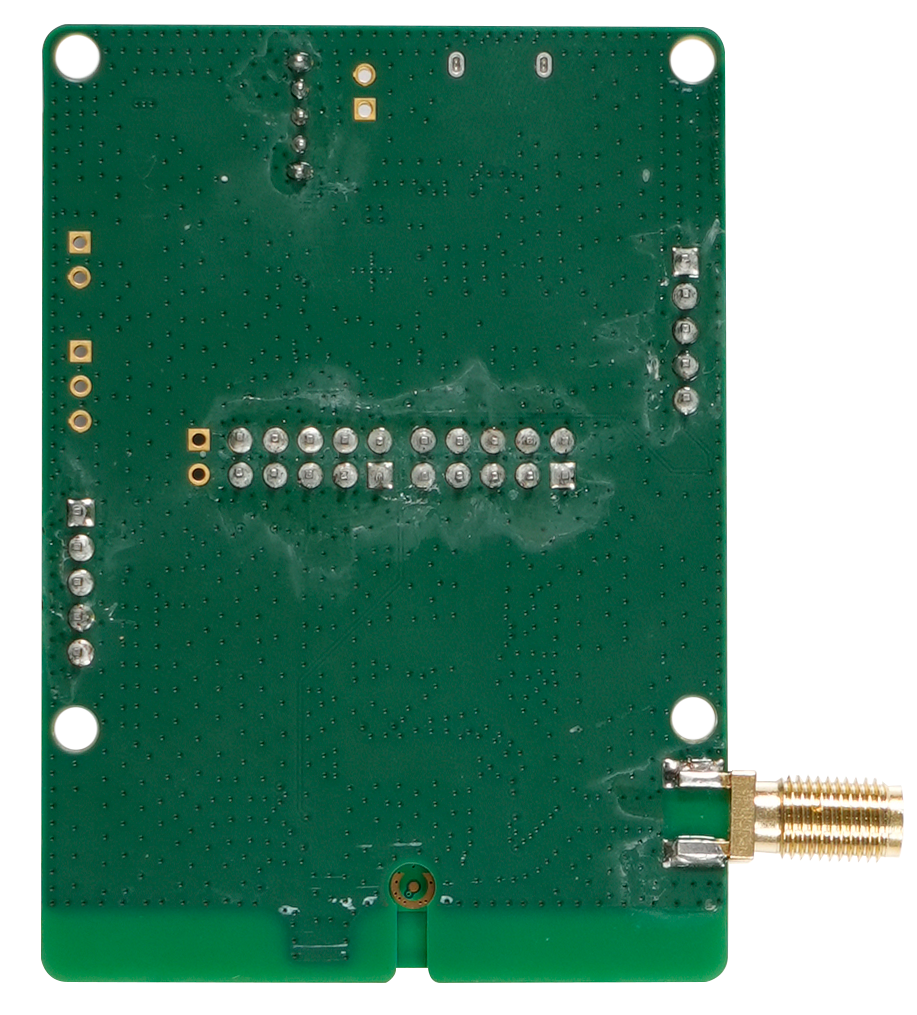

底部视图

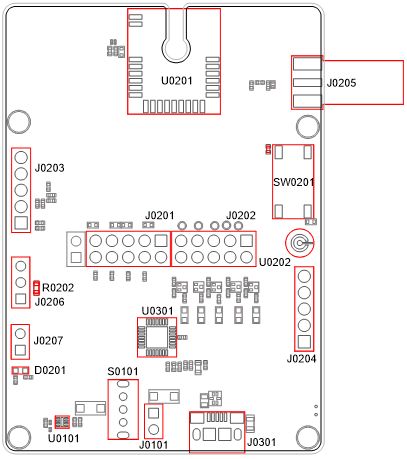

组件布局

组件布局

组件信息：

组件 参考编号 描述 备注
电源接口 J0301 USB电源接口 典型电源电压: +5 V
电源接口 J0101 外部电源接口 典型电源电压: +5 V
电源接口 J0206 外部电源接口 典型电源电压: +3.3 V
电源开关 S0101 VBAT on/off switch -
Arduino J0201, J0202, J0203, J0204 Arduino 标准接口 -
USB-to-UART 接口 J0202 通过USB转通用异步收发设备桥接器U0301连接到HCM111Z的通用异步收发设备接口 -
RF天线接口 J0205 RF SMA连接器 -
测试点 J0207 测试模块的基本功能 -
ICs U0101 LDO 将电压从+5 V转换为+3.3 V
ICs U0301 USB-to-UART Bridge -
蓝牙模组 U0201 HCM111Z模组 -
MIC U0202 麦克风接口 -
重置按钮 SW0201 重置模块 -
电源指示灯 D0201 指示电源的开关状态 -
电阻r R0202 测试功耗 -

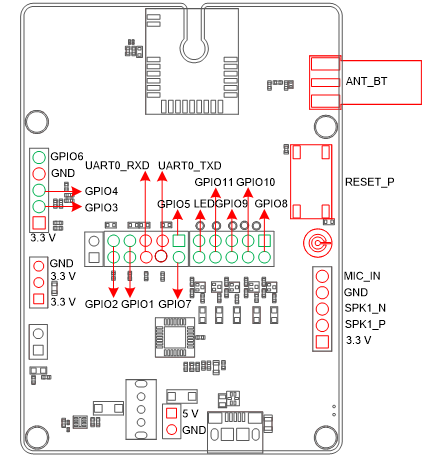

Arduino接口定义图

Arduino接口定义

关键特性

关键特性:

Arduino接口定义 详情
电源 USB 接口:
  • 电源电压范围: 4.5--5.5 V
  • 典型电源电压: 5 V
    Arduino 接口:
  • 电源电压范围: 1.8--4.3 V
  • 典型电源电压: 3.3 V
    		•
    发射功率 7.5 dBm ±2 dB
    温度范围
  • 工作温度范围: -40 to +85 °C1
  • 储存温度范围: -45 to +95 °C
    		•
    USB-to-UART 接口
  • 用于AT命令通信、数据传输和固件升级。
    默认波特率为115200bps
  • 用于软件调试。
    传输和固件升级。
    		•
    重置按钮 重置模块
    尺寸 (70 ±0.15) mm × (50 ±0.15) mm × (11.79 ±0.2) mm
    天线接口 50 Ω特性阻抗

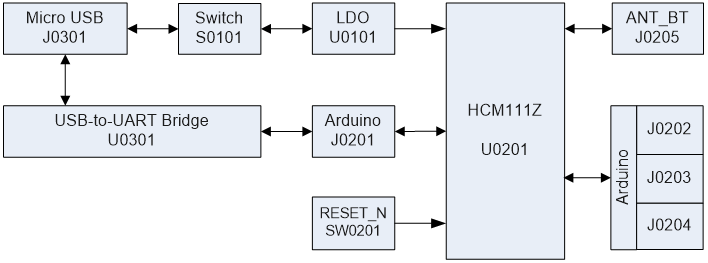

    功能图

    功能图

    应用程序接口

    HCM111Z TE-B可单独用于升级固件和调试基于HCM111Z TE-B的应用程序。以下介绍TE-B在不同操作模式下的操作步骤。

    单板操作流程

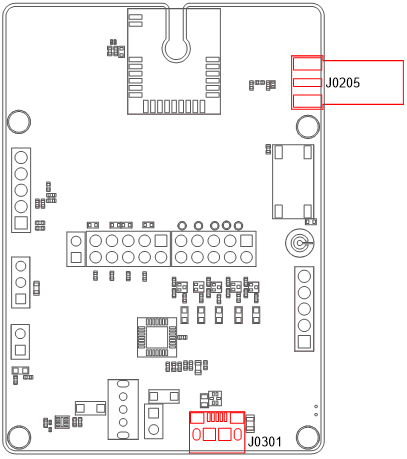

    单独使用TE-B的接口图

    单独使用TE-B的接口图

    单独使用TE-B的操作程序

    1. 安装可从以下链接下载的USB转通用异步收发设备驱动程序:https://www.ftdichip.cn/Drivers/VCP.htm；
    2. 检查TE-B上J0201（Arduino接口）的TXD、TXD_M0、RXD和RXD_M0是否连接了跳线帽。
    3. 将开关S0101（电源开关）置于“ON”位置。
    4. 通过Micro-USB线将J0301（USB电源接口）与PC连接。串口信息将显示在PC的“设备管理器”中。其中，“USB-Enhanced-SERIAL CH9102 (COM48)”（对应USB串口转换器A）连接到HCM111Z TE-B的主通用异步收发设备，可用于AT命令传输、数据传输和固件升级。通用异步收发设备配置的详细信息，请参阅文档[1]。

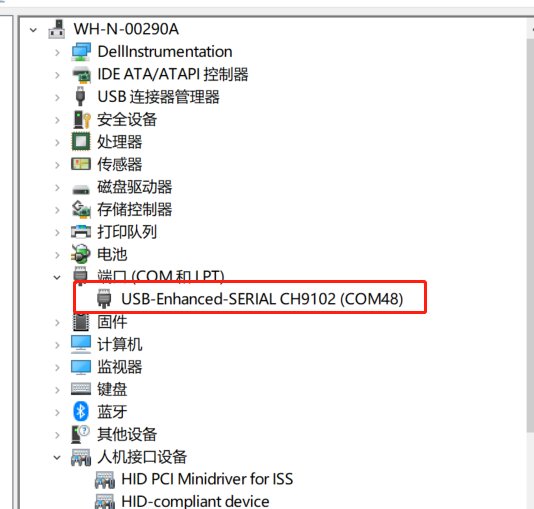

    PC上显示的USB转通用异步收发设备接口

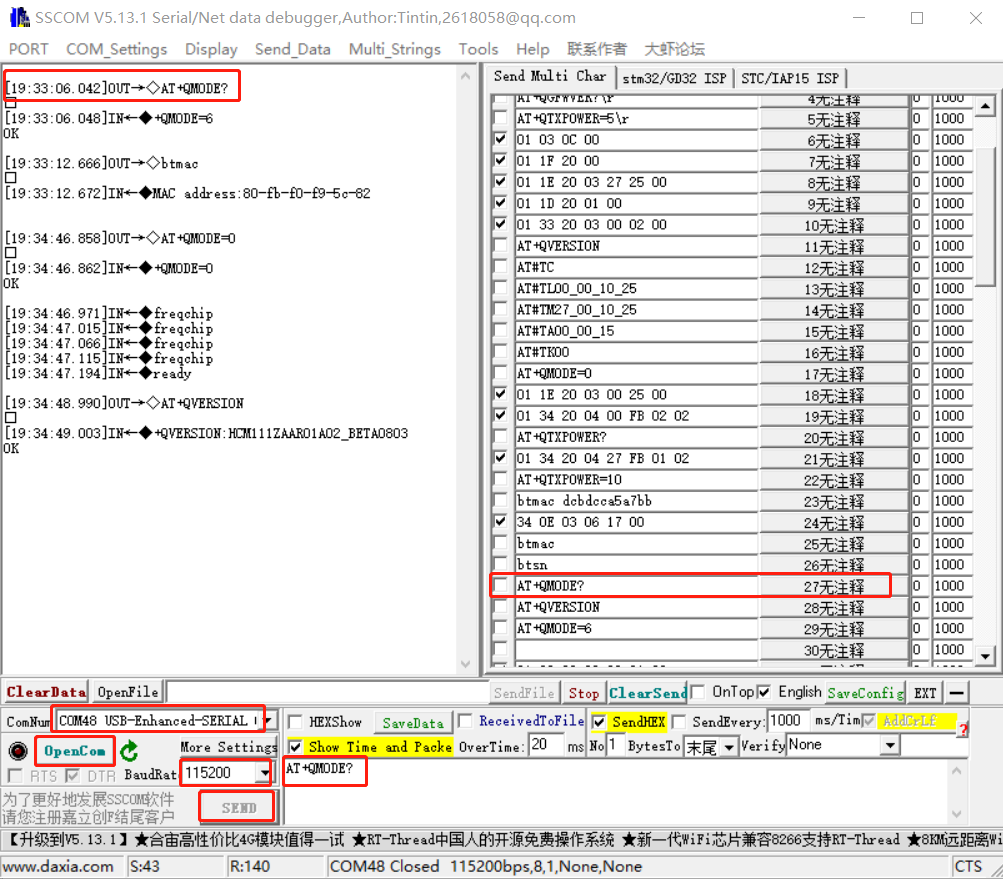

    AT命令与数据传输示意图

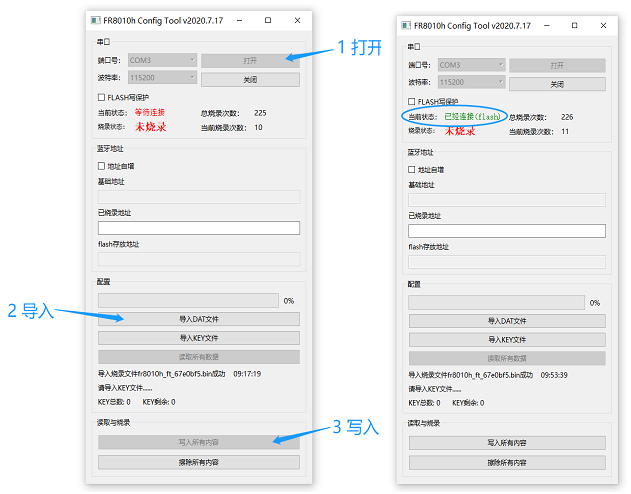

    固件升级示意图

    1. 连接J0201（Arduino接口）和用户主板PCB板的相关功能接口进行功能调试。Arduino接口的详细信息，请参阅文档[2]。

    功耗测试指南

    测试工具

    以下是功耗测试所需的设备和工具：

    • HCM111Z TE-B
    • 直流功率分析仪
    • 电线、烙铁、锡线、剥线钳等，用于将电源线焊接到 TE-B 上。

    本功耗测试指南基于是德科技的N6705C DC功率分析仪进行测试。

    修改 TE-B

    如果您使用TE-B测试HCM111Z的功耗，则需要按以下步骤修改TE-B：

    1. 移除R0202（0Ω电阻）以连接USB电源；
    2. 将两根导线焊接到J0206的两个pin上。一根导线用作VBAT（pin 1），另一根用作GND（pin 2），以便外部电源可以单独为模块供电。

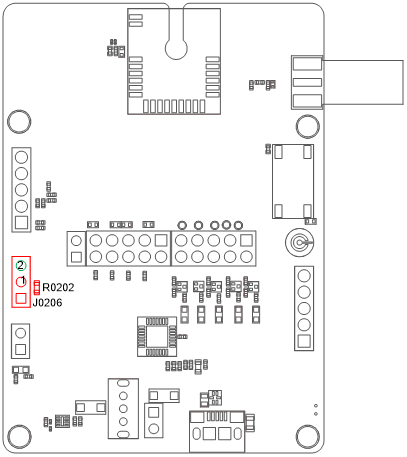

    修改前TE-B原理图

    功耗测试步骤

    请参考以下步骤，在修改后的TE-B上测试模块的电流消耗：

    1. 插入USB电缆。
    2. 将N6705C的输出电压设置为3.3 V，并将N6705C的正负极线连接到焊接在J0206上的两根线（VBAT、GND），以单独为模块供电。
    3. 打开由DC电源分析仪N6705C设置的输出电压，模块将在通电后自动开启。
    4. 在不同模式下进行功耗测试。

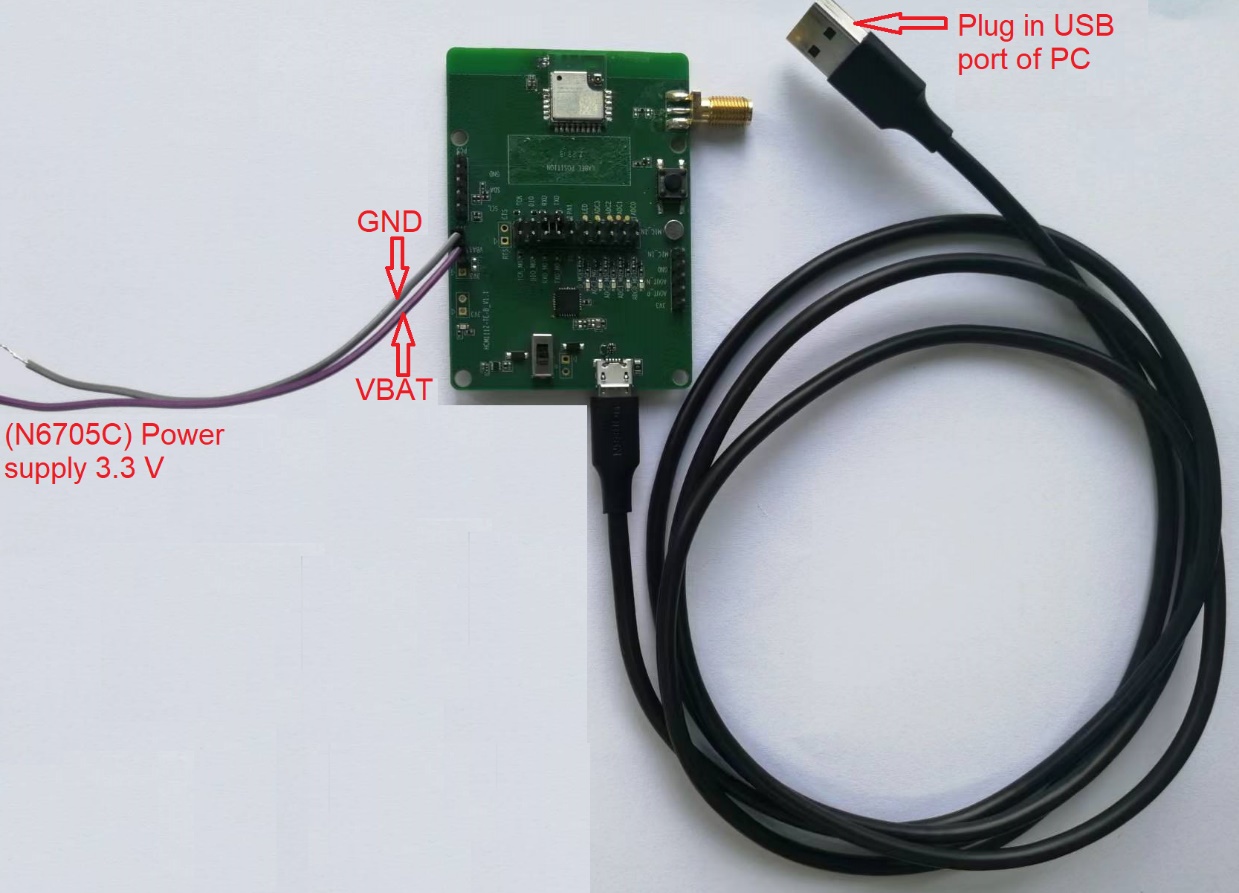

    TE-B接线图

    附录参考文献

    相关文档:

    文档名称
    [1] Quectel_HCM111Z_AT Command
    [2] Quectel_HCM111Z_Hardware Design

    术语和缩写:

    缩写 英文描述
    DC Direct Current
    GND Ground
    IC Integrated Circuit
    LDO Low-dropout Regulator
    MIC Microphone
    PC Personal Computer
    RF Radio Frequency
    RXD Receive Data
    SMA Sub Miniature Version A
    TXD Transmit Data
    UART Universal Asynchronous Receiver & Transmitter
    USB Universal Serial Bus
    VBAT Voltage at Battery

    1. 在工作温度范围内，该模块符合3GPP标准。↩
