模块概述

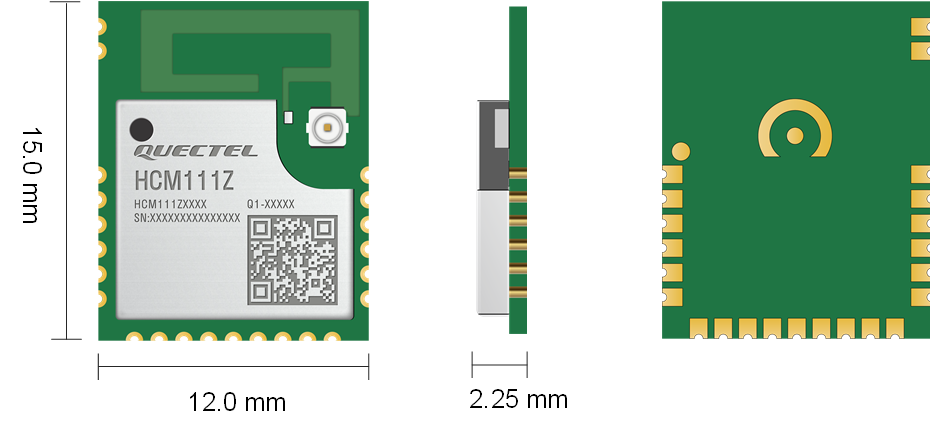

HCM111Z 模块

HCM111Z 是由移远通信推出的高性能 MCU 蓝牙模块。它搭载 Cortex-M3 处理器，频率可达 48 MHz，支持 BLE 5.3。该模块内置 48 KB SRAM 和 512 KB 闪存，确保高效的性能表现。
HCM111Z 采用 LCC 封装形式，尺寸超紧凑，仅为 15.0 mm × 12.0 mm × 2.25 mm，有效优化了终端产品的体积和成本，兼容多种设计方案。
HCM111Z 在 QuecOpen® 解决方案中支持最多 13 个 GPIO，可用于 UART、SWD、I2C、ADC、PWM 和 SPI 功能，并支持蓝牙低功耗模式，为智能家居和工业物联网等应用提供灵活多样的解决方案。
HCM111Z 内置可选的音频编解码器，支持麦克风拾音和音频播放功能，适用于智能语音遥控器、智能玩具车、运动健康和家电等智能设备。该模块的多连接功能支持数十台设备组成通信网络，可应用于微逆变器、储能系统、充电桩等领域。此外，HCM111Z 还广泛应用于电表、传感器等领域。

主要特性

  • BLE 5.3
  • 48 KB SRAM 和 512 KB 闪存
  • 内置编解码器（可选）
  • 多链路网络
  • 工作温度范围：-40 °C 至 +85 °C
  • 第 4 代 RF 同轴连接器、针脚天线接口、PCB 天线（可选）
  • 在 QuecOpen® 解决方案中支持 13 个 GPIO，用于 UART、SWD、I2C、ADC、PWM 和 SPI 功能
特性 HCM111Z
蓝牙协议 BLE 5.3
加密模式 TRNG、AES128 ECB
工作模式 BLE（低功耗蓝牙）
内核 ARM Cortex-M3（最高 48 MHz）
SRAM 48 KB
闪存 512 KB
尺寸 15.0 mm × 12.0 mm × 2.25 mm
重量 约 0.62 g
温度范围
工作温度范围 -40 °C 至 +85 °C
存储温度范围 -45 °C 至 +95 °C
认证
监管认证 欧洲：CE
美国：FCC
加拿大：IC
中国：SRRC
韩国：KC
澳洲/新西兰：RCM
日本：TELEC
其他认证 蓝牙认证
接口
天线（接口） × 1（第 4 代 RF 同轴连接器、针脚天线接口、PCB 天线）（可选）
其他接口 UART/SWD/I2C/ADC/PWM/SPI 等
电气特性
电源电压 2.4–4.3 V，典型值 3.3 V
射频性能（2.4 GHz）
模式 接收灵敏度 发送功率
1 Mbps -95 dBm ±2 dB ≤ 10 dBm
订购代码 音频编解码器 闪存 工作温度范围 天线 开发板
（仅用于调试）
HCM111ZAAMD-0L 支持 512 KB -40 °C 至 +85 °C 针脚天线接口 HCM111ZAATB-0P
HCM111ZAAMD-0P 支持 512 KB -40 °C 至 +85 °C PCB 天线 HCM111ZAATB-0P
HCM111ZAAMD-4X 支持 512 KB -40 °C 至 +85 °C 第 4 代 RF 同轴连接器 HCM111ZAATB-4X
天线：YF0029CA
HCM111ZABMD-0P - 512 KB -40 °C 至 +85 °C PCB 天线 HCM111ZABTB-0P
HCM111ZABMD-4X - 512 KB -40 °C 至 +85 °C 第 4 代 RF 同轴连接器 HCM111ZABTB-0P
HCM111ZABMD-0L - 512 KB -40 °C 至 +85 °C 针脚天线接口 HCM111ZABTB-0P

快速入门资源

文档和指南

资源 描述 链接
TE-B 用户指南 硬件设置和引脚配置指南 查看指南
QuecPlatform 使用指南 开发环境设置教程 QuecPlatform
硬件设计指南 PCB 设计和天线放置指南 硬件设计

代码和开发

资源 描述 链接
源代码 完整的 SDK、示例和驱动程序 GitHub 仓库
BLE 开发指南 BLE API 指南和演示 BLE_QuecOpen(SDK)
通用 API 开发指南 通用 API 指南和演示 General_API_QuecOpen(SDK)
外设接口开发指南 外设 API 指南和演示 Peripheral_API_QuecOpen(SDK)

视频资源

资源 描述 链接
开箱视频 模块开箱及开发环境设置 开箱视频
功耗分析 低功耗测试演示 功耗测试演示

技术资源

软件资源

分类 软件包 描述 链接
工具 Flash 工具 固件编程实用程序 FreqChip Download
固件 最新固件 生产固件发布版本 AT 固件

技术支持

需要额外的开发支持？

联系移远通信技术团队

我们的技术团队为自定义开发需求、集成协助和故障排查提供全面支持。
